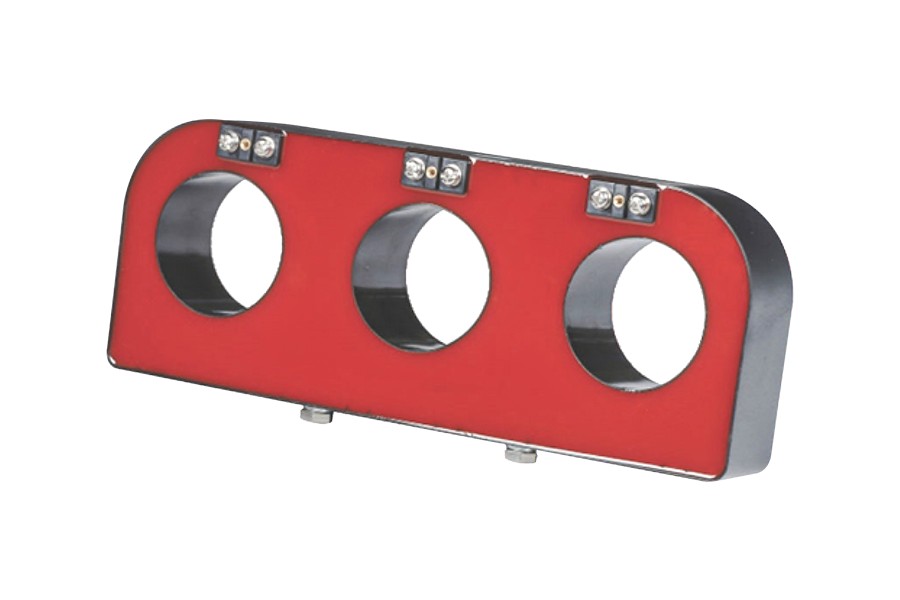

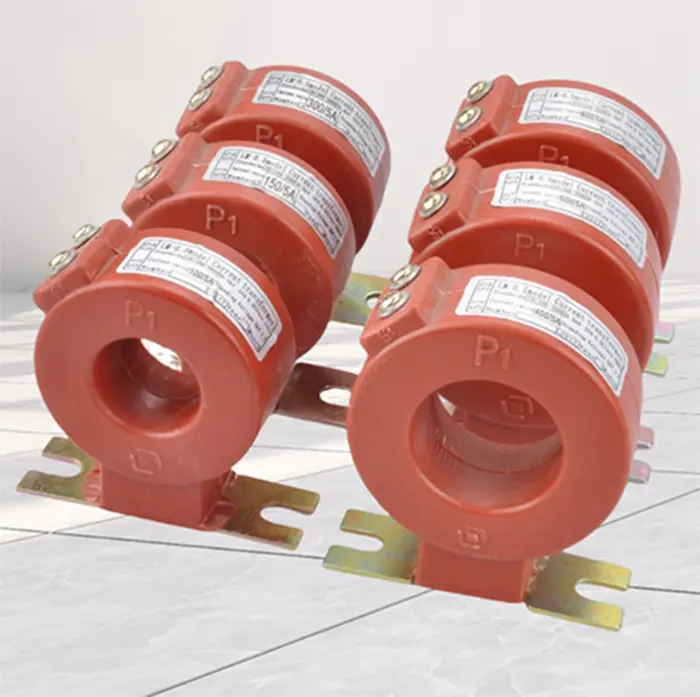

TheTransformátor prúdu nafukovacej skrineje prúdové meracie a ochranné zariadenie určené pre plynom izolované rozvodné systémy ako je C-GIS. Meria primárny prúd a poskytuje presné signály pre meranie a ochranu relé v kompaktných rozvádzačoch.Comewill, profesionálny dodávateľ, poskytuje kvalitný transformátor prúdu nafukovacej skrine, ktorý je skladom.
Prúdový transformátor v nafukovacej skrinke je inštalovaný vo vnútri plynom izolovaných rozvádzačov, kde izolačným médiom môže byť fluorid sírový (SF₆) alebo suchý vzduch. Prevádza vysoký primárny prúd na štandardizovaný sekundárny prúd, zvyčajne 5A alebo 1A, ktorý môžu bezpečne používať merače, relé a ochranné zariadenia.
Pretože je transformátor navrhnutý pre konštrukcie rozvádzačov C-GIS, zvyčajne sa montuje okolo prívodného alebo výstupného vodiča kábla. Kompaktná veľkosť umožňuje, aby sa zmestil do utesnených priestorov rozvádzača pri zachovaní stabilného izolačného výkonu.
Comewill je profesionálna továreň, ktorá vyrábaTransformátor prúdu nafukovacej skrinezariadenie sa zameriava na spoľahlivosť konštrukcie a kompatibilitu inštalácie.
1. Štruktúra odlievania z epoxidovej živice
Železné jadro a sekundárne vinutia sú zapuzdrené epoxidovou živicou, čím vytvárajú utesnené a nehorľavé telo.
2. Kompaktný dizajn inštalácie
Malé rozmery a nízka hmotnosť umožňujú inštaláciu priamo na káblové obvody alebo prípojnice vo vnútri nafukovacích skríň.
3. Utesnený primárny vodič
Primárny vodič je zvyčajne uzavretý v kryte z nehrdzavejúcej ocele alebo izolovanom puzdre, aby sa zachovala integrita izolácie.
4. Dizajn prirodzeného chladenia
Integrovaná izolácia a odvod tepla umožňujú transformátoru pracovať bez dodatočného chladiaceho zariadenia.
Menovitý primárny prúd
Bežné rozsahy zahŕňajú 20A až 600A, v závislosti od požiadaviek distribučnej siete.
Menovitý sekundárny prúd
Štandardné výstupy sú 5A alebo 1A pre meracie a ochranné zariadenia.
Trieda presnosti
Typické kombinácie zahŕňajú 0,5 / 10P, podporujúce funkcie merania aj ochrany relé.
Menovitá frekvencia
Väčšina jednotiek pracuje na frekvencii 50 Hz alebo 60 Hz.
Úroveň izolácie
Typické úrovne izolácie sú 12/42/75 kV, vhodné pre aplikácie rozvádzačov stredného napätia.
Prispôsobivosť k životnému prostrediu
Transformátor prúdu v nafukovacej skrinke je navrhnutý na prevádzku v uzavretých prostrediach rozvádzačov, ktoré môžu zažiť náročné podmienky.
Teplotný rozsah
Typické prevádzkové teploty sa pohybujú od -5°C do +45°C.
Odolnosť voči znečisteniu
Utesnená izolácia znižuje vplyv prachu, vlhkosti a znečistenia.
Prevádzka vo vysokej nadmorskej výške
Mnoho dizajnov podporuje inštaláciu v oblastiach do 3000 metrov nad morom.
Kompatibilita s plynovou izoláciou
Niektoré nové konštrukcie používajú ako izolačné médium suchý vzduch namiesto SF₆, aby sa znížil dopad na životné prostredie.
Spoľahlivý čínsky dodávateľ zariadení prúdového transformátora pre nafukovacie skrine poskytuje produkty používané vo viacerých sektoroch distribúcie energie.
Bežné aplikácie zahŕňajú:
Energetické systémy mestskej železničnej dopravy
Priemyselné distribučné siete
Hutnícke a petrochemické závody
Strednenapäťové rozvodne
Infraštruktúra vysokohorskej elektrickej siete
