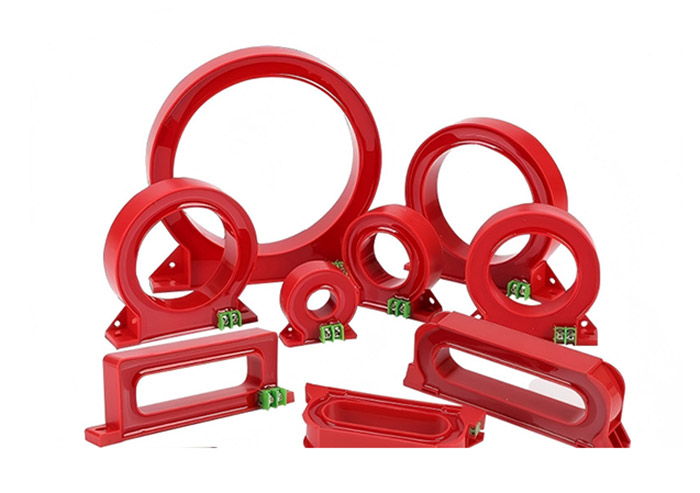

Ako profesionálny výrobca prúdových transformátorov v Číne,Comewillby vám rád poskytol prispôsobenéTransformátor prúdu s nulovou sekvenciou, čo je jednootáčkový prúdový transformátor určený na detekciu prúdu s nulovou sekvenciou v energetických systémoch. Monitoruje vektorový súčet trojfázových prúdov a identifikuje zvody alebo zemné poruchy v distribučných sieťach.
Keď dôjde k abnormálnemu prúdu v dôsledku poškodenia izolácie alebo porúch uzemnenia, transformátor vyšle signál do ochranného zariadenia, ako sú ochranné zariadenia relé alebo ovládače ochrany proti úniku. Tento proces umožňuje systému vydávať alarmy alebo odpojiť chybný okruh.
Nulový sekvenčný prúdový transformátor sa bežne inštaluje okolo napájacích káblov alebo prípojníc, vďaka čomu je vhodný na monitorovanie elektrických systémov stredného a nízkeho napätia.
1. Štruktúra prstencového jadra
Transformátor používa kruhové železné jadro so sekundárnymi vinutiami, ktoré zisťujú prúdovú nerovnováhu.
2. Zapuzdrenie z epoxidovej živice alebo silikónovej gumy
Železné jadro a vinutie sú utesnené v ochrannom plášti, ktorý poskytuje odolnosť proti vlhkosti a ochranu pred znečistením.
3. Dva typy inštalácie
Produkty sú dostupné v integrálnom type (predinštalované počas kladenia káblov) a otvorenom type (inštalované okolo existujúcich káblov).
4. Rogowski Coil Technology
Niektoré návrhy využívajú technológiu snímania cievky Rogowski na konverziu prúdových signálov na merateľné napäťové výstupy.
1. Použiteľný rozsah napätia: 0,4 kV až 66 kV.
2. Frekvencia siete: Štandardná prevádzková frekvencia je 50 Hz
3. Prevádzková teplota: -10°C až +40°C.
4. Rovnaký názov: po preniknutí zo strany „L1“ je druhý „K1“;
Správna inštalácia zaisťuje presnú prevádzku aTransformátor prúdu s nulovou sekvenciou.
Inštalácia integrálneho typu
V prípade integrovaných transformátorov musí kábel pred inštaláciou kábla prejsť cez transformátor.
Otvorený typ inštalácie
Otvorené modely je možné namontovať na existujúce káble oddelením tela transformátora a jeho opätovným namontovaním okolo vodiča.
Usporiadanie uzemnenia
V niektorých uzemňovacích systémoch by mali káble prejsť cez transformátor pred pripojením k uzemňovaciemu bodu, aby sa zabezpečila správna detekcia zvodového prúdu.
Mechanické vyrovnanie
Pri opätovnej montáži delených transformátorov musia byť obe polovice správne zarovnané, aby sa predišlo odchýlke merania.
