Vákuové ističe (VCB)sa stali zlatým štandardom pre ochranu stredného napätia, ponúkajú rýchle zhasnutie oblúka, nulové emisie skleníkových plynov a minimálnu údržbu. Táto komplexná príručka odpovedá na kritické otázky: Ako fungujú VCB? Aké sú ich základné zložky? Ako sa porovnávajú s vákuovými stykačmi? A prečo sú preferovanou technológiou pre verejné služby, priemysel a obnoviteľné zdroje? S prehľadmi od popredného výrobcuComewill, tento článok vybaví inžinierov a kupujúcich znalosťami na výber správneho VCB pre ich aplikáciu.
Účinnosť vákuového ističa spočíva v použití vysokého vákua - jedného z najlepších známych elektrických izolátorov - na uhasenie oblúkov. Keď sa kontakty VCB oddelia, vznikajúci oblúk rýchlo zhasne, pretože v plazme nie sú takmer žiadne molekuly plynu. Výsledkom je čas prerušenia kratší ako polovica cyklu striedavého prúdu, čím sa minimalizuje energia poruchy a chráni sa nadväzujúce zariadenia. Okrem toho sú VCB ekologicky lepšie ako ističe SF₆, pretože nevypúšťajú žiadne skleníkové plyny, čo z nich robí kľúčovú technológiu pre udržateľné energetické siete.
Prevádzka aVCBmožno rozdeliť do niekoľkých rýchlych a presných krokov:
Celý tento proces prebieha v mikrosekundách, vďaka čomu sú VCB mimoriadne rýchle a spoľahlivé pre spínanie záťaže aj poruchového prúdu.
Vysoko kvalitný VCB je zostava niekoľkých kritických komponentov:
Zatiaľ čo obe používajú vákuové prerušovače, VCB a vákuové stykače slúžia na odlišné účely. Nižšie uvedená tabuľka objasňuje hlavné rozdiely.
| Funkcia | Vákuový istič (VCB) | Vákuový stykač |
|---|---|---|
| Primárna úloha | Ochrana proti poruchovým prúdom (skrat) a zriedkavému spínaniu. | Časté prevádzkové spínanie záťaží, ako sú motory a ohrievače. |
| Rozsah napätia | 3 kV až 36 kV (až 40,5 kV pre špecializované modely). | Do 15 kV, typicky 200 A až 630 A. |
| Typické zaťaženie | Transformátory, generátory, kondenzátory, veľké motory, distribučné napájače. | Motory, osvetlenie, vykurovacie okruhy a často spínané zariadenia. |
| Prepínacia frekvencia | Zriedkavé (ochrana a izolácia). | Veľmi časté (tisíce operácií). |
| Hodnotenie skratu | Vysoká (typická hodnota 20 kA až 50 kA). | Nižšie (do 10 kA). |
Vákuové ističe ponúkajú presvedčivý súbor výhod, vďaka ktorým sú preferovanou voľbou pre aplikácie so stredným napätím:
VCB sú dostupné v niekoľkých konfiguráciách, aby vyhovovali rôznym prostrediam a prevádzkovým potrebám.

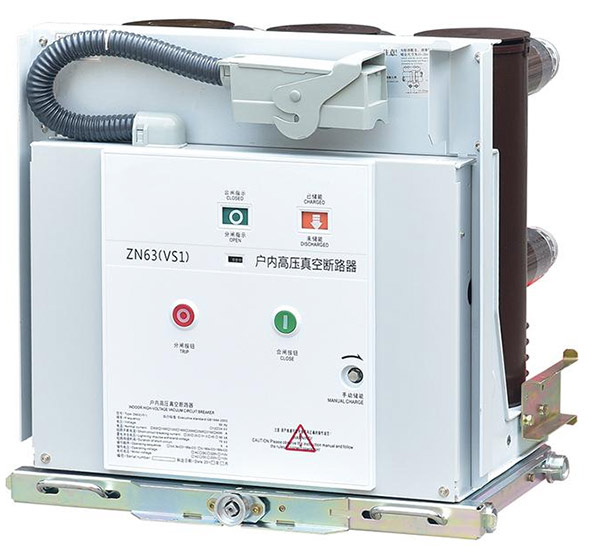

Kompaktné jednotky určené na inštaláciu do rozvádzačov v továrňach, komerčných budovách a vnútorných rozvodniach. Príklady zahŕňajú široko používané pevné a výsuvné typy VS1-12.
Modely odolné voči poveternostným vplyvom vyrobené pre rozvodne a prenosové siete, schopné odolať dažďu, vetru a extrémnym teplotám.
VCB sú nevyhnutné v širokom spektre priemyselných odvetví a infraštruktúry:
A1: Hlavným rozdielom je médium na zhášanie oblúka – VCB používajú vákuum, zatiaľ čo ističe SF₆ používajú stlačený plyn. VCB sú šetrnejšie k životnému prostrediu (žiadne emisie skleníkových plynov), majú rýchlejšiu obnovu dielektrika a vyžadujú menej údržby pre aplikácie so stredným napätím.
Odpoveď 2: Vákuové zhášadlo je utesnené na celú dobu životnosti, zvyčajne trvá 10 až 20 rokov za normálnych podmienok. Mechanická životnosť ovládacieho mechanizmu často presahuje 30 000 operácií.
Odpoveď 3: Áno, ale odporúča sa špecializované VCB s prepínaním kondenzátorov s riadeným spínaním, aby sa minimalizovali predpätia, nábehové prúdy a opätovné zrážky, čím sa zabezpečí životnosť kontaktu a stabilita systému.
Odpoveď 4: Bežná údržba sa zameriava na ovládací mechanizmus, elektrické pripojenia a ovládacie obvody – nie na samotný vákuový prerušovač. Typické úlohy zahŕňajú vizuálnu kontrolu, meranie prechodového odporu a testy mechanickej prevádzky každých 3–5 rokov.
A5: Absolútne. Vonkajšie VCB sú špeciálne navrhnuté s krytmi odolnými voči poveternostným vplyvom, vysokokvalitnými izolátormi a antikoróznou úpravou, aby odolali drsným podmienkam prostredia.
Vákuové ističe sú jasným víťazom modernej distribúcie energie stredného napätia, ktoré kombinujú vynikajúci výkon, zodpovednosť voči životnému prostrediu a dlhodobú spoľahlivosť. Keďže priemysel pokračuje vo vyraďovaní SF₆, dopyt po vysokokvalitných VCB bude stúpať. Výber dôveryhodného výrobcu je rozhodujúci pre zabezpečenie konzistentného výkonu a bezpečnosti vášho zariadenia.
Comewill, popredná továreň a dodávateľ so sídlom v Číne, ponúka komplexný sortiment vnútorných, vonkajších a špecializovaných VCB. Naše produkty sú skonštruované s presnosťou, prísne testované a dostupné pre objednávky na sklad aj pre vlastné veľkoobchodné projekty. Ak si vyberiete spoločnosť Comewill, získate výhody z priamej továrenskej ceny, technickej odbornosti a pohotovej zákazníckej podpory.
