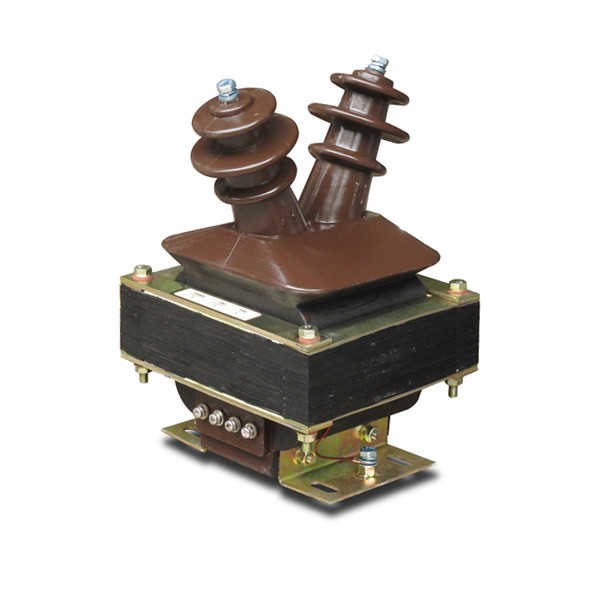

A Napäťový transformátorje dôležitá prístrojovo-transformátorová technológia používaná na zníženie vysokého primárneho napätia na proporcionálne sekundárne napätie vhodné na meranie, meranie, ochranu a riadenie. Na rozdiel od výkonového transformátora, ktorý je určený na prenos energie medzi elektrickými sieťami, je prístrojový transformátor navrhnutý tak, aby poskytoval presný signál meracím prístrojom, relé, monitorovacím zariadeniam a riadiacim systémom. Správny výber závisí od napätia primárneho systému, sekundárneho napätia, frekvencie, požiadaviek na presnosť, záťaže, izolácie, usporiadania fáz, konfigurácie vinutia, miesta inštalácie, vplyvu prostredia a zamýšľanej funkcie ochrany alebo merania. Elektromagnetické, kapacitné a elektronické technológie poskytujú rôzne prístupy k získaniu proporcionálnych napäťových signálov. Vnútorný a vonkajší dizajn tiež rieši rôzne podmienky prostredia. Kompletné technické hodnotenie preto musí zvážiť elektrický výkon, izoláciu, konštrukciu, príslušenstvo, ochranu, inštaláciu a údržbu ako jeden koordinovaný systém.
Obsah
Kliknutím na ľubovoľnú tému prejdete priamo do sekcie.
- 1. Prečo je meranie napätia dôležité v energetických systémoch?
- 2. Ako funguje prístrojový transformátor napätia?
- 3. Aké sú hlavné typy a konfigurácie?
- 4. Ako presnosť a záťaž ovplyvňujú výber?
- 5. Prečo je izolácia a elektrická izolácia nevyhnutná?
- 6. Ako sa líšia aplikácie ochrany a merania?
- 7. Aký je rozdiel medzi elektromagnetickým a kapacitným dizajnom?
- 8. Ako interiérový a exteriérový dizajn rieši rôzne podmienky?
- 9. Ako sa líšia jednofázové a trojfázové aplikácie?
- 10. Ako by sa mali zvážiť poistky, sekundárne uzemnenie a bezpečnosť?
- 11. Ktoré aplikácie používajú prístrojové meranie napätia?
- 12. Akým bežným chybám pri výbere sa treba vyvarovať?
- 13. Čo by mala obsahovať profesionálna technická špecifikácia?
- 14. Často kladené otázky
Prečo je meranie napätia dôležité v energetických systémoch?
Elektrické siete nemožno ovládať bezpečne a presne bez spoľahlivých informácií o napätí. Operátory, ochranné relé, merače, automatizačné systémy a monitorovacie zariadenia závisia od meracích signálov, ktoré predstavujú stav primárneho elektrického obvodu.
Priame pripojenie konvenčných meračov alebo nízkonapäťových riadiacich zariadení k obvodu stredného alebo vysokého napätia by bolo nepraktické a potenciálne nebezpečné. Prístrojové transformátory riešia tento problém vytvorením proporcionálneho sekundárneho signálu, ktorý predstavuje primárne napätie, pričom zabezpečuje elektrické oddelenie medzi vysokonapäťovým obvodom a sekundárnym meracím obvodom.
Toto oddelenie má niekoľko praktických výhod. Meracie zariadenie môže byť navrhnuté okolo štandardizovaného sekundárneho napätia namiesto toho, aby bolo vystavené priamo primárnemu systému. Ochranné relé dokážu spracovať ovládateľný signál. Elektromery môžu vykonávať svoje meracie funkcie. Operátori môžu získať informácie o elektrickej sieti bez privedenia primárneho napätia priamo do ústredne.
Poskytuje proporcionálny napäťový signál pre merače a monitorovacie zariadenia.
Dodáva informácie o napätí ochranným relé, ktoré vyhodnocujú abnormálne stavy systému.
Oddeľuje sekundárny merací okruh od vysokonapäťovej primárnej siete.
Poskytuje elektrický signál, ktorý môže podporovať automatizáciu, spínaciu logiku, synchronizáciu a ďalšie riadiace funkcie.
Informácie o napätí sú obzvlášť dôležité v systémoch, kde sa elektrický stav neustále mení. Rozvodne, priemyselné distribučné systémy, transformátorové napájače, siete obnoviteľnej energie a komplexné inžinierske siete vyžadujú spoľahlivé informácie o napätí systému.
Meranie tiež podporuje riešenie problémov. Ak sa pozorovaný sekundárny signál neočakávane zmení, inžinieri môžu zistiť, či príčina súvisí s primárnym systémom, prístrojovým transformátorom, elektroinštaláciou, ochranným obvodom alebo inou časťou meracieho reťazca.
Spoľahlivý merací reťazec preto začína správne zvoleným prístrojovým transformátorom. Presnosť, izolácia, konfigurácia pripojenia, sekundárna záťaž, podmienky prostredia a požiadavky na ochranu, to všetko je potrebné zvážiť spoločne.
Ako funguje prístrojový transformátor napätia?
Elektromagnetický prístrojový transformátor napätia pracuje prostredníctvom elektromagnetickej indukcie. Primárne vinutie je pripojené k vysokonapäťovému obvodu, zatiaľ čo sekundárne vinutie poskytuje proporcionálne nižšie napätie pripojenému meraciemu alebo ochrannému zariadeniu.
Základný vzťah je určený pomerom primárnych závitov k sekundárnym závitom. Keď je primárne vinutie pod napätím, v jadre sa vytvorí magnetický tok. Tento tok indukuje napätie v sekundárnom vinutí, ktoré úmerne zodpovedá primárnemu napätiu v rámci navrhnutého prevádzkového rozsahu transformátora.
Primárne vinutie
Primárne vinutie sa pripája k vysokonapäťovému obvodu. Jeho izolačný systém je preto navrhnutý tak, aby odolal elektrickému namáhaniu spojenému s primárnou sieťou.
V závislosti od architektúry produktu môže mať primárne vinutie rôzne fyzické konštrukcie. Niektoré konštrukcie používajú konvenčné usporiadanie vinutia, zatiaľ čo iné integrujú vinutie do zapuzdrenej izolačnej konštrukcie.
Sekundárne vinutie
Sekundárne vinutie poskytuje signál so zníženým napätím do meračov, relé a iných zariadení. Jeho výstup je navrhnutý tak, aby zostal úmerný primárnemu napätiu pri špecifikovaných elektrických podmienkach.
Magnetické jadro
Jadro poskytuje magnetickú dráhu potrebnú pre elektromagnetickú indukciu. Konštrukcia jadra a magnetické charakteristiky ovplyvňujú presnosť, správanie pri budení, straty a schopnosť transformátora poskytovať stabilný sekundárny signál.
Izolačný systém
Izolačný systém oddeľuje vysokonapäťové primárne vinutie od sekundárneho vinutia, krytu a okolitej konštrukcie. V závislosti od konštrukcie výrobku to môže zahŕňať suchú izoláciu, odlievanie z epoxidovej živice, olejovú izoláciu, plynovú izoláciu alebo iné dielektrické usporiadanie.
| Komponent | Primárna funkcia | Kľúčové zváženie dizajnu |
|---|---|---|
| Primárne vinutie | Pripája sa k vysokonapäťovému okruhu | Primárne napätie a požiadavky na izoláciu |
| Sekundárne vinutie | Poskytuje redukovaný merací signál | Sekundárne napätie, presnosť, záťaž |
| Magnetické jadro | Poskytuje magnetickú dráhu | Materiál jadra a vlastnosti budenia |
| Izolačný systém | Udržuje elektrické oddelenie | Napäťové napätie, prostredie, mechanická stabilita |
| Kryt alebo kryt | Poskytuje mechanickú ochranu a ochranu životného prostredia | Miesto inštalácie a podmienky expozície |
Kvalita sekundárneho signálu
Užitočný sekundárny signál musí presne reprezentovať primárne napätie, kým pripojené zariadenie odoberá svoju špecifikovanú záťaž. Ak merací obvod nadmerne zaťažuje sekundár, môže to ovplyvniť pomer napätia a presnosť.
To je dôvod, prečo by sa transformátor, vedenie, svorky, merače, relé a ďalšie sekundárne zariadenia mali hodnotiť ako jeden okruh.
Pracovný princíp môže byť jednoduchý, ale dosiahnutie stabilnej presnosti v reálnych prevádzkových podmienkach vyžaduje starostlivý návrh jadra, vinutia, izolácie, spojov a mechanickej konštrukcie.
Aké sú hlavné typy a konfigurácie?
Prístrojové transformátory napätia možno klasifikovať podľa inštalácie, usporiadania fáz, konfigurácie vinutia, izolačnej technológie a princípu činnosti. Tieto kategórie pomáhajú inžinierom zúžiť výber podľa systémových požiadaviek.
Vnútorné konfigurácie
Vnútorné jednotky sú určené na inštaláciu vo vnútri rozvádzačov, rozvodní, elektrických miestností alebo iných chránených prostredí. Ich dizajn krytu a izolácie môže byť optimalizovaný okolo kontrolovaného vnútorného prostredia.
Konštrukcie odliatkov z epoxidovej živice sú bežné v kompaktných vnútorných aplikáciách stredného napätia, pretože pevná izolácia môže vytvoriť utesnenú štruktúru a zároveň udržiavať fyzickú zostavu relatívne kompaktnú.
Vonkajšie konfigurácie
Vonkajšie jednotky čelia priamemu vystaveniu dažďu, vlhkosti, teplotným zmenám, slnečnému žiareniu, prachu, znečisteniu a iným podmienkam prostredia. Ich usporiadanie a usporiadanie izolácie preto musia riešiť vonkajšie služby.
Jednofázové konfigurácie
Jednofázové konštrukcie sa bežne používajú tam, kde sa každá fáza meria samostatne alebo kde aplikácia vyžaduje definované usporiadanie merania medzi fázami a zemou alebo medzi fázami.
Trojfázové konfigurácie
Trojfázové usporiadanie môže poskytnúť koordinované meranie napätia pre trojfázové elektrické siete. Presné pripojenie závisí od konfigurácie neutrálu systému a funkcie ochrany alebo merania.
Konfigurácie s dvomi a tromi vinutiami
Konštrukcia s dvoma vinutiami obsahuje jedno primárne a jedno sekundárne vinutie. Dizajn s tromi vinutiami pridáva pomocné sekundárne vinutie, ktoré môže podporovať samostatnú ochranu alebo funkciu súvisiacu s uzemnením, v závislosti od elektrickej schémy.
Suché a liate živicové systémy
Systémy suchého typu používajú pevnú alebo suchú izoláciu bez tekutého dielektrika. Konštrukcia liata z epoxidovej živice môže plne zapuzdrovať vybrané komponenty, čím poskytuje mechanickú stabilitu a odolnosť proti vlhkosti a znečisteniu.
Dizajny ponorené do oleja
Konfigurácie ponorené do oleja používajú ako súčasť dielektrického a tepelného systému izolačný olej. Tieto konštrukcie vyžadujú vhodnú konštrukciu nádrže, tesnenie, olejové hospodárstvo a postupy údržby.
Nafukovacie alebo plynom izolované konfigurácie
Plynom izolované konštrukcie sa môžu použiť tam, kde sú vhodné uzavreté dielektrické systémy. Ich výber by mal zahŕňať zváženie tesnenia krytu, vlastností plynu, riadenia tlaku, servisných postupov a environmentálnych požiadaviek.
Kapacitné a elektronické technológie
Nie každý systém merania napätia sa spolieha na konvenčný elektromagnetický transformátor. Kapacitné napäťové transformátory používajú kapacitný delič v kombinácii s elektromagnetickou sekciou, zatiaľ čo elektronické napäťové senzory využívajú metódy snímania a konverzie signálu na vytvorenie proporcionálneho elektrického výstupu.
| Klasifikácia | Typické možnosti | Zameranie na výber |
|---|---|---|
| Inštalácia | Vnútorné, vonkajšie | Environmentálna expozícia a dizajn krytu |
| Fáza | Jednofázové, trojfázové | Konfigurácia siete a schéma merania |
| Navíjanie | Dvojvinutie, trojvinutie | Meranie, ochrana, pomocné funkcie |
| Izolácia | Suché, liate živice, olej, plyn | Trieda napätia, prostredie, údržba |
| Pracovný princíp | Elektromagnetické, kapacitné, elektronické | Úroveň napätia, presnosť, architektúra systému |
Výber by sa mal začať s požiadavkami aplikácie a siete, nielen s kategóriou produktu. Rôzne konfigurácie môžu uspokojiť podobné meracie funkcie a zároveň poskytnúť rôzne charakteristiky inštalácie a údržby.
Ako presnosť a záťaž ovplyvňujú výber?
Presnosť je jedným z najdôležitejších technických aspektov, pretože sekundárny signál môže byť použitý na meranie energie, monitorovanie systému, ochranu, riadenie alebo niekoľko funkcií súčasne.
Trieda presnosti
Trieda presnosti popisuje prípustnú chybu merania za definovaných podmienok. Rôzne aplikácie môžu mať rôzne požiadavky na presnosť.
Meracie obvody používané na meranie môžu vyžadovať väčšiu presnosť ako aplikácie, kde transformátor primárne poskytuje ochranný signál. Správna trieda teda závisí od toho, čo musí sekundárny okruh splniť.
Menovitá záťaž
Záťaž sa vzťahuje na záťaž pripojenú k sekundárnemu vinutiu. Patria sem merače, reléové vstupy, prevodníky, kabeláž, svorkovnice a ďalšie pripojené zariadenia.
Ak sa skutočné zaťaženie sekundárneho okruhu výrazne líši od podmienok, pre ktoré bol transformátor špecifikovaný, presnosť a výstupné správanie sa môžu zmeniť.
Presnosť pomeru
Transformačný pomer musí zostať v rámci špecifikovanej tolerancie. Nesúlad medzi zamýšľaným pomerom a skutočným pomerom môže ovplyvniť namerané hodnoty aj rozhodnutia o ochrane.
Fázový posun
V meracích systémoch zahŕňajúcich výpočty výkonu sú dôležité fázové vzťahy. Malé chyby vo fázovom posune môžu ovplyvniť presnosť výpočtov odvodených z napäťových a prúdových signálov.
| Parameter | Čo opisuje | Prečo na tom záleží |
|---|---|---|
| Trieda presnosti | Presnosť merania za definovaných podmienok | Určuje vhodnosť merania alebo ochrany |
| Menovitá záťaž | Zaťaženie sekundárneho okruhu | Ovplyvňuje sekundárne napätie a presnosť |
| Transformačný pomer | Vzťah medzi primárnym a sekundárnym napätím | Zabezpečuje, aby meranie správne reprezentovalo primárny systém |
| Fázový posun | Uhlový vzťah medzi primárnym a sekundárnym napätím | Môže ovplyvniť výpočty výkonu a ochrany |
Meranie verzus požiadavky na ochranu
Aplikácie orientované na meranie sa vo všeobecnosti zameriavajú na udržiavanie presného proporcionálneho výstupu v príslušnom prevádzkovom rozsahu. Aplikácie orientované na ochranu môžu klásť väčší dôraz na správanie transformátora počas abnormálnych systémových podmienok a schopnosť sekundárneho signálu podporovať činnosť relé.
Toto rozlíšenie by sa malo odraziť v technickej špecifikácii. Výrobok vybraný len podľa menovitého napätia môže byť nevhodný, ak jeho presnosť a charakteristika záťaže nezodpovedajú pripojenému obvodu.
Prečo je izolácia a elektrická izolácia nevyhnutná?
Elektrická izolácia je jedným z hlavných dôvodov použitia prístrojových transformátorov napätia. Primárny okruh môže pracovať pri napätí vysoko nad bezpečným prevádzkovým rozsahom konvenčných meracích a regulačných zariadení, takže izolačný systém musí vytvárať spoľahlivé oddelenie medzi primárnym a sekundárnym okruhom.
Primárna až sekundárna izolácia
Izolačný systém musí odolať elektrickému namáhaniu spojenému s menovitým primárnym napätím a definovanými prechodnými podmienkami. Návrh zahŕňa izolačné materiály, povrchové vzdialenosti, vôle, usporiadanie vinutia, zapuzdrenie, koncovky a geometriu krytu.
Pevná izolácia
Konštrukcie z liatej živice môžu zapuzdrovať vinutia a iné elektrické komponenty. Tento prístup môže poskytnúť kompaktnú a mechanicky stabilnú štruktúru a zároveň znížiť priame vystavenie vnútorných izolačných povrchov vlhkosti alebo kontaminácii.
Olejová izolácia
Olej poskytuje dielektrickú izoláciu a vlastnosti prenosu tepla. Konštrukcie naplnené olejom potrebujú vhodné uzavretie a tesnenie, aby sa zachovalo zamýšľané vnútorné prostredie.
Plynová izolácia
Plynom izolované zostavy používajú uzavreté dielektrické médium. Kryt si musí zachovať svoju integritu a servisné postupy musia brať do úvahy dielektrické médium a tlak alebo tesnenie zariadenia.
Plazenie a vyčistenie
Svetlá vzdialenosť sa vzťahuje na najkratšiu vzdialenosť medzi vodivými časťami vzduchom, zatiaľ čo dotvarovanie sa vzťahuje na vzdialenosť pozdĺž izolačného povrchu. Obe sú dôležité pri navrhovaní zariadení stredného a vysokého napätia.
Znečistenie životného prostredia môže zvýšiť dôležitosť povrchovej vzdialenosti, pretože kontaminácia na izolačnom povrchu môže vytvoriť cestu pre únikový prúd.
Izolácia musí odolať špecifikovanému elektrickému namáhaniu bez poškodenia.
Izolačný systém by si mal zachovať svoju funkciu pri predpokladaných vlhkostných, znečistených a teplotných podmienkach.
Vinutia a izolácia musia zostať stabilné počas prepravy, inštalácie a bežnej prevádzky.
Nízkonapäťový merací obvod musí zostať riadne oddelený od primárnej siete.
Izolácia preto nie je jedinou voľbou materiálu. Ide o kompletný inžiniersky systém zahŕňajúci geometriu, materiály, kvalitu výroby, vystavenie životnému prostrediu a elektrickú koordináciu.
Pre kupujúcich to znamená, že popis izolácie by mal byť špecifický. Pojmy ako suchý typ, liata živica, olejové ponorenie alebo plynová izolácia poskytujú východiskový bod, ale technická špecifikácia by mala tiež vysvetľovať zamýšľanú napäťovú triedu a podmienky inštalácie.
Ako sa líšia aplikácie ochrany a merania?
Rovnaký obvod primárneho napätia môže poskytovať signály pre meracie aj ochranné systémy, ale požiadavky týchto dvoch funkcií nie sú totožné.
Aplikácie na meranie
Meracie systémy potrebujú stabilné proporcionálne napätie, aby merače a monitorovacie zariadenia mohli presne reprezentovať primárny systém. Presnosť v rámci bežného prevádzkového rozsahu je preto obzvlášť dôležitá.
Aplikácie môžu zahŕňať merače napätia, merače energie, zariadenia na zabezpečenie kvality energie, kontrolné systémy a iné monitorovacie zariadenia.
Ochranné aplikácie
Ochranné relé používajú elektrické signály na identifikáciu abnormálnych podmienok. Informácie o napätí môžu prispievať k funkciám podpätia, prepätia, smeru, vzdialenosti, synchronizácie alebo iným ochranným funkciám v závislosti od architektúry siete.
Transformátor musí poskytovať vhodný signál za podmienok relevantných pre schému ochrany.
Kombinované aplikácie
Niektoré systémy používajú samostatné sekundárne vinutia pre rôzne funkcie. Jedno vinutie môže podporovať meranie, zatiaľ čo druhé je priradené k ochrane.
Toto usporiadanie môže pomôcť izolovať požiadavky rôznych obvodov a znížiť interakciu medzi meracími záťažami a ochrannými vstupmi.
| Aplikácia | Typická sekundárna funkcia | Hlavná priorita dizajnu |
|---|---|---|
| Meranie napätia | Presné proporcionálne napätie | Stanovená presnosť a záťaž |
| Meranie energie | Napäťový signál pre elektrické výpočty | Presnosť pomeru a fázový výkon |
| Ochrana relé | Napäťový vstup pre poruchovú logiku | Výkon ochrany a vhodné sekundárne správanie |
| Riadiace systémy | Napäťová spätná väzba alebo synchronizácia | Stabilný a správne škálovaný signál |
| Monitorovanie | Údaje o stave systému | Spoľahlivá kvalita signálu a integrácia |
Pomocné sekundárne vinutia
Produkty s tromi vinutiami môžu poskytnúť dodatočný sekundárny výstup pre špecializované aplikácie. Presný účel závisí od konfigurácie systému a schémy ochrany.
To je jeden z dôvodov, prečo sú technické výkresy cenné. Kompletný diagram vinutia odhaľuje užitočnejšie informácie ako všeobecné tvrdenie, že výrobok má viacero výstupov.
Návrh sekundárneho okruhu
Pripojený obvod by sa mal zvážiť ako celok. Dlhé káble, svorkovnice, merače, relé, prevodníky a ďalšie zariadenia, to všetko prispieva k skutočnému sekundárnemu zaťaženiu a správaniu signálu.
Aký je rozdiel medzi elektromagnetickým a kapacitným dizajnom?
Rôzne technológie merania napätia riešia rovnaký základný problém rôznymi spôsobmi. Pochopenie ich prevádzkových princípov pomáha inžinierom priradiť zariadenie k sieti a aplikácii.
Elektromagnetická technológia
Konvenčný elektromagnetický dizajn využíva primárne a sekundárne vinutia spojené cez magnetické jadro. Je známy, dobre zavedený a vhodný pre mnohé aplikácie merania a ochrany stredného napätia.
Jeho výber zahŕňa primárne napätie, sekundárne napätie, frekvenciu, presnosť, záťaž, izoláciu a konfiguráciu vinutia.
Technológia kapacitného transformátora napätia
Kapacitný transformátor napätia používa kapacitný delič na zníženie primárneho napätia predtým, ako časť elektromagnetického transformátora spracuje signál. Táto architektúra môže byť užitočná pri vyšších napäťových úrovniach a môže tiež podporovať určité aplikácie súvisiace s komunikáciou v závislosti od jej konštrukcie.
Kapacitné komponenty tvoria súčasť celkovej siete delenia napätia, preto je potrebné starostlivo zvážiť izoláciu, frekvenčné správanie, kompenzáciu a pripojenie systému.
Elektronické snímanie napätia
Elektronické napäťové transformátory alebo snímače môžu využívať snímacie prvky a elektronické prevodníky na produkciu proporcionálneho výstupu. Tieto technológie môžu podporovať kompaktné systémové architektúry a integráciu s digitálnymi ochrannými alebo monitorovacími systémami.
Je potrebné jasne špecifikovať výstupné rozhranie, požiadavky na napájanie, signálový protokol, presnosť, environmentálne limity a kompatibilitu s nadradeným systémom.
| Technológia | Základný princíp | Typická úvaha o výbere |
|---|---|---|
| Elektromagnetické | Primárne a sekundárne vinutie s magnetickou väzbou | Pomer, presnosť, záťaž, izolácia, prevedenie jadra |
| Kapacitný | Kapacitné delenie napätia s prevodom transformátora | Napäťová trieda, frekvenčné správanie, kompenzácia, systémová integrácia |
| Elektronické | Snímač a elektronický prevod signálu | Typ výstupu, elektronika, komunikácia, presnosť, environmentálne limity |
Prečo je výber technológie dôležitý
Správna technológia závisí skôr od siete než od všeobecnej preferencie. Aplikácia kompaktného vnútorného strednonapäťového rozvádzača môže mať iné požiadavky ako vysokonapäťová vonkajšia rozvodňa.
Priestor, environmentálna expozícia, požiadavky na izoláciu, stratégia údržby, presnosť merania, komunikačná architektúra a zamýšľaná ochranná funkcia – to všetko ovplyvňuje vhodnú technológiu.
Ako interiérový a exteriérový dizajn rieši rôzne podmienky?
Inštalačné prostredie ovplyvňuje kryt, izoláciu, povrchovú ochranu, svorky, tesnenie, mechanickú štruktúru a prístup k údržbe.
Vnútorné elektrické miestnosti
Vnútorné zariadenia zvyčajne ťažia z riadenej teploty a vlhkosti v porovnaní s vonkajšími inštaláciami. To umožňuje kompaktnú izoláciu a dizajn krytu za predpokladu, že samotná miestnosť udržiava vhodné podmienky prostredia.
Vnútorné vysokonapäťové zariadenia sa môžu tiež zmestiť do štandardizovaných priestorov rozvádzačov. Preto sú dôležité kompaktné rozmery, montážne usporiadanie, káblový prístup a orientácia svoriek.
Vonkajšie rozvodne
Vonkajšie vybavenie musí odolať poveternostným vplyvom. Dážď, vlhkosť, ultrafialové žiarenie, znečistenie, prach, vietor a kolísanie teploty, to všetko môže ovplyvniť zariadenie.
Materiály krytu, tesnenie, prístrešky, povrchová vzdialenosť, povrchová úprava a dizajn terminálu by mali odrážať tieto podmienky.
Znečistenie a kontaminácia
Priemyselné oblasti a pobrežné oblasti môžu predstavovať podmienky kontaminácie, ktoré sú podstatne náročnejšie ako čisté vnútorné prostredie.
Izolačné povrchy si musia zachovať primeraný výkon, keď sú vystavené vlhkosti a kontaminácii. Fyzické usporiadanie izolátorov a ochranných prístreškov môže byť preto dôležité.
Zmeny teploty
Vonkajšie zariadenia môžu zaznamenať výrazné denné a sezónne zmeny teploty. Tieto zmeny môžu spôsobiť mechanickú expanziu a kontrakciu, ako aj riziko kondenzácie.
| Podmienka | Potenciálny efekt | Návrhová odpoveď |
|---|---|---|
| Vlhkosť | Kondenzačné a izolačné namáhanie | Vhodné puzdro a dizajn proti kondenzácii |
| Dážď | Vystavenie vlhkosti | Vhodné tesnenie, kryt a ochrana svoriek |
| Znečistenie | Povrchová kontaminácia a únikové cesty | Vhodné dotvarovanie a usporiadanie izolácie |
| UV žiareniu | Starnutie materiálu | Vhodné vonkajšie materiály a povrchová úprava |
| Cyklovanie teploty | Kondenzácia a mechanické namáhanie | Výber materiálu a environmentálne hodnotenie |
Inštalačná poloha vo vnútri rozvádzača
Keď je transformátor inštalovaný vo vnútri zostavy rozvádzača stredného napätia, musí sa zmestiť do dostupného priestoru pri zachovaní požadovaných vzdialeností a pripojení.
Káblové trasy, primárne svorky, sekundárne vedenie, kontrolný prístup a priľahlé zariadenia by sa mali prehodnotiť počas fázy návrhu panelu.
Ako sa líšia jednofázové a trojfázové aplikácie?
Usporiadanie fáz je dôležitou súčasťou návrhu systému, pretože transformátor musí zodpovedať spôsobu merania napätia v elektrickej sieti.
Jednofázové meranie
Jednofázové jednotky môžu byť použité na meranie jednotlivej fázy alebo definovaného napätia medzi fázami alebo medzi fázami v závislosti od schémy zapojenia.
Toto usporiadanie je bežné, keď sa vyžadujú samostatné merania fáz alebo keď návrh ochrany používa špecifické referencie napätia.
Trojfázové meranie
Trojfázové systémy vyžadujú koordinované meranie trojfázových napätí. Konfigurácia transformátora závisí od toho, či je systém uzemnený, neuzemnený alebo používa iné neutrálne usporiadanie.
Schémy zapojenia sú preto nevyhnutné, pretože dva systémy s podobnými menovitými napätiami môžu vyžadovať rôzne zapojenie transformátora.
Usporiadania navíjania
Konštrukcie s dvojitým vinutím poskytujú jeden hlavný sekundárny okruh. Prevedenia s tromi vinutiami pridávajú ďalšie sekundárne vinutie, ktoré je možné priradiť k samostatnej funkcii.
Prídavné vinutie môže byť užitočné, keď meracie a ochranné obvody potrebujú odlišné výstupy.
Schémy pripojenia
Možné usporiadania môžu zahŕňať meranie medzi fázami, meranie medzi fázami a zemou, usporiadania súvisiace s otvoreným trojuholníkom alebo iné konfigurácie špecifické pre systém. Správna schéma závisí od elektrickej siete.
Užitočné tam, kde sa musí merať alebo monitorovať definované napätie jednotlivých fáz.
Vhodné pre koordinované meranie napätia v trojfázových elektrických sieťach.
Poskytuje jeden primárny a jeden sekundárny okruh pre zamýšľanú funkciu merania alebo regulácie.
Pridáva pomocný sekundárny výstup pre nezávislú ochranu alebo špecializovaný obvod.
Prečo je schéma zapojenia dôležitá
Samotný názov produktu nemôže vždy oznámiť úplnú konfiguráciu fázy a vinutia. Schéma zapojenia ukazuje, ktoré svorky patria ku každému vinutiu a ako sa má transformátor pripojiť k externému systému.
Toto je obzvlášť dôležité pre prispôsobené inštalácie, kde je sekundárny okruh pripojený k niekoľkým rôznym zariadeniam.
Ako by sa mali zvážiť poistky, sekundárne uzemnenie a bezpečnosť?
Prístrojové transformátory napätia sú pripojené priamo k vysokonapäťovým obvodom, takže ich ochrana a sekundárne zapojenie vyžadujú starostlivé inžinierstvo.
Primárne poistky
Niektoré konfigurácie transformátorov obsahujú vysokonapäťové poistky alebo sú inštalované s externými ochrannými poistkami. Ich účelom je obmedziť následky vnútorných porúch a chrániť okolitý elektrický systém podľa navrhnutej schémy ochrany.
Hodnoty a koordinácia poistiek by sa mali zhodovať s transformátorom a sieťou a nemali by sa vyberať nezávisle.
Sekundárne uzemnenie
Sekundárny obvod bežne používa definované uzemňovacie usporiadanie na vytvorenie známej referencie a zníženie rizika spojeného s náhodným prenosom sekundárneho potenciálu na primárny.
Presná metóda uzemnenia by sa mala riadiť konštrukciou transformátora, elektrickým kódom, filozofiou ochrany a miestnymi požiadavkami na inštaláciu.
Identifikácia terminálu
Primárne a sekundárne terminály by mali byť jasne označené. Nesprávne zapojenie môže ovplyvniť polaritu merania, ochranné funkcie a bezpečnosť personálu pracujúceho na sekundárnom okruhu.
Bezpečnosť prepojenia
Sekundárne okruhy by mali byť vedené a chránené tak, aby sa nepoškodili vibráciami, ostrými hranami, teplom, vlhkosťou alebo mechanickými zásahmi.
Izolácia údržby
Personál údržby potrebuje pred prácou na sekundárnom okruhu alebo okolitom zariadení jasne definovaný postup izolácie súvisiaceho primárneho zariadenia a preukázania príslušných podmienok.
- Potvrďte primárnu ochranu:Overte usporiadanie poistky alebo ochranného zariadenia definovaného pre transformátor.
- Overte sekundárne uzemnenie:Dodržujte schválené usporiadanie uzemnenia a pripojenia.
- Identifikujte každý terminál:Spojte zapojenie so schválenou schémou a štítkom transformátora.
- Chráňte sekundárne vedenie:Chráňte káble pred mechanickými a environmentálnymi rizikami.
- Postupujte podľa izolačných postupov:Údržba by sa mala vykonávať iba podľa definovaného postupu elektrickej bezpečnosti.
Bezpečnosť je preto zodpovednosťou systému. Konštrukcia produktu, inštalácia, ochrana, uzemnenie, dokumentácia a prevádzkové postupy sa musia navzájom podporovať.
Ktoré aplikácie používajú prístrojové meranie napätia?
Meranie napätia je potrebné v mnohých častiach modernej elektrickej infraštruktúry. Presná konfigurácia transformátora závisí od sieťového napätia, fyzického prostredia, požiadavky na presnosť, schémy ochrany a typu pripojeného zariadenia.
Podporuje meranie napätia, ochranu, riadenie, meranie a monitorovanie v rámci prichádzajúcich a odchádzajúcich obvodov.
Poskytuje napäťové signály pre motory, transformátory, podávače, ochranné systémy a elektrické monitorovanie.
Podporuje monitorovanie a ochranu napätia v solárnych, veterných a iných sieťach súvisiacich s generáciou.
Poskytuje meracie signály pre elektrické rozvody stredného napätia obsluhujúce veľké objekty.
Hodí sa do strednonapäťových zostáv, kde meranie a ochrana relé vyžadujú riadený napäťový signál.
Poskytuje informácie o proporcionálnom napätí pre monitorovanie, riadenie, synchronizáciu a automatizáciu elektrického systému.
Aplikácie rozvodní
Rozvodne často vyžadujú napäťové signály pre ochranné relé, meranie, riadiace systémy a monitorovanie operátora. Transformátor sa preto môže stať kritickým rozhraním medzi primárnou sieťou a riadiacou miestnosťou.
Priemyselné zariadenia
Veľké priemyselné zariadenia môžu mať niekoľko strednonapäťových napájačov, ktoré obsluhujú motory, transformátory, technologické zariadenia a rozvodné dosky. Meranie napätia podporuje rutinné monitorovanie aj ochranné funkcie.
Systémy obnoviteľnej energie
Solárne a veterné inštalácie využívajú elektrické zberné a transformačné systémy, v ktorých meranie napätia môže podporovať ochranu, monitorovanie, synchronizáciu a riadenie siete.
Aplikácie spínacích prístrojov
Kompaktné liatinové konštrukcie môžu byť integrované do vnútorných rozvádzačov, kde je potrebné vyvážiť priestor, izoláciu, odolnosť voči kontaminácii a prístupnosť káblov.
Obchodné budovy
Veľké komerčné zariadenia môžu využívať vstupné zdroje stredného napätia a vnútorné rozvody. Prístrojové meranie napätia môže poskytnúť informácie pre systémy energetického manažmentu a ochrany pri zachovaní požadovaného oddelenia od primárneho okruhu.
Vo všetkých týchto aplikáciách by sa transformátor mal vyberať podľa skutočnej elektrickej siete a nie podľa kategórie generických produktov.
Akým bežným chybám pri výbere sa treba vyvarovať?
Mnoho problémov s meraním začína vo fáze špecifikácie. Transformátor môže mať správne nominálne primárne napätie, pričom je stále nevhodný, pretože sekundárny pomer, zaťaženie, presnosť, izolácia, usporiadanie vinutia alebo prostredie inštalácie nezodpovedajú projektu.
- Výber len podľa primárneho napätia:Dôležité je aj sekundárne napätie, presnosť, záťaž, usporiadanie fáz a izolácia.
- Ignorovanie sekundárnej záťaže:Merače, relé, kabeláž a svorky spoločne zaťažujú sekundárny okruh.
- Použitie nesprávnej konfigurácie vinutia:Ochrana a meranie môžu vyžadovať samostatné sekundárne obvody.
- Ignorovanie neutrálneho systému:Uzemnenie a usporiadanie fáz ovplyvňujú vhodné zapojenie transformátora.
- Požiadavky na miešanie interiéru a exteriéru:Ochrana životného prostredia musí zodpovedať miestu inštalácie.
- Prehliadanie koordinácie poistiek:Primárna ochrana by mala byť koordinovaná s transformátorom a elektrickou sieťou.
- Ignorovanie dĺžky vodičov:Sekundárne káble prispievajú k celkovej záťaži a mali by byť zahrnuté do výpočtu.
- Výber bez schémy:Samotný popis produktu nemusí odhaliť kompletné usporiadanie fázy a vinutia.
Problém len s pomerom
Dva produkty môžu mať rovnaký nominálny pomer primárnej a sekundárnej časti, ale odlišnú presnosť, zaťaženie, izoláciu, fyzické rozmery alebo usporiadanie pripojenia.
Pomer je potrebný, ale na úplné technické porovnanie nestačí.
Problém „všade rovnaký produkt“.
Aplikácia vnútorného rozvádzača a exponovaná vonkajšia rozvodňa majú podstatne odlišné environmentálne požiadavky. Použitie jednej všeobecnej konfigurácie bez hodnotenia podmienok na mieste môže vytvoriť riziká, ktorým sa dá vyhnúť.
Neúplný problém sekundárneho okruhu
Inžinieri niekedy špecifikujú transformátor bez úplnej identifikácie meračov a ochranných relé. To môže sťažiť overenie skutočného zaťaženia a podmienok presnosti.
Problém s dokumentáciou
Technická dokumentácia by mala objasniť svorky vinutia, pomery, schému zapojenia, typ izolácie, montážne usporiadanie a menovité podmienky. Neúplná dokumentácia môže zbytočne sťažiť inštaláciu a uvedenie do prevádzky.
Čo by mala obsahovať profesionálna technická špecifikácia?
Profesionálna špecifikácia by mala poskytnúť dostatok informácií pre elektrotechnikov, obstarávacie tímy, výrobcov, inštalatérov, personál uvádzajúci do prevádzky a personál údržby, aby presne pochopili, ktorá konfigurácia transformátora je potrebná.
| Oblasť špecifikácie | Informácie na definovanie | Prečo na tom záleží |
|---|---|---|
| Primárny systém | Menovité napätie, frekvencia, usporiadanie fáz | Definuje elektrické prevádzkové prostredie |
| Sekundárny systém | Sekundárne napätie a usporiadanie vinutia | Zodpovedá meračom, relé a riadiacim obvodom |
| Presnosť | Trieda presnosti a príslušné prevádzkové podmienky | Potvrdzuje vhodnosť na meranie alebo ochranu |
| Záťaž | Menovitá sekundárna záťaž a pripojené záťaže | Podporuje presný sekundárny výstup |
| Izolácia | Suchý, živicový, olejový, plynový alebo iný systém | Zodpovedá požiadavkám na napätie a prostredie |
| Inštalácia | Vnútorné alebo vonkajšie, montážne rozmery, orientácia svoriek | Zabezpečuje fyzickú kompatibilitu |
| Ochrana | Usporiadanie poistiek, uzemnenie, pripojenia relé | Podporuje bezpečnú prevádzku systému |
| Stavebníctvo | Kryt, kryt, vinutie, jadro, konektory | Poskytuje úplný popis produktu |
| Testovanie | Rutinné a použiteľné overovanie výkonu | Podporuje kvalitu a akceptáciu uvedenia do prevádzky |
Začnite s elektrickou sieťou
Špecifikácia by mala najskôr definovať primárny elektrický systém. To zahŕňa napätie, frekvenciu, konfiguráciu fázy, usporiadanie uzemnenia a zamýšľaný bod merania.
Definujte každý sekundárny výstup
Každé sekundárne vinutie by malo mať definovaný účel. Meracie vinutie a ochranné vinutie by sa nemali považovať za identické len preto, že obe majú nízke napätie.
Definujte súvisiace zaťaženie
Špecifikácia by mala identifikovať merače, relé, prevodníky, ovládacie zariadenia, svorkovnice a približné dĺžky káblov. Kompletné pripojené zaťaženie určuje skutočný stav zaťaženia sekundárneho vinutia.
Definujte požiadavky na izoláciu a životné prostredie
Miesto inštalácie by malo byť jasne uvedené. Vnútorné a vonkajšie systémy môžu vyžadovať rôznu izoláciu, kryt, povrchovú úpravu a environmentálne charakteristiky.
Definujte fyzické rozmery
Montážne rozmery, polohy svoriek, upevňovacie otvory, celková výška, šírka a hĺbka môžu byť kritické, keď je transformátor inštalovaný vo vnútri rozvádzača.
Definujte schémy zapojenia a zapojenia
Riadená schéma by mala identifikovať primárne svorky, sekundárne svorky, vzťahy vinutia, uzemňovacie body a vonkajšie ochranné zariadenia.
Definujte kontrolu a testovanie
Testovanie by malo zodpovedať typu transformátora a požiadavkám projektu. Rutinné kontroly môžu zahŕňať elektrický výkon, kontroly súvisiace s izoláciou, vzťahy vinutia a overenie funkčnosti.
Potvrďte primárne napätie, sekundárne napätie, frekvenciu, usporiadanie fáz, systém uzemnenia, presnosť a záťaž.
Skontrolujte rozmery, montážnu polohu, orientáciu svoriek, usporiadanie krytu a servisný prístup.
Skontrolujte vnútorné alebo vonkajšie vystavenie, vlhkosť, kontamináciu, teplotu, nadmorskú výšku a korózne podmienky.
Potvrďte primárne istenie, sekundárne uzemnenie, pripojenia relé a zamýšľanú filozofiu ochrany.
Praktický pracovný postup výberu
- Definujte primárnu sieť:Identifikujte napätie, frekvenciu, konfiguráciu fáz, usporiadanie uzemnenia a miesto merania.
- Definujte sekundárne požiadavky:Zadajte sekundárne napätie, počet vinutí a účel každého výstupu.
- Určite presnosť:Prispôsobte triedu presnosti požiadavkám merania, monitorovania, ochrany alebo kontroly.
- Vypočítajte záťaž:Zahrňte merače, relé, kabeláž, terminály, prevodníky a ďalšie pripojené zariadenia.
- Vyberte izoláciu:Vyberte si vhodnú architektúru izolácie suchej, živicovej, olejovej, plynovej alebo inej.
- Skontrolujte prostredie:Vyhodnoťte vnútorné alebo vonkajšie podmienky, vlhkosť, znečistenie, teplotu a nadmorskú výšku.
- Skontrolujte ochranu:Potvrďte usporiadanie poistiek, uzemnenie a integráciu ochranného obvodu.
- Skontrolujte fyzickú zdatnosť:Potvrďte montážne rozmery a usporiadanie svoriek v rámci konečnej inštalácie.
- Overte dokumentáciu:Uistite sa, že výkresy, údaje na typovom štítku, schéma zapojenia a technická špecifikácia popisujú rovnakú konfiguráciu.
Tento prístup vytvára jasnejšiu technickú cestu od návrhu systému po výber produktu. Znižuje tiež možnosť, že zdanlivo malý detail, ako napríklad záťaž alebo umiestnenie terminálu, sa stane problémom počas inštalácie.
Čo by mali kupujúci žiadať pred schválením?
- Rozmerový výkres:Potvrďte celkové rozmery, montážne body, svorky a dostupný priestor na inštaláciu.
- Schéma zapojenia:Overte primárne a sekundárne kontakty a uzemňovacie body.
- Informácie na štítku:Potvrďte pomer napätia, frekvenciu, presnosť a ďalšie menovité charakteristiky.
- Popis izolácie:Potvrďte dielektrickú konštrukciu a zamýšľané prostredie inštalácie.
- Informácie o testovaní:Potvrďte príslušné rutinné alebo výkonnostné testy pre vybratú konfiguráciu.
Často kladené otázky
Na čo slúži napäťový transformátor?
Znižuje vysoké primárne napätie na proporcionálne sekundárne napätie vhodné na meranie, meranie, ochranu, monitorovanie a riadenie. Poskytuje tiež elektrické oddelenie medzi vysokonapäťovým obvodom a sekundárnym zariadením.
Aký je rozdiel medzi napäťovým transformátorom a výkonovým transformátorom?
Výkonový transformátor je určený predovšetkým na prenos elektrickej energie medzi obvodmi, zatiaľ čo prístrojový transformátor napätia je navrhnutý tak, aby poskytoval proporcionálny napäťový signál na meranie a ochranu. Jeho sekundárny výstup je určený skôr pre pripojené prístroje a riadiace zariadenia než pre hromadný prenos energie.
Ako funguje elektromagnetický dizajn?
Elektromagnetický dizajn využíva primárne a sekundárne vinutia spojené cez magnetické jadro. Primárne napätie vytvára magnetický tok, ktorý indukuje proporcionálne napätie v sekundárnom vinutí.
Čo znamená transformačný pomer?
Transformačný pomer popisuje proporcionálny vzťah medzi primárnym a sekundárnym napätím. Umožňuje, aby vysoké systémové napätie bolo reprezentované nižším sekundárnym napätím, ktoré je možné spracovať meračmi a relé.
Prečo je dôležitá trieda presnosti?
Trieda presnosti definuje prípustnú chybu merania za špecifikovaných podmienok. Aplikácie merania, monitorovania a ochrany môžu mať rôzne požiadavky, takže zvolená trieda by mala zodpovedať zamýšľanej funkcii.
Čo je záťaž v sekundárnom okruhu?
Záťaž je záťaž pripojená k sekundárnemu vinutiu. Zahŕňa zariadenia ako merače, ochranné relé, prevodníky, terminály a prepojovacie káble. Celková záťaž môže ovplyvniť sekundárny výkon a presnosť.
Prečo môže mať transformátor viacero sekundárnych vinutí?
Viaceré sekundárne vinutia môžu umožniť samostatným obvodom vykonávať rôzne funkcie. Napríklad jedno vinutie môže slúžiť na meranie, zatiaľ čo iné podporuje ochranu alebo inú definovanú aplikáciu.
Aký je rozdiel medzi suchým typom a liatou živicou?
Obe sa vyhýbajú konvenčnej tekutej izolácii, ale konštrukcia z liatej živice používa epoxidovú živicu na zapuzdrenie vybraných komponentov. To môže vytvoriť uzavretú, mechanicky stabilnú štruktúru s užitočnou odolnosťou proti vlhkosti a znečisteniu vo vhodných vnútorných aplikáciách.
Kedy je potrebná vonkajšia konfigurácia?
Vonkajšia konfigurácia sa používa, keď je transformátor inštalovaný na exponovanom mieste, ako je vonkajšia rozvodňa. Návrh by mal brať do úvahy dážď, vlhkosť, teplotné cykly, znečistenie, vystavenie ultrafialovému žiareniu a ďalšie podmienky na mieste.
Môže byť rovnaký transformátor použitý vo vnútri aj vonku?
Nie nevyhnutne. Elektrické parametre sa môžu zdať podobné, ale kryt, izolácia, ochrana povrchu, odolnosť voči prostrediu a požiadavky na montáž sa môžu medzi vnútornými a vonkajšími inštaláciami výrazne líšiť.
Čo je to kapacitný transformátor napätia?
Kapacitný napäťový transformátor využíva kapacitné delenie napätia spolu s transformátorovou časťou na získanie škálovaného napäťového signálu. Môže byť použitý vo vhodných aplikáciách vysokonapäťového merania a ochrany a môže tiež podporovať určité komunikačné funkcie v závislosti od konštrukcie.
Čo je elektronický transformátor napätia?
Elektronický napäťový transformátor alebo snímač využíva snímací prvok a prevod elektronického signálu na zabezpečenie proporcionálneho výstupu. Jeho špecifikácia sa musí zaoberať technológiou snímača, výstupným rozhraním, presnosťou, požiadavkami na napájanie, podmienkami prostredia a kompatibilitou zariadení.
Ako napäťový transformátor podporuje ochranu relé?
Dodáva škálovaný napäťový signál ochranným relé. V závislosti od schémy ochrany môže relé použiť tento signál pre funkcie, ako je prepätie, podpätie, smerová logika, synchronizácia alebo iné výpočty ochrany špecifické pre aplikáciu.
Prečo je sekundárne uzemnenie dôležité?
Definované usporiadanie sekundárneho uzemnenia vytvára riadenú elektrickú referenciu a podporuje bezpečnosť sekundárneho okruhu. Presný spôsob uzemnenia by mal zodpovedať návrhu zariadenia a príslušným elektrickým požiadavkám.
Prečo môže byť súčasťou dodávky vysokonapäťová poistka?
Poistka môže poskytnúť ochranu transformátora na primárnej strane a pomôcť obmedziť následky určitých vnútorných porúch. Jeho hodnotenie a koordinácia by mali byť prispôsobené transformátoru a okolitej elektrickej sieti.
Aké technické údaje je potrebné skontrolovať pred objednávkou?
Dôležité informácie zahŕňajú primárne napätie, sekundárne napätie, frekvenciu, konfiguráciu fáz, usporiadanie uzemnenia, triedu presnosti, záťaž, konfiguráciu vinutia, typ izolácie, miesto inštalácie, rozmery, usporiadanie svoriek, požiadavky na ochranu a príslušné testovacie požiadavky.
Dá sa napäťový transformátor prispôsobiť pre konkrétny projekt rozvádzača?
Konfigurácie špecifické pre projekt môžu zahŕňať pomer napätia, usporiadanie sekundárneho vinutia, montážne rozmery, konfiguráciu svoriek, konštrukciu izolácie, integráciu poistiek a ďalšie definované technické požiadavky. Prispôsobené návrhy by sa mali kontrolovať prostredníctvom schválených výkresov a technických špecifikácií.
Prečo by mali byť transformátor a relé alebo merač špecifikované spoločne?
Sekundárne zariadenie tvorí časť skutočnej záťaže transformátora a určuje požadované charakteristiky signálu. Koordinácia transformátora s pripojeným meračom alebo relé pomáha zabezpečiť, aby pomer, presnosť, zaťaženie a podmienky zapojenia boli vhodné pre celý reťazec merania.
Ako môže lepšie meranie napätia posilniť ochranu energetického systému?
Spoľahlivé informácie o napätí sú jedným zo základov modernej elektrickej ochrany a kontroly. Operátori potrebujú vedieť, čo sa deje v primárnej sieti, merače potrebujú stabilné meracie signály a ochranné relé potrebujú spoľahlivé elektrické vstupy pri rozhodovaní o abnormálnych podmienkach.
Technológia prístrojového transformátora vytvára most medzi týmito požiadavkami a vysokonapäťovým elektrickým systémom. Poskytnutím proporcionálneho sekundárneho signálu a elektrického oddelenia umožňuje zariadenie meracím a ochranným zariadeniam pracovať s ovládateľným napätím, pričom zostávajú funkčne pripojené k primárnej sieti.
Proces výberu by sa mal začať samotnou žiadosťou. Primárne napätie, sekundárne napätie, frekvencia, konfigurácia fáz, usporiadanie uzemnenia, presnosť, zaťaženie, počet vinutí, izolácia, prostredie inštalácie, ochrana a fyzické rozmery by mali byť definované pred dokončením produktu.
Dôležitý je aj výber technológie. Elektromagnetické systémy zostávajú široko použiteľné na meranie a ochranu stredného napätia. Kapacitné návrhy môžu poskytnúť vhodné riešenia pre určité aplikácie s vyšším napätím, zatiaľ čo technológie elektronického snímania môžu podporovať čoraz viac digitálnych elektrických architektúr.
Podmienky prostredia a mechanické podmienky by sa mali posudzovať rovnako starostlivo. Vnútorné zariadenia môžu pracovať v kontrolovanom prostredí rozvádzača, zatiaľ čo vonkajšie jednotky musia čeliť poveternostným vplyvom, znečisteniu, zmenám teploty a vystaveniu ultrafialovému žiareniu.
Pre výrobcov a projektové tímy je presná dokumentácia rovnako dôležitá ako samotný hardvér. Rozmerové výkresy, schémy vinutia, informácie na typovom štítku, identifikácia svoriek, detaily izolácie, informácie o testovaní a pokyny na inštaláciu umožňujú správne začlenenie transformátora do konečného elektrického systému.
Nakoniec správne špecifikovanéNapäťový transformátorje viac ako len meracia zložka. Je to rozhranie medzi primárnou napájacou sieťou a meracími, ochrannými, monitorovacími a riadiacimi systémami, ktoré udržiavajú modernú elektrickú infraštruktúru pozorovateľnú a ovládateľnú.
Potrebujete riešenie na meranie napätia pre váš energetický systém?
Comewillpodporuje riešenia merania napätia špecifické pre aplikáciu zahŕňajúce vnútorné a vonkajšie konfigurácie, usporiadanie vinutí, izolačné systémy, požiadavky na ochranu a prispôsobené technické špecifikácie. Pre požiadavky projektu a technické diskusie,kontaktujte nás.
