Hľadáte spoľahlivý veľkoobchodný transformátor prúdu LZZJ-10Q? Továreň Comewill dodáva vysokovýkonné meracie riešenia v súlade s normami GB1208. Naše transformátory izolované živicou podporujú široký rozsah primárneho prúdu (5-1000A) s bezpečnostnými faktormi FS<10, čo zaisťuje dlhodobú stabilitu v náročných prostrediach rozvádzačov. Staňte sa partnerom spoločnosti Comewill pre elektrické komponenty profesionálnej kvality, ktoré spĺňajú prísne globálne technické štandardy.

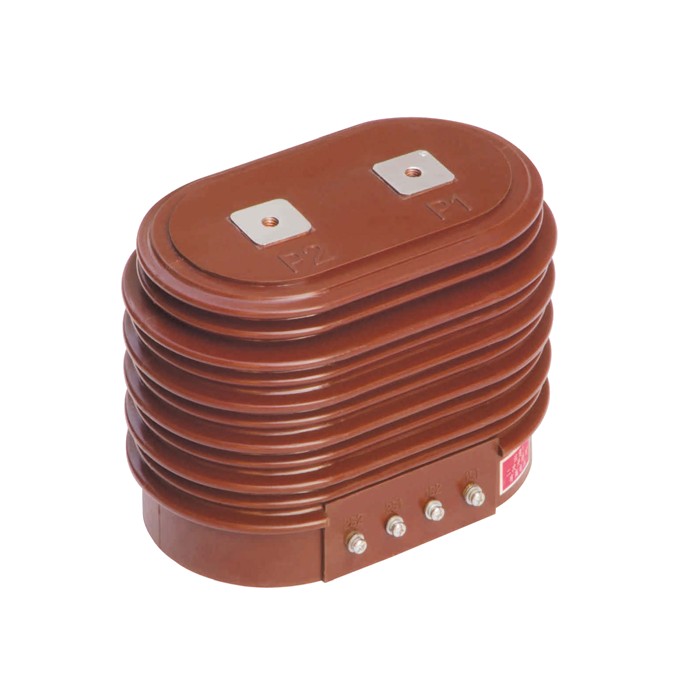

Prúdový transformátor LZZJ-10Q je vnútorný transformátor prúdu zosilneného typu. Využíva úplne uzavretú štruktúru epoxidovej živice, integrujúcu primárne a sekundárne vinutie s prstencovým jadrom s vysokou priepustnosťou.
Menovitá úroveň izolácie: 12/42/75 kV (Zabezpečuje bezpečnosť proti prepätiu)
Triedy presnosti: 0,2S, 0,2, 0,5, 10P15 (univerzálne pre fakturáciu a ochranu)
Menovitý prúdový pomer: 5A až 1000A / 5A (alebo 1A)
Štandardná zhoda: GB1208 a medzinárodné ekvivalenty IEC.
Integrita izolácie: Vákuovo liate epoxidové puzdro poskytuje vzduchotesné tesnenie proti vlhkosti, prachu a chemickým nečistotám, čím sa výrazne predlžuje životnosť v porovnaní s tradičnými modelmi s otvoreným jadrom.
Dvojfrekvenčná kompatibilita: Optimalizované pre 50Hz aj 60Hz systémy, vďaka čomu je všestranným prínosom pre projekty medzinárodnej infraštruktúry.
Vysoká odolnosť proti skratu: Vďaka hodnotám dynamickej stability dosahujúcim až 90 kA (pre modely 1000/5A) si LZZJ-10Q zachováva štrukturálnu integritu počas poruchových stavov.
Nízkofázové posunutie: Navrhnuté s 0,8 oneskoreným účinníkom, aby sa zabezpečilo vysoko presné meranie pre účtovanie energie.
Comewill LZZJ-10Q je „srdcom“ monitorovania v niekoľkých kritických prostrediach:
Priemyselné rozvádzače: Integrované pre vnútorné vákuové ističe 10kV-12kV.
Energetický manažment: Vysoko presné (trieda 0,2S) meranie spotreby energie v komerčných budovách.
Ochrana relé: Spoľahlivý výstup signálu pre nadprúdové a skratové ochranné relé.

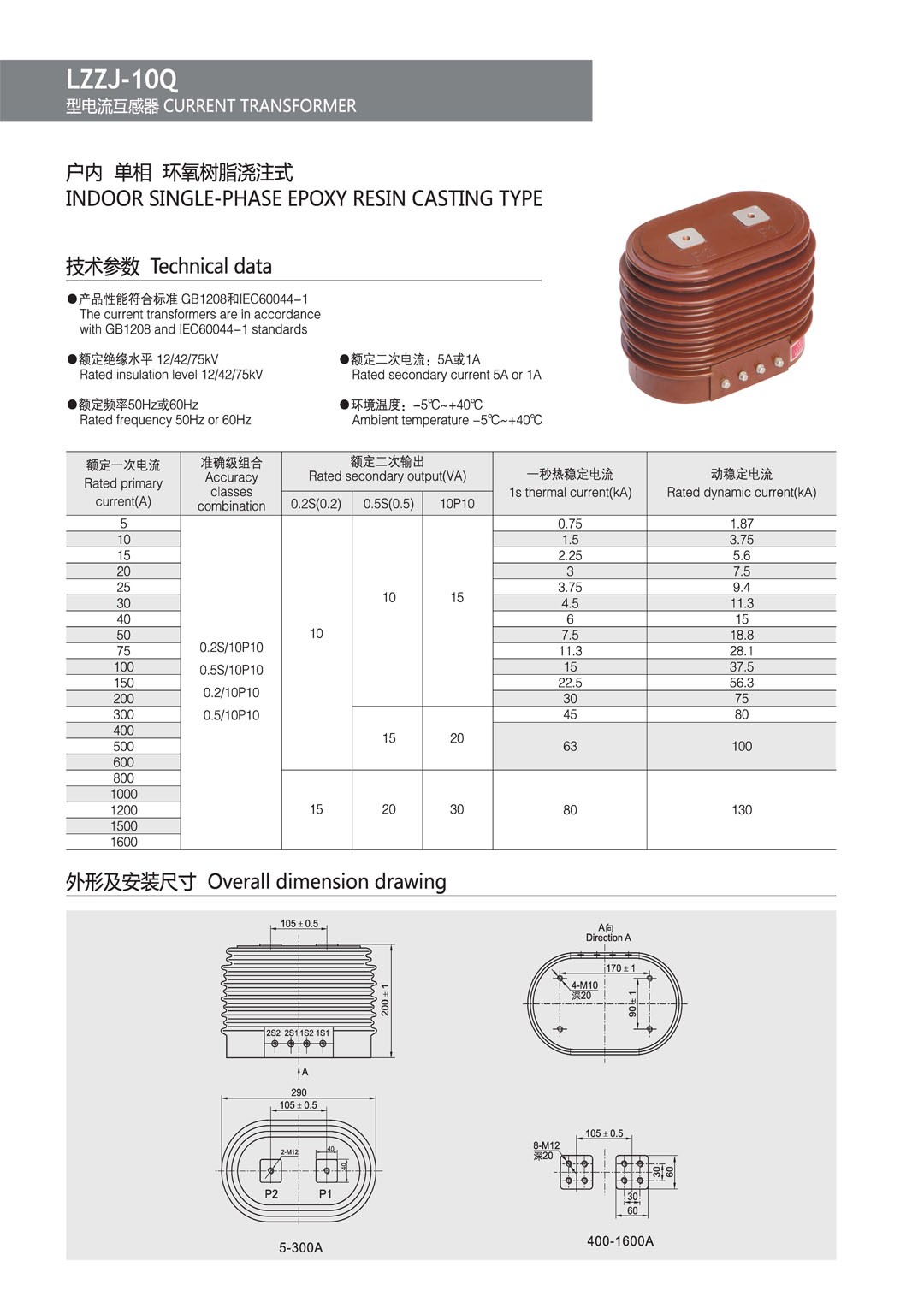

| Prúdový transformátor LZZJ-10Q | |
| Menovitá úroveň izolácie | 12/42/75 kV |
| Účiník záťaže | 0,8 (oneskorenie) |
| Menovitý primárny prúd | 5-1000A |
| Menovitý sekundárny prúd | 5A/1A |
| Štandard produktu | GB1208 |
| Bezpečnostný faktor | FS<10 |
| Model produktu | Pomer menovitého prúdu (A) | Kombinácia úrovní | Trieda presnosti a menovitý výkon (VA) COSФ=0,8 | 1-sekundový tepelne stabilný prúd | Dynamický stabilizačný prúd | |||
| 0,2 S | 0.2 | 0.5 | 10P15 | |||||
| LZJC-10Q | 5/5 | 0,2S/10P150,2/10P150,5/10P15 | 10 | 10 | 10 | 15 | 0.4 | 0.8 |
| 10/5 | 10 | 10 | 10 | 15 | 0.8 | 1.5 | ||
| 15.5 | 10 | 10 | 10 | 15 | 1.1 | 2.3 | ||
| 20/5 | 10 | 10 | 10 | 15 | 1.5 | 3 | ||
| 30/5 | 10 | 10 | 10 | 15 | 2.3 | 4.5 | ||
| 40/5 | 10 | 10 | 10 | 15 | 3.8 | 7.5 | ||
| 50/5 | 10 | 10 | 10 | 15 | 5.6 | 11.3 | ||
| 75/5 | 10 | 10 | 10 | 15 | 7.5 | 15 | ||
| 150/5 | 10 | 10 | 10 | 15 | 11.3 | 23 | ||
| 200/5 | 10 | 10 | 10 | 15 | 15 | 30 | ||
| 300/5 | 10 | 10 | 10 | 15 | 22.5 | 45 | ||
| 400/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 600/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 800/5 | 10 | 10 | 10 | 15 | 40 | 80 | ||
| 1000/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
| 1500/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
Q1: Aký je rozdiel medzi triedami presnosti 0,2S a 0,5?
A1:0,2S je „špeciálna“ trieda vysokej presnosti používaná na účtovanie pri širokom zaťažení (s presnosťou aj pri 1 % menovitého prúdu), zatiaľ čo 0,5 je štandardom pre všeobecné priemyselné merania.
Q2: Čo robí odlievanie epoxidovej živice lepšie ako tradičná izolácia?
A2: Epoxidový odliatok úplne utesňuje vinutia a jadro a ponúka vynikajúcu odolnosť proti vlhkosti, vlastnosti proti znečisteniu a mechanickú odolnosť.
