Kúpte si prispôsobený transformátor vnútorného prúdu 0,72-40,5 kV z Číny

Comewill, dôveryhodný výrobca a dodávateľ elektrických meracích a ochranných zariadení v Číne, poskytujeTransformátor vnútorného prúdu 0,72-40,5 kV (CT)pre priemyselné, komerčné a úžitkové aplikácie.

Pracovný princíp

Transformátor vnútorného prúdu 0,72-40,5 kVfunguje na báze elektromagnetickej indukcie, ktorá premieňa vysoké primárne prúdy na nižšie merateľné sekundárne prúdy, čo umožňuje presné meranie a ochranu.

Kľúčové funkčné kroky:

1. Elektromagnetická indukcia: Striedavý prúd cez primárny vodič vytvára magnetické pole v železnom jadre, ktoré indukuje proporcionálny prúd v sekundárnom vinutí (napr. pomer 1000:1).

2. Izolácia signálu: Sekundárny prúd (zvyčajne 5A alebo 1A) je izolovaný od vysokonapäťového primárneho okruhu, čo zaisťuje bezpečnosť personálu a zariadenia.

3. Kontrola presnosti: Materiály s vysokou magnetickou vodivosťou, ako sú plechy z kremíkovej ocele alebo nanokryštalické zliatiny, minimalizujú hysterézne straty, dosahujúc presnosť až do úrovne 0,2 (chyba ±0,2 %) v súlade s normami IEC 60044-1.

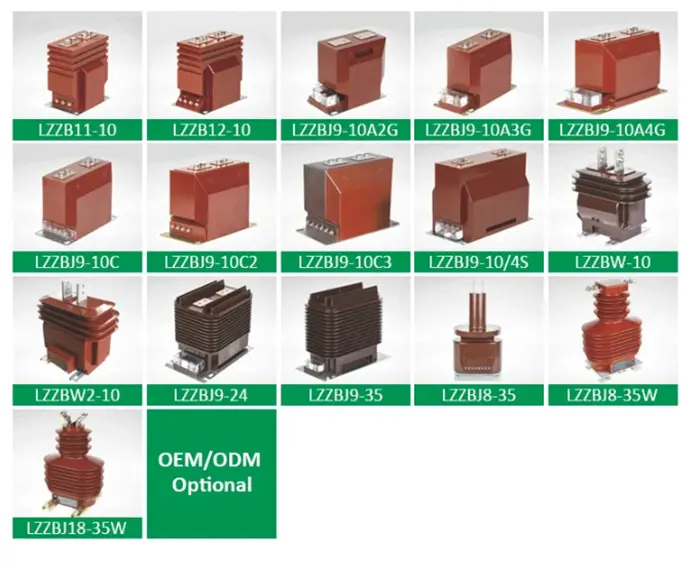

Hlavné typy

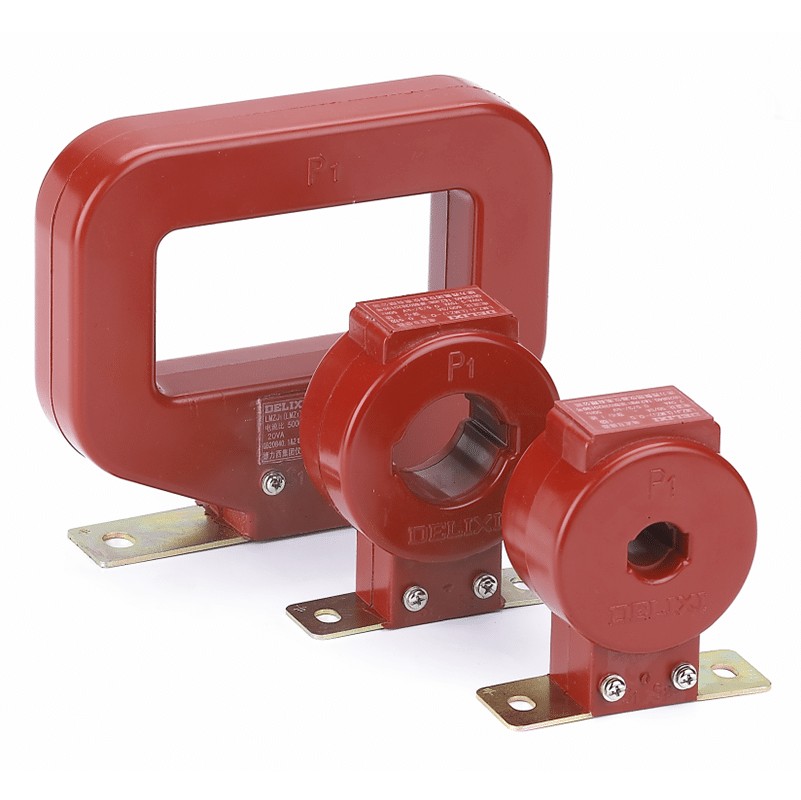

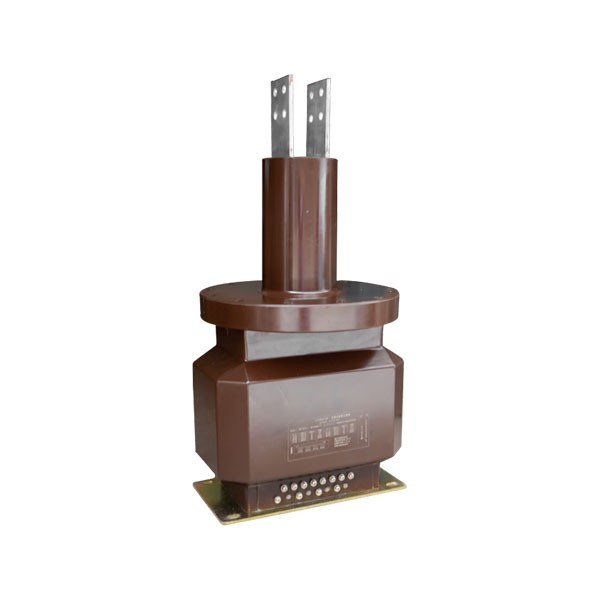

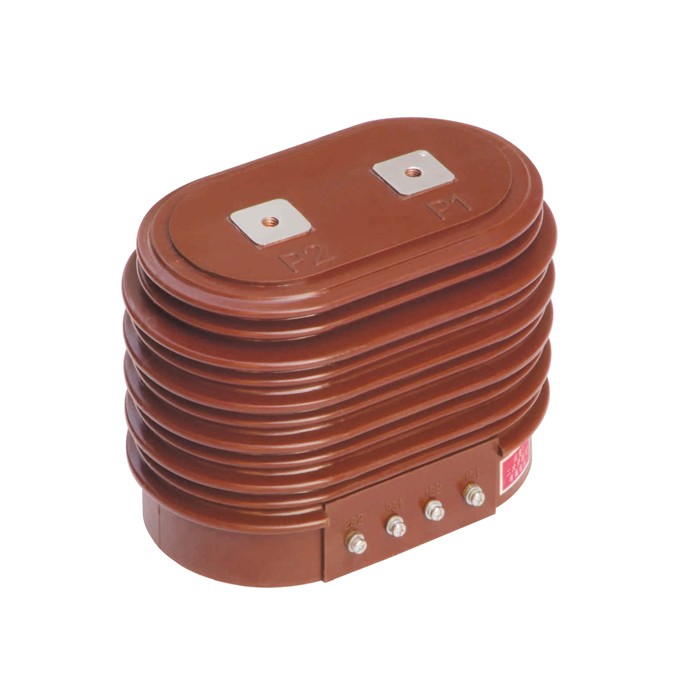

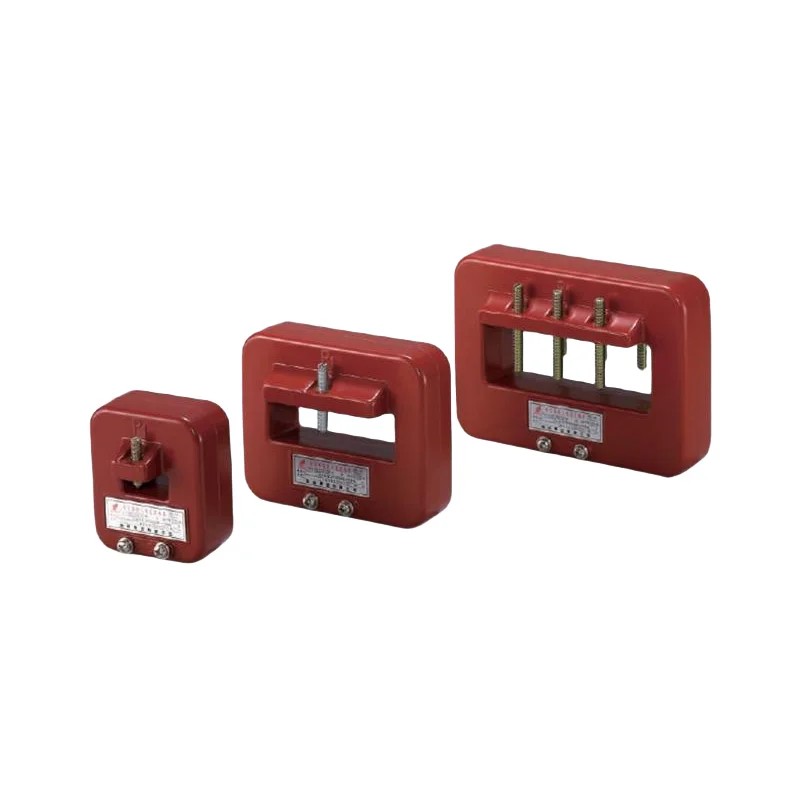

1. Elektromagnetické CT

Vlastnosti: Železné jadro s vinutím, cenovo výhodné, vysoko stabilné.

Použitie: Distribučné systémy pod 10 kV, napr. priemyselné alebo komerčné meranie elektriny.

Parametre Príklad: Menovitý prúdový pomer 200/5A, záťažová impedancia 2,5 Ω (GB/T 20840.2-2014).

2. Elektronické CT

Vlastnosti: Používa Hallove prvky alebo senzory z optických vlákien, široké frekvenčné pásmo (0,1Hz–1MHz), silný odpor EMI.

Aplikácie: Nová výroba energie, vysokorýchlostné železničné trakčné systémy.

3. Rogowského cievka

Vlastnosti: Bezjadrový dizajn, vysoká linearita, vhodný na meranie prechodových prúdov.

Parametre Príklad: Výstupný signál 0,333V/kA, lineárna chyba <±0,1% (IEEE C57.13-2016).

Aplikačné scenáre

Meranie elektriny

Vysoko presné priemyselné alebo komerčné merače, zvyčajne vyžadujúce presnosť 0,5S (±0,5%), podľa DL/T 725-2013.

Ochrana relé

Nadprúdová alebo diferenciálna ochrana; CT musia spĺňať špecifické chybové limity (napr. 5P20, chyba ≤ 5 % pri 20-násobku menovitého prúdu).

Priemyselné monitorovanie

Vysokofrekvenčné alebo vysokorýchlostné aplikácie (napr. oceliarne, indukčné pece) vyžadujú elektronické CT s frekvenčnou odozvou > 10 kHz.

Pokyny pre výber a údržbu

Parametre výberu

Menovitý prúd: Pre optimálnu ochranu zvoľte 1,2–1,5× záťažový prúd.

Úroveň presnosti: Na meranie CT použite 0,2; 5P/10P na ochranu CT.

Inštalácia a údržba

Vyhnite sa otvorenému okruhu na sekundárnom: Môže generovať nebezpečné kV napätie.

Kontrola izolácie: Pravidelne kontrolujte, či je izolačný odporTransformátor vnútorného prúdu 0,72-40,5 kVje ≥1MΩ.

Priradenie scenára: Vyberte typ CT (elektromagnetické, elektronické, Rogowski) na základe potrieb aplikácie, presnosti, nákladov a spoľahlivosti.
