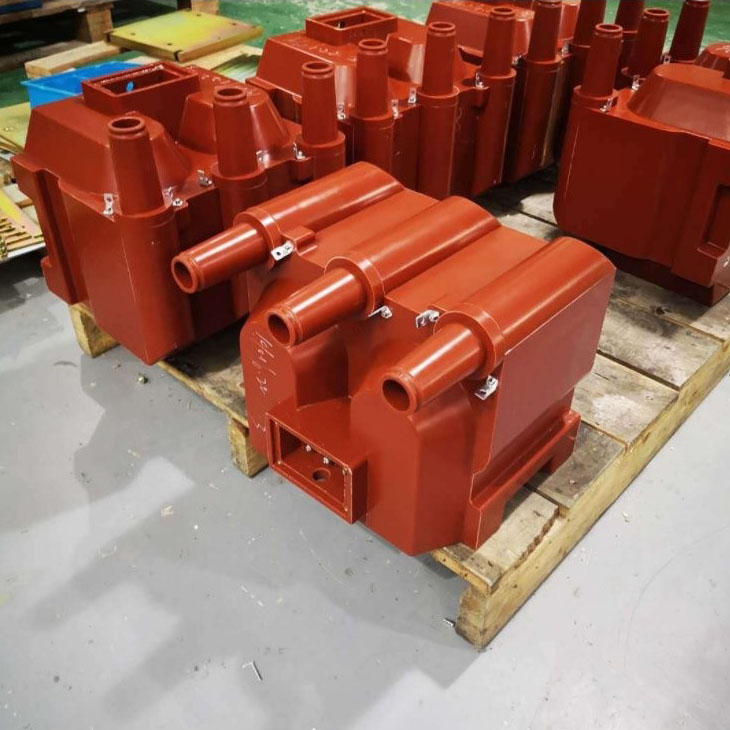

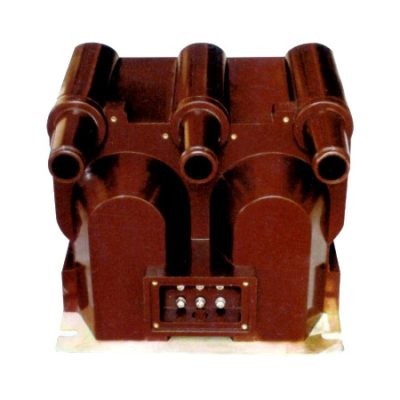

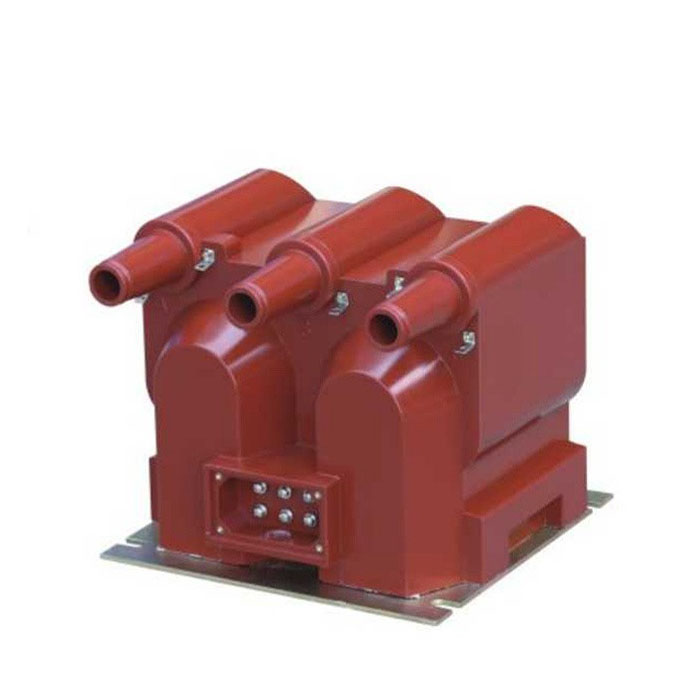

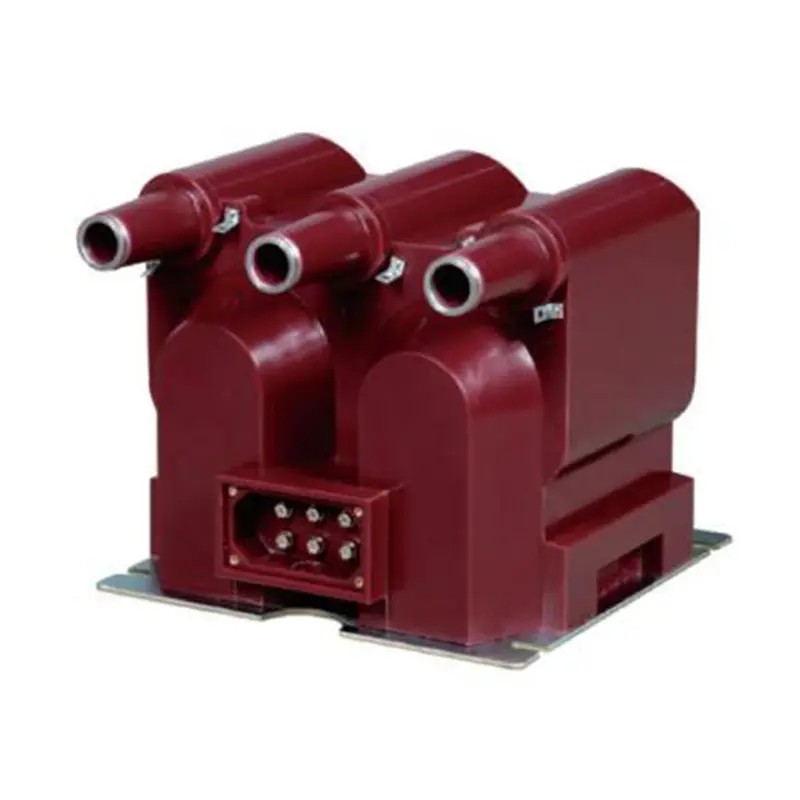

Ako profesionálny výrobca v Číne by vám spoločnosť Comewill chcela poskytnúť vysoko kvalitný transformátor napätia JSZV12-10R. Okrem konštrukčnej prispôsobivosti transformátor vyniká prevádzkovou bezpečnosťou a kontinuitou. Výnimočnou vlastnosťou je dizajn poistiek vymeniteľných za chodu – primárne vinutia fáz A, B a C sú integrované s poistkami proti skratu, ktoré je možné vymeniť cez sekundárnu svorku bez prerušenia prevádzky systému.
JSZV12-10R je navrhnutý tak, aby sa prispôsobil rôznym podmienkam na mieste. Podporuje štandardnú trojfázovú konfiguráciu zapojenia typu "V" a dá sa pohodlne rozložiť na dve nezávislé jednofázové jednotky, čo ponúka flexibilitu pri inštalácii a návrhu systému.
Napäťový transformátor JSZV12-10R je účelovo skonštruovaný tak, aby spĺňal prísne požiadavky 10kV vnútorných energetických systémov, pričom kombinuje presnosť merania s prevádzkovou spoľahlivosťou.

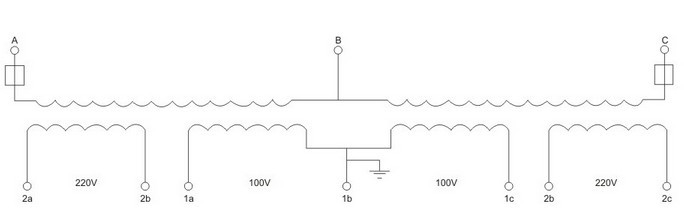

1. Funkcia duálneho sekundárneho výstupu:
100V výstup: Navrhnuté pre vysoko presné meranie napätia a meranie energie.
Výstup 220 V: Slúži ako spoľahlivý pomocný zdroj napájania pre ovládacie mechanizmy, čím sa znižuje potreba ďalších napájacích komponentov.
2. Špičková izolácia a odolnosť:
Plne utesnené vysokokvalitnou epoxidovou živicou, ktorá ponúka vynikajúcu odolnosť proti vlhkosti, izolačnú silu a ochranu proti starnutiu – ideálne pre zložité vnútorné prostredie alebo prostredie s vysokou vlhkosťou.
Vyrobené z vysokokvalitných jadier z kremíkového oceľového plechu valcovaného za studena na zabezpečenie nízkych strát a stabilného výkonu.
3. Komplexná bezpečnostná ochrana:
Zabudované poistky na všetkých primárnych vinutiach poskytujú robustnú ochranu proti skratu.
Výmena poistiek je jednoduchá a nevyžaduje vypnutie systému, čím je zaistená maximálna doba prevádzkyschopnosti.

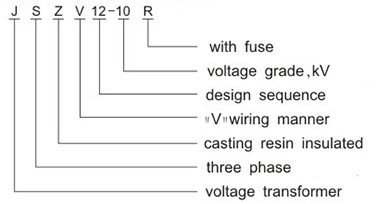

| kód | Význam | Popis |
| J | Napäťový transformátor | Identifikuje kategóriu zariadenia na okamžité rozpoznanie. |
| S | Trojfázový | Navrhnuté pre trojfázové napájacie systémy, aby spĺňali potreby viacokruhového merania a ochrany. |
| Z | Izolácia z epoxidovej živice | Označuje proces úplnej izolácie pre zvýšenú odolnosť proti vlhkosti a trvanlivosť. |
| V | Zapojenie typu V | Označuje konfiguráciu zapojenia a poskytuje flexibilitu inštalácie. |
| 12-10 | Dizajn a hodnotenie napätia | 12 je konštrukčná séria; 10 predstavuje menovité napätie (10 kV), ktoré presne zodpovedá systémovým požiadavkám. |
| R | S poistkou | Označuje integrovanú ochranu proti skratu pre zvýšenú prevádzkovú bezpečnosť. |
Na zabezpečenie dlhodobej stability a spoľahlivosti je napäťový transformátor JSZV12-10R navrhnutý tak, aby fungoval v rámci nasledujúcich parametrov prostredia. Ako profesionálna továreň s hlbokými výrobnými odbornými znalosťami môže Comewill poskytnúť aj prispôsobené úpravy pre neštandardné podmienky.
Teplotný rozsah: -5°C až +40°C
Nadmorská výška: ≤ 1000 m (dostupné vlastné riešenia pre inštalácie vo vysokých nadmorských výškach)
Relatívna vlhkosť: ≤ 80 %
Okolité prostredie: Bez korozívnych plynov, výparov alebo vodivého prachu (napr. uhlíkový alebo kovový prášok)
Vibrácie a nárazy: Miesto inštalácie musí byť bez silných vibrácií alebo mechanických otrasov.
forma1:technické údaje napäťového transformátora na meranie
| Typ | Menovitý pomer napätia (V) | Trieda presnosti a menovitý výkon (VA) | Maximálny výkon (VA) | menovitá úroveň izolácie (kV) | |
|
|
|||||
| trieda 0,2 | trieda 0,5 | ||||
| JSZV12-10R | 10 000/100 | 20 | 60 |
|
42.12.75 |
|
|
|||||
| JSZV12-10R | 10 000/100 | 20 |
|
500 | 42.12.75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
| Typ | Menovitý pomer napätia (V) | Trieda presnosti a menovitý výkon (VA) | Maximálny výkon (VA) | menovitá úroveň izolácie (kV) | |
|
|
|||||
| trieda 0,2 | trieda 0,5 | ||||
| JSZV12-10R | 10 000/100 | 20 | 60 |
|
42.12.75 |
|
|
|||||
| JSZV12-10R | 10 000/100 | 20 |
|
500 | 42.12.75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
forma 2: technický výkon transformátora napätia pre istič
| Typ | Menovitý pomer napätia (V) | Trieda presnosti a menovitý výstup (VA) | Krátkodobý maximálny výstupný výkon (VA) | menovitá úroveň izolácie (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 42.12.75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 42.12.75 |
| JSZV12-6R | 6/0,1/0,1 | 7,2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3,6/25/40 | |
| JSZV12-10R | 10/0,1 | 0,2 20 | 500 | 42.12.75 |
| JSZV12-6R | 6/0,1 | 7,2/32/60 |
Poznámky: Pre napájací zdroj pracujúci s ističom nesmie výdržné napätie presiahnuť 15 %
