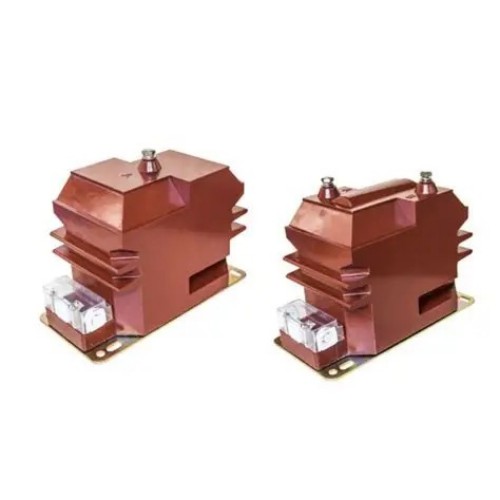

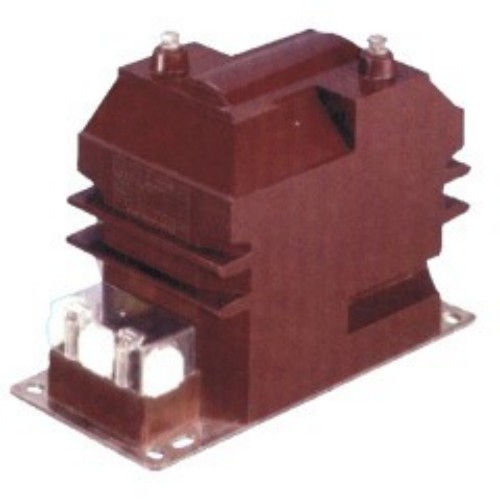

Napäťový transformátor JDZ10-3/6/10A

Vysoko kvalitný napäťový transformátor JDZ10-3/6/10A ponúka čínsky výrobca Comewill. Je navrhnutý pre kritické aplikácie, poskytuje spoľahlivý výkon pre meranie napätia, meranie energie, monitorovanie v reálnom čase a ochranu relé v systémoch vysokého napätia.

Séria JDZ10 je navrhnutá tak, aby vyhovovala napäťovým úrovniam 3 kV, 6 kV a 10 kV, s kompatibilitou pre frekvencie 50 Hz aj 60 Hz, vďaka čomu sú prispôsobiteľné rôznym prevádzkovým podmienkam stredného napätia. Tieto transformátory, vyrobené v prísnom súlade s normami IEC 186 a GB1207-2006, poskytujú stabilný a spoľahlivý základ pre meranie a ochranu systému. Ako dôveryhodná továreň so sídlom v Číne spoločnosť Comewill zaisťuje, že každá jednotka spĺňa prísne kritériá kvality.

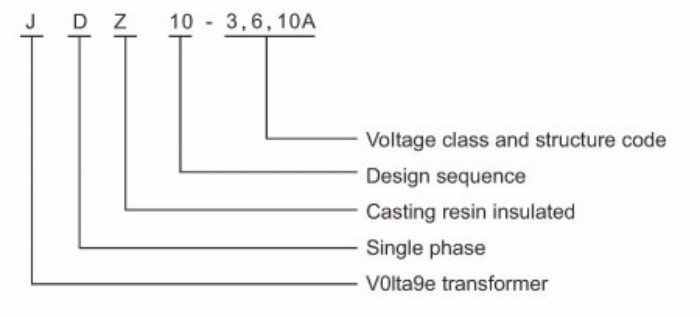

Typové označenie

Modelové označenie napäťových transformátorov Comewill RZL-10 a JDZ10-3/6/10 jasne definuje základné atribúty zariadenia:
J: Transformátor napätia – špecifikuje kategóriu zariadenia.
D: Jednofázový – vhodný pre aplikácie jednofázových energetických systémov.
Z: Izolácia z epoxidovej živice – zvyšuje izolačný výkon a odolnosť.
3, 6, 10: Úrovne napätia – identifikuje kompatibilitu so systémami 3kV, 6kV a 10kV.

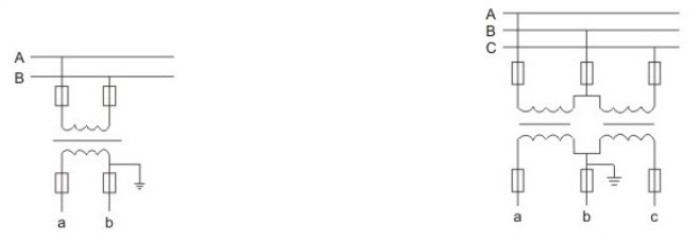

Schémy zapojenia

Transformátory podporujú konfigurácie jednofázového aj trojfázového vedenia, čím poskytujú flexibilitu pre rôzne požiadavky na inštaláciu.
Schéma zapojenia jednofázového vedenia
Schéma zapojenia trojfázového vedenia

Schéma zapojenia jednofázového vedenia Schéma zapojenia trojfázového vedenia

Servisné podmienky

Na zabezpečenie optimálneho výkonu a predĺženej životnosti sa pre napäťový transformátor Comewill JDZ10-3/6/10A odporúčajú nasledujúce prevádzkové podmienky:
Nadmorská výška: Vhodné pre inštaláciu do 3000 metrov nad morom, so stabilnou prevádzkou vo vysokohorských oblastiach bez špeciálnych úprav.
Teplota okolia: Rozsah prevádzkových teplôt od -5 °C do +40 °C, aby sa zabránilo degradácii izolácie a odchýlke presnosti.
Relatívna vlhkosť: Maximálne 65 % pri 20 °C, aby sa zabránilo starnutiu vnútorných komponentov spôsobenému vlhkosťou.
Úroveň znečistenia: Navrhnuté pre prostredie znečistenia triedy II, schopné zvládnuť menšiu vnútornú alebo vonkajšiu kontamináciu.
Inštalačné prostredie: Nemalo by obsahovať korozívne plyny na ochranu krytu a vnútorného vinutia.
Ak je inštalačné prostredie na vašej strane špeciálne (napríklad vysoká vlhkosť a korozívne plyny), môžete vopred komunikovať a prispôsobiť si plán prispôsobenia!

Technické parametre

Napäťový transformátor JDZ10-3/6/10A je vyrobený v súlade s normami GB20840.3-2013 a GB20840.1-2010, čím je zabezpečený úplný súlad s národnými požiadavkami. Kľúčové špecifikácie zahŕňajú:
Výkonový faktor zaťaženia: cos Φ = 0,8 (oneskorenie), v súlade s charakteristikami konvenčného sekundárneho okruhu.
Povrchová vzdialenosť: Navrhnuté pre úroveň znečistenia II, čím sa minimalizuje riziko preskoku izolácie.
Výkon: Stabilná odozva merania a ochrany pri štandardných prevádzkových podmienkach.

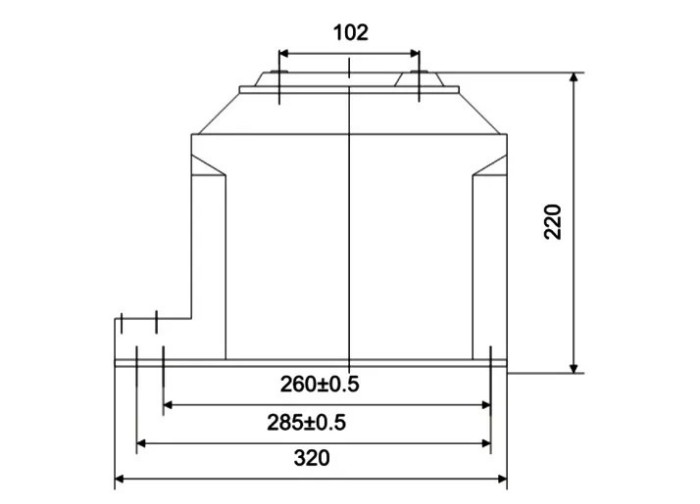

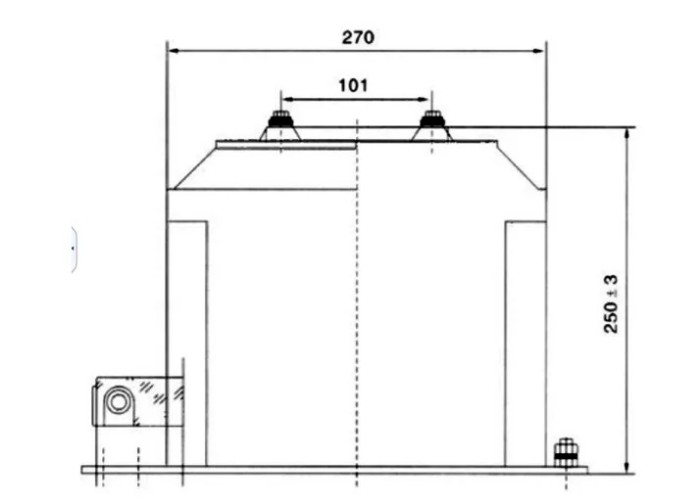

Obrys a rozmery inštalácie

FAQ

1. Aké sú kľúčové vlastnosti tohto transformátora napätia JDZ10-3/6/10A?
Izolácia z epoxidovej živice, plne utesnená, jednofázový dizajn, kompaktná veľkosť a vysoká odolnosť.

2. Aké úrovne napätia a frekvencie sú podporované?
3kV, 6kV a 10kV, kompatibilné s 50Hz alebo 60Hz systémami.

3. Aké normy spĺňa?
IEC 186 a GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Aké sú požadované prevádzkové podmienky?
Nadmorská výška ≤3000 m, teplota -5°C až +40°C, vlhkosť ≤65% pri 20°C, úroveň znečistenia triedy II, žiadne korozívne plyny.

5. Dá sa prispôsobiť pre špeciálne prostredia?
Áno, Comewill ponúka prispôsobenie pre vysokú vlhkosť alebo korozívne podmienky.

6. Čo znamenajú vzorové písmená?
J = Napäťový transformátor, D = Jednofázový, Z = Izolácia z epoxidovej živice, 3/6/10 = Úroveň napätia.

7. Aké triedy presnosti sú k dispozícii?
0,2, 0,5, 1 a 6P, s menovitými výkonmi od 15VA do 90VA.
