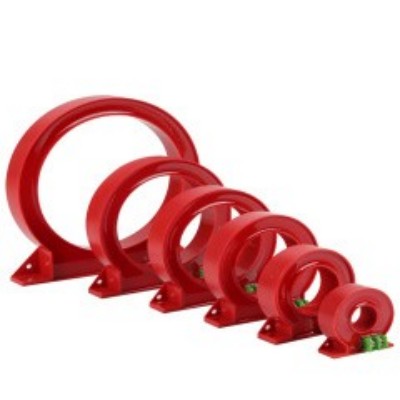

Ako profesionálny výrobca v Číne by vám spoločnosť Comewill rada poskytla prispôsobený transformátor prúdu typu ZCT s nulovou sekvenciou.
Hlavnou funkciou nulového sledu prúdového transformátora typu Comewill typu ZCT je detekovať nevyvážené prúdy v trojfázových energetických systémoch - inými slovami, súčet trojfázových prúdov, v priemysle známy aj ako "neutrálny prúd", pretože táto časť prúdu tečie v neutrálnom vodiči trojfázového systému. Jeho pôvodným konštrukčným zámerom je presne zachytiť tento komponent s nulovou sekvenciou, ktorý môže byť veľmi užitočný pri monitorovaní normálnej prevádzky energetického systému a ochrane pred poruchami. Je to kľúčová voľba pre kupujúceho na zlepšenie úrovne bezpečnosti systému.
Pri praktickom použití, keď sa v napájacom systéme vyskytne uzemňovací prúd s nulovou sekvenciou, môže dokonale spolupracovať s reléovými ochrannými zariadeniami a signálnymi systémami, spúšťať činnosti komponentov týchto zariadení a dosiahnuť stabilné ochranné a monitorovacie funkcie. A inštalácia je tiež veľmi pohodlná. Môže byť inštalovaný priamo na nulový vodič trojfázového systému bez dodatočných úprav obvodu, čo tiež robí veľa kupujúcich bez obáv.
Ak dôjde k úrazu elektrickým prúdom alebo k poruche úniku v obvode, aj keď je poruchový prúd veľmi malý, tento nulový prúdový transformátor typu ZCT to dokáže rýchlo zistiť a sekundárna strana okamžite vydá prúd s nulovou sekvenciou. Následne zariadenia pripojené k sekundárnemu vedeniu aktivujú ochranný mechanizmus, buď automaticky prerušia napájanie, aby sa zabránilo rozšíreniu poruchy; Buď vydajte poplachový signál, ktorý upozorní personál, aby s ním zaobchádzal včas, čím sa dá nielen vyhnúť poškodeniu elektrického zariadenia, ale aj výrazne znížiť riziko zásahu personálu elektrickým prúdom.
Kvôli týmto praktickým výhodám je prúdový transformátor typu ZCT bezsekvenčný prúdový transformátor vysokofrekvenčným zakúpeným bezpečnostným ochranným zariadením v systémoch distribúcie energie, riadiacich centrách motorov a iných elektrických zariadeniach, ktoré sú náchylné na poruchy uzemnenia. Ak máte potreby hromadného obstarávania pre transformátory prúdu s nulovou sekvenciou typu ZCT alebo potrebujete prispôsobiť parametre alebo konzultovať technické otázky, spoločnosť Welcome (Wenzhou) Electric Co., Ltd. môže poskytnúť profesionálne služby na jednom mieste, aby plne vyhovovala potrebám obstarávania v rôznych oblastiach, čo vám umožní nakupovať a používať s pokojom.
ZCT sú bezproblémové a spoľahlivé nástroje vytvorené pre trojfázové elektrické systémy – tu je to, vďaka čomu vynikajú v skutočných nastaveniach:
Nájde nevyvážený prúd a zemné poruchy: Tieto jednotky sú vyrobené na meranie nevyváženého prúdu v trojfázových systémoch (to je súčet trojfázových prúdov). Takže ak poruchový prúd uniká z jedného alebo viacerých fázových vodičov do zeme – čo je zemná porucha – ZCT ho okamžite zachytia.
Mimoriadne citlivý na malé prúdy: Ani nepatrné stopy zemného poruchového prúdu neprekĺznu. To je kľúčom k tomu, aby sa zariadenie nepokazilo a chránilo pracovníkov pred úrazom elektrickým prúdom.
Zostáva presné aj pri rušení: Poskytujú presné údaje o nulovej zložke prúdu, aj keď je v systéme veľa elektrického šumu alebo rušenia. Žiadne škvrnité údaje, keď je niečo hlučné.
Jednoduchá inštalácia, žiadne prestoje: Stačí ich omotať okolo neutrálneho vodiča trojfázového systému. Nie je potrebné prerušovať okruh alebo vypínať napájanie záťaže – nastavenie je rýchle a nenaruší prácu.
Pracuje s rôznymi frekvenciami: nulový prúdový transformátor typu ZCT beží od 50 Hz do 400 Hz a pokrýva väčšinu bežných elektrických nastavení. Či už ide o štandardný priemyselný systém alebo niečo viac špecializované, presne zapadnú.
Nezahltia váš systém: Majú nízku záťaž, takže nepridávajú dodatočné zaťaženie okruhu. A nezničia presnosť iných meracích nástrojov, ktoré používate.
| Elektrické parametre | Mechanické parametre | ||
| Frekvencia | 50 ~ 400 Hz | Shell | ABS (trieda spomaľovača horenia 94-V0) |
| Hodnotený vstup | 10 mA ~ 5 A | Paličkovať | PBT |
| Rozsah merania | 10%In~130%In | železné jadro | Ni oceľ/nanokryštalická |
| Menovitý výstup | 0~1v (A alebo) 0~0,25mA | Vnútorná štruktúra | Odlievanie z epoxidovej živice šetrné k životnému prostrediu |
| Pomerový rozdiel | ≤±0,1% | Stavebný plán | Skrutkové upevnenie |
| Fázový rozdiel | ≤±10 | Pracovná teplota | -25 ℃ ~ +75 ℃ |
| Dielektrická pevnosť | 2,5 KV/1 mA/1 min | Okolitá vlhkosť | ≤ 85 % |
| Izolačný odpor | DC 500V/1000MΩ/min | Spôsob zapojenia | Typ koncovky/tienený točený drôt 1,5m |

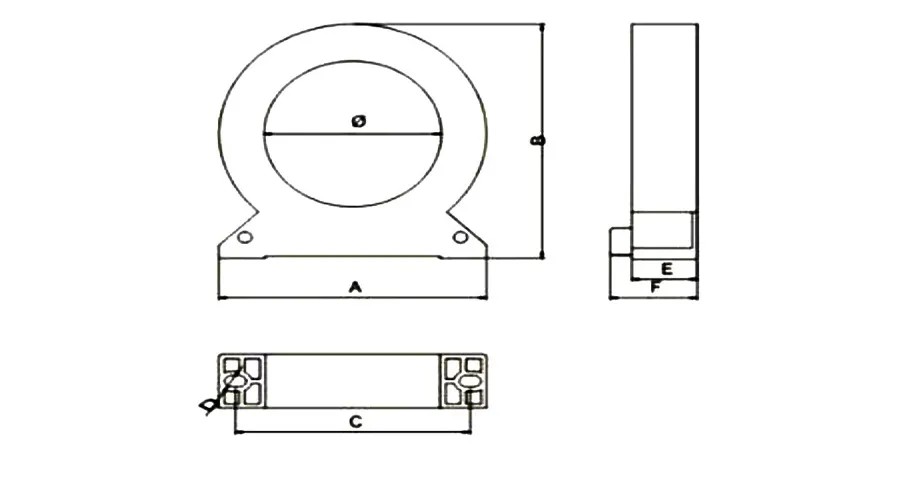

Mechanický rozmer (len pre referenciu)
| Špecifikácie modelu | Rozmery | ||||||
| Referenčný prúd | ø | A | B | C | D | E | |
| ZCT-25 | ≤63A | 25 | 104 | 55 | 45 | 4 | 29 |
| ZCT-45 | ≤ 100 A | 45 | 104 | 78 | 66 | 5 | 32 |
| ZCT-65 | ≤225A | 65 | 124 | 98 | 86 | 5 | 32 |
| ZCT-80 | ≤ 400 A | 80 | 138 | 113 | 101 | 5 | 34 |
| ZCT-100 | ≤630A | 100 | 158 | 135 | 123 | 5 | 34 |
| ZCT-150 | ≤1000A | 150 | 158 | 187 | 170 | 5 | 35 |
