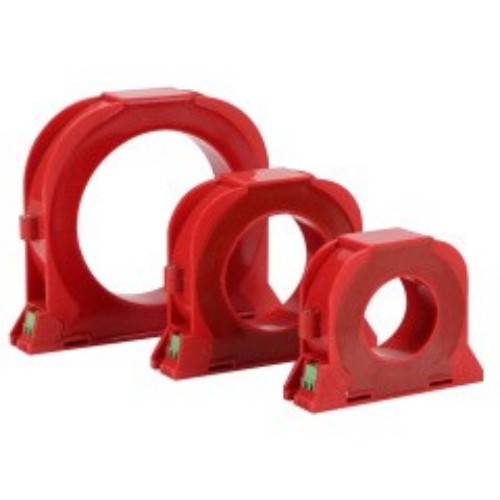

Ako profesionálny výrobca v Číne by vám spoločnosť Comewill rada poskytla prispôsobený transformátor prúdu typu CTK s nulovou sekvenciou. Hlavnou funkciou it je zachytiť zložku prúdu s nulovou sekvenciou – súčet trojfázových prúdov, v priemysle známy aj ako „prúd neutrálneho vedenia“, pretože táto časť prúdu tečie v nulovom vodiči trojfázového systému. Pre projekty obstarávania s požiadavkami na ochranu bezpečnosti napájania je presná detekcia tohto produktu hlavným vrcholom, ktorý je veľmi vhodný pre rôzne scenáre, ktoré vyžadujú spoľahlivé monitorovanie porúch uzemnenia.
V praktickom použití budú prúdové transformátory typu CTK použité v spojení s reléovými ochrannými zariadeniami alebo signalizačnými systémami. Keď sa v napájacom systéme vyskytne uzemňovací prúd s nulovou sekvenciou (ako je elektrický šok alebo porucha zvodu v obvode), sekundárna strana transformátora vydá zodpovedajúci prúd s nulovou sekvenciou, ktorý spustí činnosť zariadenia pripojeného k sekundárnemu vedeniu, ako je prerušenie napájania, vydávanie výstražných signálov atď., čím sa v konečnom dôsledku dosiahne ochrana a monitorovanie obvodu a zariadenia. Pre kupujúceho bezproblémová spolupráca s podporným zariadením výrazne zvyšuje praktickú aplikačnú hodnotu produktu.
Pri inštalácii sa tento transformátor zvyčajne montuje na nulový vodič trojfázového systému a môže vydávať signál úmerný zložke prúdu s nulovou sekvenciou. Stojí za zmienku, že aj keď je poruchový prúd malý, dokáže presne zistiť poruchy uzemnenia, čo rieši kľúčový problém ochrany elektrickej bezpečnosti. Vďaka tomu je možné predísť poškodeniu zariadenia v dôsledku porúch a znížiť riziko úrazu elektrickým prúdom pre personál. Preto je populárnou voľbou pri nákupe v systémoch distribúcie energie, riadiacich centrách motora a iných elektrických zariadeniach, ktoré sú náchylné na poruchy uzemnenia.
Ak je potrebné hromadné obstarávanie, prispôsobenie alebo technickú konzultáciu prúdových transformátorov s nulovou sekvenciou typu CTK, spoločnosť Welcome (Wenzhou) Electric Co., Ltd. môže poskytnúť profesionálne komplexné služby na splnenie rôznych potrieb projektov v rôznych oblastiach, ako je priemysel, obchod a infraštruktúra.
| Elektrické parametre | Mechanické parametre | ||
| Frekvencia | 50 ~ 400 Hz | Shell | ABS (trieda spomaľovača horenia 94-V0) |
| Hodnotený vstup | 10 mA ~ 5 A | Paličkovať | PBT |
| Rozsah merania | 10%In~130%In | železné jadro | Ni oceľ/nanokryštalická |
| Menovitý výstup | 0~1v (A alebo) 0~0,25mA | Vnútorná štruktúra | Odlievanie z epoxidovej živice šetrné k životnému prostrediu |
| Pomerový rozdiel | ≤±0,1% | Stavebný plán | Skrutkové upevnenie |
| Fázový rozdiel | ≤±10 | Pracovná teplota | -25 ℃ ~ +75 ℃ |
| Dielektrická pevnosť | 2,5 KV/1 mA/1 min | Okolitá vlhkosť | ≤ 85 % |
| Izolačný odpor | DC 500V/1000MΩ/min | Spôsob zapojenia | Typ koncovky/tienený točený drôt 1,5m |

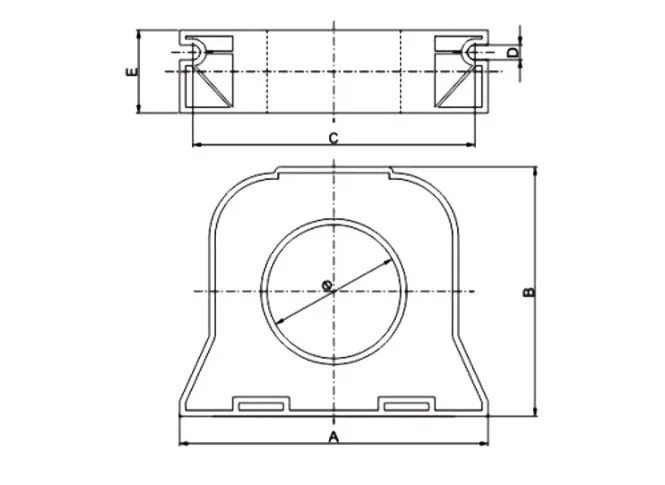

Mechanický rozmer (len pre referenciu)
| Špecifikácie modelu | Rozmery | ||||||
| Referenčný prúd | ø | A | B | C | D | E | |
| ČTK-45 | ≤ 100 A | 45 | 104 | 81 | 95 | 5 | 28 |
| ČTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| ČTK-80 | ≤ 400 A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
1, Hlavné výhody
Dokáže presne detegovať nevyvážené prúdy: nulové prúdové transformátory typu CTK sú špeciálne navrhnuté pre trojfázové napájacie systémy a dokážu merať nevyvážené prúdy tvorené súčtom trojfázových prúdov. Ak dôjde k úniku poruchového prúdu z jedného alebo viacerých fázových vodičov do zeme, to znamená, že dôjde k poruche uzemnenia, dá sa to včas zistiť.
Extrémne vysoká citlivosť: tento transformátor dokáže detekovať aj malé zemné prúdy. Týmto spôsobom môže zabrániť poruche zariadenia v dôsledku porúch, znížiť riziko úrazu elektrickým prúdom pre personál a zvýšiť bezpečnosť elektrického systému.
Presné meranie: Aj v prítomnosti silného hluku alebo iného rušenia na mieste poskytuje presné výsledky merania pre nulovú sekvenciu prúdových transformátorov typu CTK, ktoré môžu poskytnúť spoľahlivú dátovú podporu pre následné ochranné akcie.
Inštalácia bez dotyku obvodu: Je obzvlášť vhodné inštalovať bez odpojenia obvodu alebo zastavenia záťaže. Jednoducho ho umiestnite na nulový vodič trojfázového systému bez ovplyvnenia normálnej prevádzky systému.
Široká frekvencia prispôsobivosti: Pracovná frekvencia môže pokryť 50 Hz až 400 Hz a môže sa prispôsobiť akémukoľvek bežnému scenáru spotreby elektriny s dobrou kompatibilitou.
Neovplyvnenie činnosti obvodu: Samotné zaťaženie je veľmi nízke, čo nebude mať významný vplyv na činnosť obvodu, ani nebude rušiť presnosť iných meracích zariadení v systéme, zabezpečujúcich stabilnú prevádzku celého elektrického systému.
Scenár monitorovania elektrického požiaru
Systém ochrany pred požiarom a únikom
Zariadenie na ochranu elektromagnetického relé
Zariadenia na ochranu mikropočítačov atď
