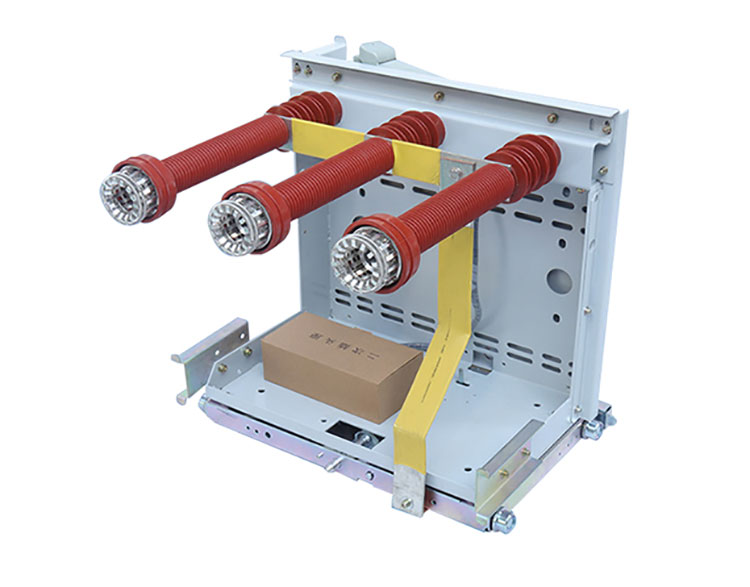

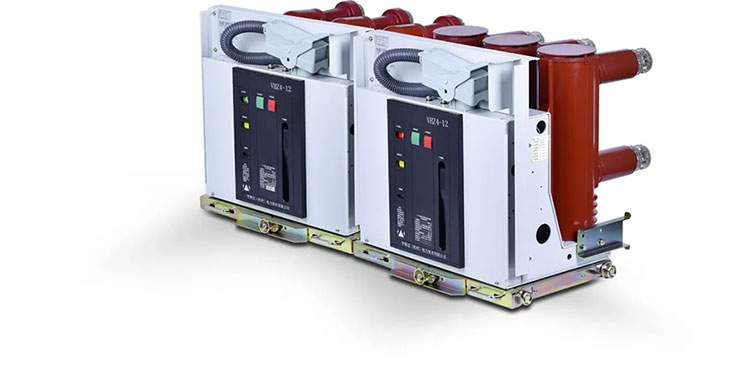

Comewill, čínsky výrobca a dodávateľ, poskytuje kvalituVonkajší vákuový istič, ktorý prerušuje poruchové prúdy pomocou vákuovej zhášacej komory a pružinového alebo elektromagnetického ovládacieho mechanizmu. Vďaka kompaktnej konštrukcii, rýchlemu prerušeniu oblúka a vysokej prispôsobivosti k životnému prostrediu sú tieto ističe široko inštalované vo vonkajších elektrických sieťach s menovitým napätím typicky v rozsahu od 5 kV do 40,5 kV.
Vonkajší vákuový istič je navrhnutý na inštaláciu v prostredí distribúcie energie pod holým nebom. Ako médium na zhášanie oblúka používa vákuový prerušovač a funguje prostredníctvom pružiny alebo elektromagnetického mechanizmu na otváranie a zatváranie elektrického obvodu.
Keď dôjde k poruche, kontakty sa vo vákuovej komore oddelia a vytvorí sa elektrický oblúk. Pretože je prostredie pod vysokým vákuom, oblúk rýchlo zhasne a prúd je bezpečne prerušený. Tieto ističe sa bežne používajú vo vonkajších rozvodniach, rozvodných systémoch namontovaných na stĺpoch a infraštruktúre siete.
Prevádzka anVonkajší vákuový ističpozostáva hlavne z dvoch častí: vákuového prerušovača a ovládacieho mechanizmu.
Prerušenie vákuového oblúka
Keď sa istič otvorí, medzi oddeľovacími kontaktmi sa vytvorí oblúk. Vo vákuovej komore sa oblúk rýchlo rozptýli, pretože tam nie sú takmer žiadne častice plynu, ktoré by ho udržali.
Mechanizmus skladovania energie
Pružinový mechanizmus ukladá mechanickú energiu a uvoľňuje ju počas prevádzky, čím poháňa kontakty, aby sa rýchlo pohybovali a prerušovali prúd.
Rýchla prevádzková doba
Typický čas otvorenia je ≤45 ms, čo umožňuje ističu izolovať poruchy skôr, ako sa poškodenie zariadenia rozšíri cez systém.
Profesionálna továreň v Číne vyrábajúca zariadenia vonkajších vákuových ističov sa zvyčajne riadi štandardnými technickými indikátormi používanými v distribučných sieťach.
Menovité napätie
Bežné úrovne zahŕňajú 12 kV, 24 kV a 40,5 kV.
Rated Current
Typický menovitý prúd sa pohybuje od 630A do 1600A v závislosti od kapacity systému.
Skratový vypínací prúd
Väčšina ističov podporuje prerušovaciu kapacitu 20 kA až 31,5 kA.
Podmienky prostredia
Vonkajšie zariadenia vo všeobecnosti fungujú pri teplotách od -40 °C do +40 °C a sú navrhnuté s odolnosťou voči znečisteniu v kontaminovanom prostredí.
Mechanický život
Mechanická životnosť mnohých ističov dosahuje 10 000 operácií alebo viac.
Správna inštalácia pomáha zabezpečiť stabilnú prevádzku vonkajšieho vákuového ističa v teréne.
Montážna konštrukcia
Istič je upevnený na určenom oceľovom ráme alebo konštrukcii stĺpa, zvyčajne inštalovaný vo výške 4 metre alebo vyššej.
Zostava komponentov
Komponenty sa inštalujú postupne: konštrukčný rám → izolátor stĺpika → vákuový prerušovač → prípojnice.
Elektrické pripojenie
Rozstup výstupného vedenia a vzdialenosť pólov musia spĺňať konštrukčné normy a koncové spoje by mali byť chránené antikoróznym mazivom.
1. Rýchle zhášanie oblúka
Technológia vákuového prerušenia umožňuje rýchle potlačenie oblúka a znižuje riziko poškodenia zariadenia.
2. Dizajn kompatibilný so životným prostredím
Nie je potrebný žiadny izolačný olej ani plyn SF6, čo pomáha predchádzať únikom alebo emisiám.
3. Nízke požiadavky na údržbu
Utesnená vákuová komora znižuje opotrebovanie vnútorných kontaktov a minimalizuje rutinný servis.
4. Kompaktná a ľahká konštrukcia
V porovnaní s tradičnými olejovými ističmi je konštrukcia menšia a ľahšie sa prepravuje a inštaluje.
5. Prispôsobenie sa vonkajším podmienkam
Kompozitné izolačné materiály, ako je silikónová guma alebo epoxidová živica, pomáhajú odolávať vzplanutiu znečistenia, ultrafialovému žiareniu a teplotným zmenám.
