Comewill, dôveryhodný výrobca a dodávateľ elektrických zariadení so sídlom v Číne, ponúka vysokú kvalituKombinované prístrojové transformátoryktoré integrujú funkcie prúdového a napäťového transformátora do jednej jednotky. Tieto transformátory, ktoré sú dostupné na sklade, veľkoobchodne a na mieru, poskytujú kompaktné, bezpečné a cenovo výhodné riešenia na meranie a ochranu elektrickej energie v distribučných systémoch. Sú široko používané v priemyselných, baníckych a vidieckych aplikáciách elektrickej siete.

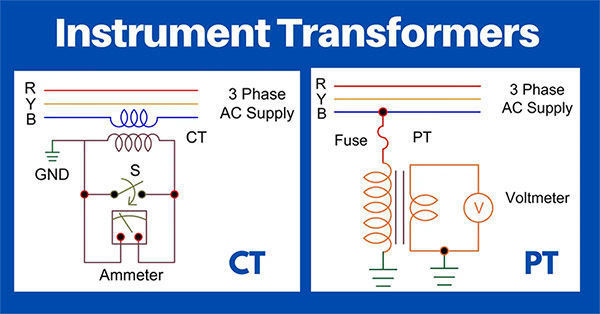

Kombinované prístrojové transformátory sú druhom elektrického zariadenia, ktoré spája funkcie prúdového a napäťového transformátora do jedného krytu. Prúdová jednotka je zapojená sériovo k silnoprúdovému vedeniu, zatiaľ čo napäťová jednotka je zapojená paralelne k vysokonapäťovému vedeniu. Obe jednotky majú spoločné jadro a izoláciu, čo umožňuje súčasný zber napäťových a prúdových signálov pri izolácii vysokonapäťových primárnych obvodov od sekundárnych meracích zariadení. Tento dizajn zaisťuje bezpečnosť operátora a zariadenia a zároveň znižuje zložitosť inštalácie.
Meranie napätia
Napäťová časť indukuje proporcionálne nízke napätie v sekundárnom vinutí, keď cez primárny obvod preteká vysoké napätie. Tento nízkonapäťový výstup (typicky 100 V) potom využívajú voltmetre, elektromery alebo ochranné relé.
Meranie prúdu
Prúdová sekcia premieňa veľké primárne prúdy na malé, merateľné sekundárne prúdy (zvyčajne 5A alebo 1A). Tieto výstupy sú dodávané do meračov prúdového transformátora alebo reléových ochranných zariadení, pričom zachovávajú presné monitorovanie a meranie.
Izolácia a bezpečnosť

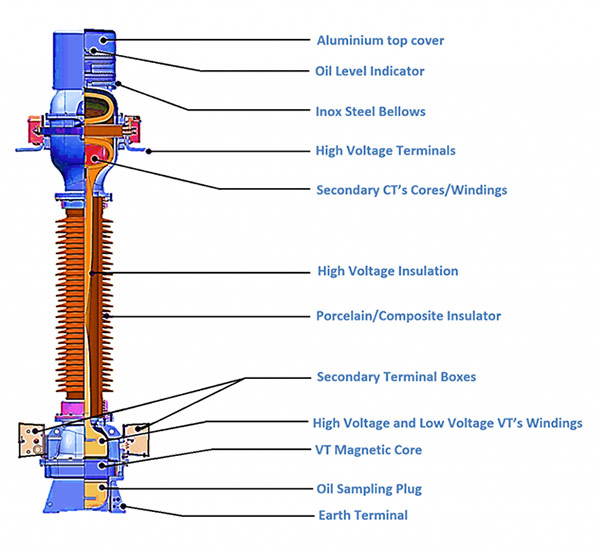

Vnútri kombinovaného transformátora sú prúdové a napäťové jednotky zapuzdrené v zdieľanom izolačnom plášti, často naplnenom olejom alebo epoxidovým odliatom. Sekundárna strana musí byť uzemnená a obvody sa musia vyhýbať otvoreným alebo skratovým stavom, aby bola zaistená bezpečnosť.

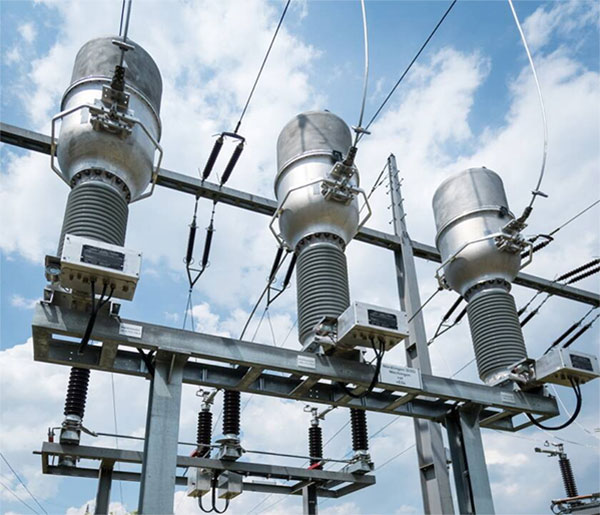

Továreň ComewillKombinované prístrojové transformátorysú vhodné pre:
Vysokonapäťové meracie boxy
Stĺpové transformátory
Rozvodné skrine
Sú užitočné najmä v scenároch trojfázového merania, ako sú konfigurácie V/V (dva napäťové transformátory) alebo Y/Y (tri napäťové transformátory) pre vyvážené alebo nevyvážené záťaže.
1. Kompaktný dizajn a jednoduchá inštalácia – Integrácia prúdových a napäťových transformátorov do jednej jednotky znižuje pôdorys a zjednodušuje nastavenie.
2. Efektívnosť nákladov – Nákup kombinovanej jednotky znižuje náklady na samostatné transformátory, zložitosť výroby a čas inštalácie.
3. Elektrická izolácia a spoľahlivosť – Úplné oddelenie vysokonapäťových primárnych a nízkonapäťových sekundárnych okruhov zaisťuje bezpečnosť obsluhy a zariadenia.
4. Integrované meranie a ochrana – poskytuje súčasne štandardné výstupy pre elektromery a reléové ochranné zariadenia.
5. Prispôsobivosť k životnému prostrediu – Olejom ponorené alebo plynom izolované konštrukcie umožňujú dlhodobú prevádzku vonku alebo v drsných podmienkach.
Kombinovaný transformátor – Kombinuje prúdové a napäťové transformátory do jedného zariadenia pre kompaktnú inštaláciu a synchronizované meranie. Vhodné pre priestorovo obmedzené alebo nákladovo citlivé projekty.
Delený transformátor – oddeľuje prúdové a napäťové transformátory pre flexibilné umiestnenie a optimalizovanú presnosť. Umožňuje prispôsobený výber pre rôzne úrovne napätia a prúdu.
Comewill, ako továreň a dodávateľ so sídlom v Číne, poskytuje kvalitu, nízku cenu a prispôsobenúkombinované prístrojové transformátoryktoré sú skladom pre rýchle dodanie. Naše systémy prúdových transformátorov sú vyrábané podľa prísnych noriem kvality, aby spĺňali priemyselné a úžitkové požiadavky, zaisťujú presné meranie, prevádzkovú bezpečnosť a spoľahlivé dlhodobé používanie.
