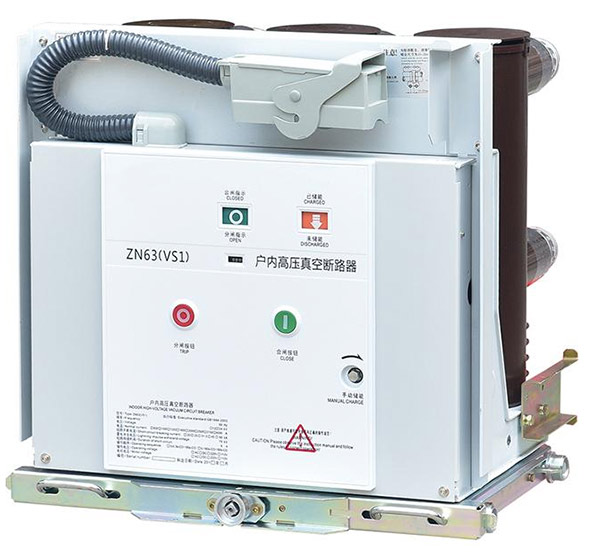

Vákuový ističtechnológia sa stala dôležitým spínacím riešením pre rozvod vysokého napätia, pretože kombinuje prerušenie oblúka vo vákuu s kompaktnou mechanickou štruktúrou a riadenou elektrickou prevádzkou. Keď sa kontakty vo vnútri utesneného vákuového prerušovača oddelia, oblúk sa preruší procesom, ktorý sa zásadne líši od prerušenia okruhu vzduchu, oleja alebo plynu. Táto architektúra môže podporovať rýchle odstraňovanie porúch, redukovaný rutinný servis prerušovacej komory, kompaktnú konštrukciu rozvádzača a opakované spínanie za definovaných prevádzkových podmienok. Výkon ističa však nemožno hodnotiť len podľa jeho prerušujúceho média. Menovité napätie, menovitý prúd, schopnosť skratu, úroveň izolácie, kontaktný systém, ovládací mechanizmus, ochranné relé, riadiace napätie, prostredie inštalácie, mechanická odolnosť a príslušné testovacie požiadavky, to všetko prispieva k finálnemu systému. Pochopenie týchto vzťahov je nevyhnutné pre inžinierov, výrobcov rozvádzačov, verejné služby, priemyselné zariadenia, projekty obnoviteľnej energie a iných používateľov stredného napätia.
Obsah
Kliknutím na ľubovoľnú tému prejdete priamo do sekcie.
- 1. Prečo potrebuje spínanie stredného napätia špeciálnu ochranu?
- 2. Ako funguje prerušenie vákuového oblúka?
- 3. Aké sú hlavné komponenty Breaker?
- 4. Ako menovité napätie a prúd ovplyvňujú výber?
- 5. Prečo sú schopnosť skratu a rýchlosť prerušenia dôležité?
- 6. Ako operačný mechanizmus ovplyvňuje výkon?
- 7. Aký je rozdiel medzi vnútorným a vonkajším dizajnom?
- 8. Ako sa vákuové ističe porovnávajú s inými technológiami prerušenia?
- 9. Ako funguje istič s ochrannými relé a snímačmi?
- 10. Ktoré aplikácie používajú túto technológiu prepínania?
- 11. Akým bežným chybám pri výbere a inštalácii sa treba vyhnúť?
- 12. Ako by sa malo hodnotiť testovanie a normy?
- 13. Čo by mala obsahovať profesionálna technická špecifikácia?
- 14. Často kladené otázky
Prečo potrebuje spínanie stredného napätia špeciálnu ochranu?
Vysokonapäťové elektrické systémy pracujú na napäťových úrovniach, ktoré si vyžadujú starostlivo koordinované spínacie a ochranné zariadenia. Spínacie zariadenie musí nielen prenášať normálny zaťažovací prúd, ale aj správne reagovať, keď sa v sieti vyskytne porucha.
Elektrické rozvodné siete bežne spájajú transformátory, motory, generátory, priemyselné napájače, inžinierske siete, obnoviteľné zdroje energie a iné záťaže. Za normálnych podmienok prúdi nepretržite cez vodiče a spínacie zariadenia. Počas skratu sa však prúd môže dramaticky zvýšiť a spôsobiť značné tepelné a elektrodynamické napätie.
Istič poskytuje riadenú metódu prerušenia tohto prúdu. Jeho činnosť je potrebné zosúladiť s ochrannými relé, prúdovými transformátormi, napäťovými transformátormi, riadiacimi obvodmi a celkovou filozofiou ochrany elektrickej siete.
Obzvlášť dôležité je prerušovacie médium. Historicky ističe používali niekoľko metód na ovládanie oblúka, ktorý vzniká pri oddelení kontaktov. Vzduch, olej a rôzne plyny boli použité v rôznych generáciách zariadení. Vákuová technológia poskytuje ďalší prístup, v ktorom proces primárneho prerušenia oblúka prebieha vo vnútri utesneného vákuového prerušovača.
Istič môže pripojiť alebo odpojiť definovaný elektrický obvod za svojich menovitých prevádzkových podmienok.
Keď ochranný systém zistí poruchu, istič môže otvoriť a prerušiť prúd v rámci svojej špecifikovanej schopnosti prerušenia.
Keď je istič integrovaný do vhodnej architektúry rozvádzača, môže sa podieľať na definovaných postupoch izolácie a údržby.
Prevádzka ističa spolupracuje so snímacími a ochrannými zariadeniami na izoláciu porúch pri zachovaní zamýšľanej distribučnej štruktúry.
Funkcia ističa by sa preto mala posudzovať na úrovni systému. Vysoká hodnota prerušenia nemôže kompenzovať nesprávne nastavenie ochrany. Dobre navrhnutý istič nedokáže kompenzovať neadekvátne ukončenie kábla. Sofistikovaný ovládač nedokáže opraviť mechanický mechanizmus, ktorý nebol správne udržiavaný.
Dobré inžinierstvo rozvádzačov spája tieto prvky. Istič, prípojnica, napájač, ochranné relé, prístrojové transformátory, riadiace napájanie, blokovania a kryt musia byť špecifikované okolo rovnakého elektrického systému.
Prečo sa prerušenie poruchy líši od bežného spínania
Otvorenie obvodu za normálnych podmienok zaťaženia a odstránenie skratu nie sú ekvivalentné operácie. Počas poruchy môže byť prúd oveľa väčší a elektrická energia spojená s poruchou je významná.
Istič musí byť preto schopný prerušiť prúd pri napätí a systémových podmienkach, pre ktoré bol navrhnutý. Proces prerušenia musí tiež nastať dostatočne rýchlo, aby ochránil pripojené zariadenie a zachoval zamýšľanú koordináciu ochrany.
Vďaka tomu je technológia prerušenia skôr základným technickým rozhodnutím než vlastnosťou kozmetického produktu.
Ako funguje prerušenie vákuového oblúka?
Charakteristickou charakteristikou vákuového prerušenia je použitie utesneného vákuového prerušovača ako komory na zhášanie oblúka. Prerušovač obsahuje pevné a pohyblivé elektrické kontakty uzavreté v prostredí s riadeným vákuom.
Keď sú kontakty zatvorené, cez kontaktné plochy preteká prúd. Keď ovládací mechanizmus vydá príkaz na otvorenie ističa, pohyblivý kontakt sa oddelí od pevného kontaktu. Keď sa kontaktné plochy oddelia, môže sa medzi nimi vytvoriť elektrický oblúk.
Na rozdiel od oblúka vo vzduchu, vákuový prerušovač neposkytuje dostatočné plynné médium na udržanie konvenčnej ionizovanej dráhy. Proces prerušenia je preto do značnej miery riadený kovovými parami generovanými z kontaktného materiálu počas separácie.
Oddelenie kontaktov
Pohyb otvárania musí byť presne kontrolovaný. Rýchlosť kontaktu, dráha kontaktu, tlak kontaktu a mechanický vzťah medzi pohyblivým kontaktom a ovládacím mechanizmom ovplyvňujú výkon.
Kontakty potrebujú dostatočný pohyb na vytvorenie požadovanej dielektrickej vzdialenosti po prerušení prúdu. Mechanický mechanizmus preto musí zabezpečiť konzistentný pohyb pri opakovaných operáciách.
Správanie sa kovových pár
Počas iskrenia môže materiál z kontaktov vytvárať kovové výpary. Táto para poskytuje dočasné vodivé médium, ktoré podporuje oblúk. Keď sa prúd v obvode so striedavým prúdom priblíži k svojej prirodzenej nule, oblúk môže zhasnúť a para kovu rýchlo kondenzuje.
Prerušovač musí potom obnoviť dostatočnú dielektrickú pevnosť medzi oddelenými kontaktmi, aby odolal elektrickému obnovovaciemu napätiu.
Kontaktný materiál
Kontaktný materiál je významnou súčasťou konštrukcie vákuového zhášadla. Musí podporovať prenos prúdu, prerušenie oblúka, odolnosť proti erózii a obnovu dielektrika.
Rôzne konštrukcie prerušovačov používajú špecifické kontaktné zliatiny a geometrie na riadenie distribúcie prúdu a magnetických efektov počas prerušenia.
Tienenie
Výpary kovov vznikajúce pri prerušení sa môžu usadzovať na okolitých povrchoch. Tieniace štruktúry vo vnútri prerušovača pomáhajú kontrolovať, kam sa tento materiál pohybuje, a pomáhajú udržiavať požadované rozloženie elektrického poľa.
| Fáza prerušenia | Čo sa stane | Požiadavka na dizajn |
|---|---|---|
| Uzavreté kontakty | Prúd preteká kontaktným systémom | Nízky kontaktný odpor a spoľahlivý kontaktný tlak |
| Otvorenie kontaktu | Kontakty sa začnú oddeľovať a môže sa vytvoriť oblúk | Riadená rýchlosť otvárania a geometria kontaktov |
| Obdobie oblúka | Kovová para podporuje elektrickú vodivosť | Riadené správanie oblúka a kontaktná erózia |
| Aktuálna nula | Striedavý prúd dosiahne prirodzený nulový bod | Rýchla obnova dielektrika |
| Po prerušení | Oddelené kontakty vydržia zotavovacie napätie | Stabilná izolácia medzi kontaktmi |
Prečo záleží na zapečatenom prerušovači
Vákuový prerušovač je zapečatený komponent. Jeho vnútorné prostredie sa vytvára počas výroby a udržiava sa počas jeho plánovanej životnosti.
Tým sa líši od systémov, ktoré sú závislé od veľkého objemu kvapaliny alebo plynu ako primárneho prerušovacieho média. Vákuové zhášadlo môže byť zabalené do relatívne kompaktnej zostavy a integrované do rozvádzača niekoľkými spôsobmi.
Utesnený prerušovač však neznamená, že celý istič je bezúdržbový. Prevádzkový mechanizmus, vonkajšia izolácia, svorky, riadiace obvody, ložiská, prepojenia a rozhrania rozvádzačov stále vyžadujú primeranú kontrolu a údržbu.
Prerušenie vákua by sa preto malo chápať ako súčasť architektúry ističa. Jeho účinnosť závisí od konštrukcie kontaktu, konštrukcie prerušovača, mechanického pohybu, obnovy izolácie a koordinácie s ochranným systémom.
Aké sú hlavné komponenty Breaker?
Moderný istič stredného napätia obsahuje niekoľko funkčných zostáv. Každý z nich prispieva buď k dráhe prúdu, procesu prerušenia, mechanickej prevádzke, izolačnému systému, ovládaciemu rozhraniu alebo štruktúre inštalácie.
Vákuový prerušovač
Vákuové zhášadlo obsahuje pevný kontakt, pohyblivý kontakt, kontaktnú tyč, vnútorné tieniace prvky a utesnený kryt. Je to časť zodpovedná za prerušenie prúdu vo vákuovom prostredí.
Jeho rozmerová presnosť a vnútorná konštrukcia sú kritické, pretože kontaktná medzera, zarovnanie, kontaktný tlak a dielektrická geometria musia zostať v rámci určených konštrukčných limitov.
Operačný mechanizmus
Ovládací mechanizmus premieňa uloženú alebo dodanú mechanickú energiu na kontaktný pohyb. Mechanizmy ovládané pružinou sú široko používané v aplikáciách stredného napätia, zatiaľ čo elektromagnetické operačné systémy sú dostupné v určitých prevedeniach.
Mechanizmus musí otvárať a zatvárať prerušovač s konzistentným časovaním a dráhou. Musí tiež udržiavať požadovanú prítlačnú silu v zatvorenej polohe.
Izolačné podpery
Izolácia podporuje fyzicky oddelené komponenty pod napätím od uzemneného krytu a okolitých štruktúr. Pomáhajú tiež udržiavať požadované vôle a mechanickú stabilitu.
Terminály a prúdová cesta
Primárne svorky spájajú istič s predchádzajúcou a nadväzujúcou elektrickou sieťou. Ich konštrukcia určuje, ako sa istič spája s prípojnicami, káblovými spojmi alebo inými komponentmi rozvádzača.
Polohový a indikačný systém
V mnohých inštaláciách rozvádzačov mechanické indikátory ukazujú, či je istič otvorený, zatvorený alebo v inej definovanej polohe. To môže byť dôležité najmä pri výsuvných zariadeniach.
Riadiace a pomocné obvody
Pomocné kontakty, vypínacie cievky, uzatváracie cievky, motorové pohony, polohové spínače a ďalšie obvody umožňujú ističu komunikovať s ochrannými a ovládacími zariadeniami.
| Komponent | Hlavná funkcia | Kľúčové technické úvahy |
|---|---|---|
| Vákuový prerušovač | Prerušenie oblúka | Dizajn kontaktu, integrita vákua, obnovenie dielektrika |
| Operačný mechanizmus | Otváranie a zatváranie kontaktu | Rýchlosť, cestovanie, sila, dôslednosť, vytrvalosť |
| Izolačné podpery | Elektrické oddelenie a konštrukčná podpora | Dielektrický výkon a mechanická pevnosť |
| Primárne terminály | Pripojte istič k napájaciemu obvodu | Prúdová kapacita, geometria pripojenia, nárast teploty |
| Pomocné kontakty | Spätná väzba stavu a riadenia | Spoľahlivosť kontaktov a kompatibilita obvodov |
| Vypnúť a uzavrieť okruhy | Elektrické ovládanie | Riadiace napätie, časovanie, koordinácia ochrany |
Mechanická synchronizácia
Trojfázové ističe potrebujú kontakty, aby fungovali koordinovaným spôsobom. Mechanizmus prenáša pohyb na jednotlivé póly tak, aby sa fázy otvárali a zatvárali v rámci požadovaného časového vzťahu.
Nadmerné kolísanie časovania môže ovplyvniť výkon spínania, takže nastavenie a kontrola mechanizmu sú dôležitou súčasťou kontroly kvality a údržby.
Prečo je dôležitá integrácia komponentov
Kvalitný prerušovač nedokáže kompenzovať zlé nastavenie mechanizmu. Silná izolácia nemôže kompenzovať nesprávne navrhnuté pripojenie svoriek. Presné relé nemôže kompenzovať nedostatočné ovládacie zapojenie.
Spoľahlivý výkon ističa preto závisí od interakcie všetkých týchto komponentov.
Ako menovité napätie a prúd ovplyvňujú výber?
Menovité napätie a prúd tvoria základnú elektrickú prevádzkovú obálku ističa. Patria medzi prvé špecifikácie, ktoré inžinieri skúmajú, ale sú len súčasťou kompletného technického hodnotenia.
Menovité napätie
Menovité napätie musí zodpovedať elektrickému systému, v ktorom bude istič fungovať. Izolačný systém musí byť navrhnutý aj pre príslušné výkonovo-frekvenčné a prechodové napäťové namáhania.
Vysokonapäťové ističe môžu byť vyrobené pre rôzne napäťové triedy. Rodiny produktov môžu zahŕňať zariadenia s napätím približne 10 kV, 12 kV, 24 kV, 36 kV alebo inými definovanými menovitými hodnotami v závislosti od dizajnu a trhu.
Skutočný výber by sa mal riadiť menovitým napätím systému a príslušným štandardom, a nie jednoduchým výberom ďalšieho dostupného hodnotenia.
Menovitý prúd
Menovitý prúd predstavuje trvalý prúd, ktorý môže istič prenášať za definovaných podmienok. Tepelný výkon je preto základom špecifikácie.
Kontakty, svorky, vodiče, flexibilné spojenia, rozhrania prípojníc a vetranie krytu, to všetko prispieva k tvorbe a odvodu tepla.
Frekvencia
Frekvencia napájania ovplyvňuje elektrické správanie systému prerušenia a súvisiaceho ochranného a meracieho zariadenia. Produkty môžu byť špecifikované pre 50 Hz, 60 Hz alebo inú definovanú prevádzkovú frekvenciu.
Úroveň izolácie
Koordinácia izolácie zahŕňa viac ako menovité prevádzkové napätie. Zariadenia môžu musieť odolať napäťovým a impulzným podmienkam definovaným príslušnými konštrukčnými požiadavkami.
| Parameter | Čo to definuje | Prečo na tom záleží |
|---|---|---|
| Menovité napätie | Trieda napätia elektrického systému | Určuje požiadavky na izoláciu a spínanie |
| Menovitý prúd | Možnosť nepretržitého prúdu | Určuje tepelné a vodičové požiadavky |
| Menovitá frekvencia | Prevádzková frekvencia energetického systému | Zabezpečuje kompatibilitu s elektrickou sieťou |
| Úroveň izolácie | Požiadavky na dielektrickú odolnosť | Podporuje koordináciu izolácie |
| Hodnotenie skratu | Prerušenie poruchového prúdu a odolnosť | Chráni zariadenie pri poruchách siete |
Úvahy o zvýšení teploty
Nepretržitý prúd vytvára teplo na elektrických kontaktoch a vodičoch. Schopnosť zvýšenia teploty je preto potrebné posúdiť spolu s usporiadaním krytu.
Istič inštalovaný vo vnútri kompaktného kovového krytu môže mať iné tepelné podmienky ako ten istý istič inštalovaný vo väčšom vetranom usporiadaní. Okolitá teplota a nadmorská výška inštalácie môžu tiež ovplyvniť tepelný výkon.
Systémové napätie je len východiskovým bodom
Dva ističe môžu zdieľať podobné menovité napätie, ale líšia sa menovitým prúdom, schopnosťou skratu, ovládacím mechanizmom, konfiguráciou izolácie, usporiadaním svoriek a mechanickou odolnosťou.
Odborná špecifikácia by sa preto mala vyhnúť zredukovaniu výberu na jediné číslo.
Prečo sú schopnosť skratu a rýchlosť prerušenia dôležité?
Skratový výkon je jednou z najdôležitejších špecifikácií pri výbere vysokonapäťových ističov. Porucha môže v krátkom čase generovať veľmi veľké prúdy a vysoké elektromechanické sily.
Skratový prúd
Dostupný poruchový prúd je určený elektrickou sieťou vrátane generátorov, transformátorov, vodičov a impedancie systému. Inžinier rozvádzača to zvyčajne určuje pomocou štúdie skratu.
Istič musí mať schopnosť prerušenia zodpovedajúcu vypočítaným poruchovým stavom.
Vypínací prúd
Istič musí byť schopný prerušiť špecifikovaný skratový prúd pri menovitom napätí systému. Proces prerušenia musí zachovať obnovu dielektrika po zhasnutí prúdu.
Krátkodobá odolnosť
Zostavy rozvádzačov môžu byť tiež vystavené poruchovým prúdom, kým ochranný systém ruší udalosť. Mechanická a tepelná konštrukcia musí odolať definovanému prúdu počas príslušnej doby.
Špičková výdrž
Špičková hodnota poruchového prúdu vytvára elektrodynamické sily na vodičoch a konštrukčných prvkoch. Mechanický dizajn musí brať do úvahy tieto napätia.
Načasovanie prerušenia
Celková sekvencia odstraňovania porúch zahŕňa niekoľko etáp: detekciu poruchy, rozhodnutie relé, prenos vypínacieho signálu, pohyb ovládacieho mechanizmu, oddelenie kontaktov, prerušenie oblúka a obnovenie siete.
Istič nekoná samostatne. Úplný čas vymazania závisí od relé, riadiacich obvodov, vypínacej cievky, mechanického mechanizmu, pohybu kontaktov a elektrického systému.
Ochranné relé musí identifikovať poruchu a vydať príkaz na vypnutie v rámci svojho plánovaného prevádzkového času.
Elektrická cesta medzi relé a ističom musí správne prenášať príkaz na vypnutie.
Mechanický systém musí previesť elektrický príkaz na opakovateľný pohyb kontaktu.
Prerušovač musí vyčistiť prúd a obnoviť požadovanú dielektrickú pevnosť.
Prečo záleží na prerušení média
Médium prerušenia určuje, ako sa oblúk správa počas oddelenia kontaktov. Vákuová technológia poskytuje kontrolované utesnené prostredie a využíva kontaktnú geometriu a správanie materiálu na dosiahnutie prerušenia.
To umožňuje kompaktné rozmery prerušovača a relatívne jednoduchú prerušovaciu komoru v porovnaní s niektorými staršími technológiami prerušovania.
Konečné hodnotenie ističa však stále závisí od kompletného dizajnu. Vákuová technológia neznamená, že každý vákuový istič dokáže prerušiť ľubovoľný poruchový prúd.
Správnym technickým prístupom je preto začať s vypočítanou úrovňou poruchy systému a potom overiť menovité prerušovacie a odolné schopnosti ističa podľa príslušnej normy.
Ako operačný mechanizmus ovplyvňuje výkon?
Ovládací mechanizmus určuje, ako rýchlo a konzistentne sa kontakty ističa pohybujú. Pretože k prerušeniu dochádza počas presnej sekvencie mechanických udalostí, dizajn mechanizmu je kľúčový pre výkon.
Pružinové ovládacie mechanizmy
Pružinové mechanizmy ukladajú mechanickú energiu pred zatváraním alebo otváraním. Elektrické ovládacie príkazy uvoľňujú uloženú energiu na pohyb kontaktov ističa.
Táto architektúra je široko používaná v rozvádzačoch stredného napätia, pretože mechanizmus môže poskytovať riadený pohyb kontaktov bez potreby nepretržitého elektrického napájania počas celého mechanického zdvihu.
Elektromagnetické mechanizmy
Niektoré konštrukcie ističov používajú elektromagnetické operačné systémy na generovanie pohybu kontaktov. Tieto mechanizmy môžu poskytovať rôzne prevádzkové charakteristiky a môžu byť vybrané podľa špecifickej architektúry ističa a požiadaviek na ovládanie.
Operácia zatvárania
Počas zatvárania musí mechanizmus spojiť kontakty s príslušnou rýchlosťou a konečnou kontaktnou silou. Stabilné správanie pri zatváraní pomáha znižovať mechanické nárazy a zaisťuje správne vedenie prúdu.
Operácia otvárania
Otvárací zdvih musí byť dostatočne rýchly a konzistentný, aby podporil zamýšľaný proces prerušenia. Vzdialenosť medzi kontaktmi a rýchlosť sú dôležité, pretože prerušovač musí po prerušení prúdu vytvoriť správny dielektrický stav.
Skladovanie energie
Mechanizmy bežne zahŕňajú indikátor akumulácie energie alebo motorom ovládaný nabíjací systém. Riadiaci systém dokáže určiť, či má mechanizmus dostatok energie na ďalšiu činnosť.
Mechanická odolnosť
Opakované operácie spôsobujú opotrebovanie pružín, hriadeľov, ložísk, spojok, západiek a pomocných spínačov. Testovanie mechanickej odolnosti pomáha určiť, či mechanizmus môže dokončiť špecifikovaný počet operácií bez neprijateľného poškodenia.
| Oblasť mechanizmu | Požadované správanie | Možné obavy z poruchy |
|---|---|---|
| Skladovanie energie | Spoľahlivá príprava na prevádzku | Neúplné nabíjanie alebo problémy s motorom |
| Otvárací pohon | Konzistentné rýchle oddelenie kontaktov | Pomalý pohyb, opotrebovanie, mechanická prekážka |
| Zatváranie pohonu | Kontrolované zapojenie kontaktu | Nadmerný náraz alebo neúplné zatvorenie |
| Západka | Zabezpečte polohu kontaktu | Nesprávne nastavenie alebo opotrebovanie západky |
| Pomocné spínače | Presná spätná väzba polohy | Nesprávna indikácia alebo degradácia kontaktu |
Dôležité je mechanické načasovanie
V prípade trojfázového ističa musí činnosť troch pólov zostať v rámci špecifikovaného časového vzťahu. Nadmerné kolísanie medzi pólmi môže ovplyvniť spínacie správanie a malo by sa kontrolovať počas výroby a údržby.
Údržba mechanizmu
Utesnený prerušovač môže počas svojej plánovanej životnosti vyžadovať obmedzený servis, ale mechanizmus je externý a mechanický. Dôležitá zostáva kontrola spojení, mazania tam, kde je to špecifikované, upevňovacích prvkov, pružín, ložísk a pomocných kontaktov.
Plán údržby by sa mal riadiť technickými pokynmi výrobcu a aktuálnou spínacou povinnosťou inštalácie.
Aký je rozdiel medzi vnútorným a vonkajším dizajnom?
Vnútorné a vonkajšie ističe môžu využívať rovnaký základný princíp prerušenia, pričom majú veľmi odlišné mechanické a environmentálne požiadavky.
Vnútorné ističe
Vnútorné ističe sa zvyčajne inštalujú v rozvádzačových skriniach alebo elektrických miestnostiach. Ich okolité prostredie môže byť lepšie kontrolované, čo umožňuje kompaktnú izoláciu a usporiadanie krytu.
Vnútorné konštrukcie sa často javia ako výsuvné jednotky alebo pevné inštalácie v rozvádzači s kovovým plášťom. Presné usporiadanie závisí od architektúry panelu.
Vonkajšie ističe
Vonkajšie vybavenie musí tolerovať dážď, vlhkosť, zmeny teploty, slnečné svetlo, znečistenie, prach, vietor a iné environmentálne záťaže.
Vonkajšie produkty preto vyžadujú vhodné utesnenie krytu, vonkajšiu izoláciu, výber materiálu, povrchovú ochranu a mechanizmy odolné voči poveternostným vplyvom.
Kompozitná izolácia
Vonkajšie ističe môžu používať kompozitné izolačné materiály, ako je silikónová guma alebo komponenty na báze epoxidu v závislosti od architektúry produktu. Tieto materiály môžu pri správnom návrhu podporovať izolačné vlastnosti v meniacich sa podmienkach prostredia.
Stĺpové inštalácie
Niektoré vonkajšie rozvodné ističe sú určené na montáž na stĺp. Táto konfigurácia môže zjednodušiť integráciu do nadzemných distribučných sietí a umožniť spínaciemu zariadeniu zaberať relatívne malú plochu.
Zariadenia rozvodní
Ističe v rozvodni môžu byť inštalované na konštrukciách alebo vo vonkajších rozvádzačoch. Ich pripojenie k prípojniciam, prúdovým transformátorom, napäťovým transformátorom, zvodičom prepätia a uzemňovacím systémom je potrebné koordinovať.
| Typ inštalácie | Typické prostredie | Hlavné zameranie dizajnu |
|---|---|---|
| Vnútorný rozvádzač | Elektrické miestnosti a uzavreté skrine | Kompaktnosť, integrácia priehradky, servisný prístup |
| Vonkajšia distribúcia | Open-air siete | Odolnosť voči poveternostným vplyvom a izolačný výkon |
| Namontované na tyči | Nadzemné rozvody | Hmotnosť, montážna konštrukcia, diaľkové ovládanie |
| Vonkajšia rozvodňa | Úžitkové a priemyselné rozvodne | Odolnosť voči životnému prostrediu, integrácia prípojníc, koordinácia izolácie |
Environmentálne faktory
Teplota, nadmorská výška, znečistenie, vlhkosť, soľ a ultrafialové žiarenie môžu ovplyvniť výber zariadenia.
Napríklad vysoká nadmorská výška môže ovplyvniť dielektrický výkon vzduchovej izolácie, zatiaľ čo silné znečistenie môže ovplyvniť vonkajšie izolačné povrchy. Pobrežné prostredie môže zvýšiť vystavenie korózii, najmä okolo kovových konštrukcií a spojov.
Vnútorné neznamená bezúdržbové
Vnútorné zariadenie je chránené pred priamym poveternostným vplyvom, ale prach, kondenzácia, teplotné cykly a mechanické opotrebovanie môžu stále ovplyvňovať mechanizmus a elektrické spojenia.
Ochrana životného prostredia by sa preto mala posudzovať realisticky, a nie predpokladať, že vnútorné zariadenia fungujú v ideálnych podmienkach.
Ako sa vákuové ističe porovnávajú s inými technológiami prerušenia?
Pochopenie rozdielov medzi technológiami prerušenia pomáha inžinierom robiť informované technické rozhodnutia. Každá technológia má svoje vlastné elektrické, mechanické, environmentálne a údržbové charakteristiky.
Prerušenie vzduchu
Prerušenie vzduchového okruhu využíva vzduch ako médium oblúka. Historicky sa vzduchové systémy používali v mnohých triedach napätia. Ich konštrukcia môže zahŕňať oblúkové žľaby, magnetické vyfukovanie alebo iné spôsoby ovládania oblúka.
Pri strednom napätí môže kompaktné vákuové prerušenie ponúknuť inú fyzickú architektúru umiestnením procesu prerušenia do uzavretej komory.
Prerušenie oleja
Olejové ističe používajú izolačný olej ako izolačné médium aj ako súčasť procesu zhášania oblúka. Staršie inštalácie môžu stále obsahovať takéto zariadenia, ale moderné inštalácie stredného napätia často využívajú alternatívne technológie.
Olejové systémy vyžadujú pozornosť na stav oleja, uzavretie, netesnosti, kontamináciu a súvisiace problémy s údržbou.
Prerušenie SF6
Plyn SF6 sa historicky používal v plynom izolovanom a plynovom vypínacom zariadení kvôli jeho elektrickej izolácii a vlastnostiam zhášania oblúka. Environmentálne hľadiská však podporili vývoj a prijatie alternatívnych technológií vo vhodných aplikáciách.
Prerušenie vákua
Prerušenie vákua využíva uzavretú vákuovú komoru. Jeho kompaktný prerušovací prvok a nedostatok izolačného oleja vo vnútri prerušovača sú dôležitými charakteristikami technológie.
| Technológia | Stredný oblúk | Typická úvaha |
|---|---|---|
| Vzduch | Vzduch | Štruktúra riadenia oblúka a požiadavky na fyzickú izoláciu |
| Olej | Izolačný olej | Stav oleja, kontrola, údržba |
| plyn SF6 | SF6 | Plynové tesnenie, manipulácia, environmentálne hľadiská |
| Vákuum | Vákuum s oblúkovým správaním kov-para | Konštrukcia prerušovača, materiál kontaktu, výkon mechanizmu |
Prečo je vákuová technológia široko používaná pri strednom napätí
Vákuové prerušenie môže poskytnúť kompaktný prerušovač, rýchle zhasnutie oblúka a utesnené prostredie prerušenia. Tieto vlastnosti dobre zapadajú do vnútorných rozvádzačov stredného napätia a mnohých vonkajších distribučných aplikácií.
Technológia je tiež kompatibilná s modernými ističovými mechanizmami a digitálnymi ochrannými systémami.
Výber technológie by mal zostať špecifický pre aplikáciu
Nie je technicky správne vyhlásiť jedno prerušovacie médium za univerzálne lepšie. Správny prístup je porovnať požiadavky elektrickej siete, dostupný inštalačný priestor, podmienky prostredia, prevádzkovú povinnosť, architektúru ochrany, platné normy a stratégiu údržby.
Vhodná technológia je tá, ktorá spĺňa celý súbor požiadaviek.
Ako funguje istič s ochrannými relé a snímačmi?
Istič málokedy funguje samostatne. Jeho vypnutie a zatvorenie sú normálne koordinované s ochranným systémom, ktorý meria elektrické podmienky a určuje, kedy je potrebná spínacia činnosť.
Prúdové transformátory
Prúdové transformátory poskytujú škálované informácie o prúde pre ochranné relé a merače. Ich pomery a charakteristiky presnosti musia zodpovedať schéme ochrany.
Prúdový transformátor a istič tvoria súčasť rovnakého reťazca odstraňovania porúch. Ak je konfigurácia alebo zapojenie CT nesprávne, relé nemusí prijať očakávaný signál.
Napäťové transformátory
Napäťové transformátory môžu poskytovať informácie o napätí na ochranu, meranie, synchronizáciu a riadenie. V závislosti od ochrannej funkcie môže relé použiť napätie spolu s prúdom na určenie elektrického stavu siete.
Ochranné relé
Ochranné relé nepretržite vyhodnocujú elektrické merania. V závislosti od aplikácie môžu funkcie zahŕňať nadprúd, zemnú poruchu, podpätie, prepätie, smerovú ochranu, ochranu motora, ochranu transformátora alebo iné špecializované funkcie.
Výletný okruh
Keď relé určí, že istič by sa mal otvoriť, vyšle príkaz na vypnutie cez riadiaci obvod. Vypínacia cievka spúšťa mechanizmus, ktorý potom oddeľuje kontakty.
Ovládanie zatvárania
Ovláda sa aj zatváranie. Systém môže zahŕňať miestne a diaľkové ovládanie zatvárania, elektrické blokovanie, synchronizačné funkcie a povoľovacie signály.
| Systémový prvok | Funkcia | Vzťah k Breakerovi |
|---|---|---|
| Prúdový transformátor | Meria prúd | Poskytuje ochranu a merací vstup |
| Napäťový transformátor | Meria napätie | Poskytuje informácie o napätí na ochranu a kontrolu |
| Ochranné relé | Vyhodnocuje elektrické podmienky | Vydáva vypínacie alebo povoľovacie príkazy |
| Vypínacia cievka | Prevádza elektrický príkaz na mechanický úkon | Iniciuje otvorenie ističa |
| Riadiaci systém | Dohliada na prepínanie a stav | Spravuje lokálnu, vzdialenú a blokovanú prevádzku |
Blokovanie
Blokovanie je dôležitým bezpečnostným prvkom. Mechanické alebo elektrické blokovania môžu zabrániť vybraným činnostiam, keď je zariadenie v nevhodnom stave.
Napríklad výsuvnému ističu nemusí byť dovolené pohybovať sa medzi polohami, keď je zatvorený. Uzemňovaču možno zabrániť v činnosti, keď je primárny okruh pod napätím, v závislosti od architektúry systému.
Vzdialený monitoring
Moderné elektrické inštalácie čoraz častejšie využívajú digitálnu komunikáciu na monitorovanie polohy ističa, stavu vypnutia, stavu mechanizmu a ďalších parametrov.
Vzdialené informácie môžu zlepšiť prevádzkové povedomie, ale digitálne monitorovanie nenahrádza správne miestne bezpečnostné postupy. Tímy údržby stále potrebujú definovanú izoláciu, overovanie, uzemnenie a pracovné postupy.
Ktoré aplikácie používajú túto technológiu prepínania?
Technológia vákuového prerušenia sa používa v mnohých aplikáciách stredného napätia, pretože jej kompaktný tvar a utesnené prerušovače vyhovujú širokej škále distribučných architektúr.
Používa sa na spínanie napájačov, pripojenia transformátorov, sekcií zberníc a ochrany rozvodov v inžinierskych sieťach.
Používa sa pre vysokonapäťové napájače obsluhujúce motory, transformátory, procesné zariadenia a vnútorné rozvody.
Podporuje zberné systémy, pripojenia transformátorov, ochranu napájačov a riadené spínanie v solárnych a veterných inštaláciách.
Môže byť aplikovaný na rozvodné siete stredného napätia, kde zariadenia musia pracovať v náročných priemyselných prostrediach.
Používa sa vo veľkých budovách a areáloch, ktoré prijímajú elektrické zdroje stredného napätia a distribuujú energiu cez transformátory a napájače.
Môže podporovať elektrickú distribúciu pre železnicu, tranzit, letiská a inú infraštruktúru vyžadujúcu riadené prepínanie stredného napätia.
Úžitková distribúcia
Inžinierske siete využívajú vysokonapäťové ističe na riadenie napájačov a rozdelenie distribučných okruhov. Istič môže izolovať chybný napájač a zároveň umožňuje ostatným častiam siete zostať pod napätím, keď to topológia siete a koordinácia ochrany dovoľuje.
Konfigurácie namontované na vonkajšom stĺpe môžu byť užitočné v horných distribučných systémoch, zatiaľ čo vnútorné ističe rozvádzačov sú často integrované do rozvodní a kompaktných distribučných zostáv.
Priemyselná distribúcia
Priemyselné závody môžu mať viacero strednonapäťových motorov, transformátorov, procesných liniek a veľkých elektrických záťaží. Selektívna ochrana je obzvlášť dôležitá, pretože zbytočné vypínanie väčšej časti rozvodu môže ovplyvniť niekoľko nadväzujúcich obvodov.
Istič preto musí pracovať so schémou ochrany, ktorá odráža elektrickú architektúru závodu.
Ochrana transformátora
Vysokonapäťové ističe môžu byť použité na primárnej alebo sekundárnej strane transformátorov v závislosti od konštrukcie siete. Ochranný systém môže zahŕňať nadprúdové, zemné, teplotné a iné funkcie špecifické pre transformátor.
Spínanie motora
Veľké motory môžu vyžadovať spínanie a ochranu stredného napätia. Motorové aplikácie predstavujú svoje vlastné výzvy, pretože štartovacie prúdy môžu byť výrazne vyššie ako bežný prevádzkový prúd.
Istič a ochranné relé musia byť preto zvolené podľa štartovacích charakteristík motora a požiadaviek na ochranu.
Systémy obnoviteľnej energie
Solárne a veterné projekty často obsahujú viacero zberných napájačov a transformátorových rozhraní. Vysokonapäťové ističe možno použiť na pripojenie a izoláciu častí zbernej siete a na koordináciu ochrany s výrobným zariadením.
Kritická infraštruktúra
Nemocnice, dátové centrá, letiská, zariadenia na úpravu vody a komunikačná infraštruktúra môžu vyžadovať vysoko koordinované rozvody stredného napätia. Výber ističa v týchto prostrediach je úzko spojený s redundanciou, selektivitou ochrany, postupmi údržby a prevádzkovou kontinuitou.
Vo všetkých týchto aplikáciách je istič súčasťou väčšej elektrickej architektúry. Aplikácia určuje správne napätie, prúd, poruchové hodnotenie, schému ochrany, usporiadanie riadenia, environmentálny dizajn a stratégiu údržby.
Akým bežným chybám pri výbere a inštalácii sa treba vyhnúť?
Mnoho problémov s ističom možno vysledovať späť k neúplným špecifikáciám alebo predpokladom inštalácie. Najdôležitejšie chyby sa vyskytujú, keď inžinieri považujú istič za izolovaný komponent namiesto časti kompletného ochranného a distribučného systému.
- Výber len podľa napätia:Menovitý prúd, poruchová schopnosť, izolácia, ovládací mechanizmus a prostredie sa tiež musia zhodovať.
- Ignorovanie výpočtov skratu:Dostupný poruchový prúd by mal byť stanovený pred konečným hodnotením ističa.
- Ignorovanie koordinácie ochrany:Nastavenia relé a výkon ističa musia podporovať požadovanú selektivitu.
- Podcenenie priestoru pre káble:Koncovky káblov a polomery ohybu môžu ovplyvniť praktické usporiadanie rozvádzača.
- Prehliadajúce riadiace napätie:Vypínacie a uzatváracie obvody vyžadujú vhodné pomocné napájanie.
- Ignorovanie blokovania:Prevádzkové sekvencie by sa mali kontrolovať v porovnaní s kompletnou architektúrou rozvádzača.
- Preskočenie plánovania údržby:Mechanizmus, svorky, riadiace obvody a okolité rozvádzače stále vyžadujú kontrolu.
- Použitie neúplnej dokumentácie:Výkresy, schémy zapojenia, údaje na typovom štítku a záznamy o skúškach by mali popisovať rovnakú konfiguráciu.
Problém „najvyššie hodnotenie je vždy lepšie“.
Vyššie hodnotenie nie je automaticky správnou inžinierskou voľbou. Istič stále musí zodpovedať fyzickému rozvádzaču, usporiadaniu káblov, ochrannému systému, riadiacemu napätiu a inštalačnému prostrediu.
Výber by mal byť založený na vypočítaných požiadavkách a príslušných návrhových rozpätiach.
Problém „vákuum znamená bezúdržbový“.
Vákuový prerušovač je utesnený, ale istič obsahuje mechanické a elektrické komponenty, ktoré sa môžu opotrebovať. Pružiny, ložiská, spojenia, pomocné spínače, vypínacie obvody, svorky a ovládacie konektory zostávajú relevantnými bodmi údržby.
Problém „všade rovnaký istič“.
Čistá vnútorná priemyselná miestnosť a pobrežná vonkajšia rozvodňa predstavujú veľmi odlišné prostredia. Rovnaká fyzická konštrukcia by sa nemala automaticky považovať za vyhovujúcu obom.
Problém „inštalácia neskôr“.
Pri návrhu rozvádzača je potrebné zvážiť montáž ističa, ukončenie kábla, ovládacie zapojenie, blokovanie a rozmery krytu. Dodatočná montáž týchto detailov po výrobe môže byť náročná.
Problém „dokumentovať raz“.
Zmeny vykonané počas projektu by sa mali dôsledne odrážať v jednoriadkovej schéme, výkresoch panelov, schémach zapojenia, nastaveniach ochrany, rozpise materiálov a dokumentoch o uvedení do prevádzky.
Ako by sa malo hodnotiť testovanie a normy?
Vysokonapäťové ističe sú elektrické zariadenia kritické z hľadiska bezpečnosti, takže testovanie zohráva ústrednú úlohu pri potvrdení ich výkonu.
IEC 62271 je dôležitá skupina noriem pokrývajúcich vysokonapäťové spínacie a riadiace zariadenia. Rôzne časti sa týkajú rôznych typov zariadení a požiadaviek na skúšky.
Rutinné testovanie
Na vyrobenom zariadení sa vykonáva rutinné testovanie, aby sa potvrdilo, že každá výrobná jednotka spĺňa príslušné konštrukčné požiadavky.
Presný testovací program závisí od konštrukcie ističa, ale môže zahŕňať elektrické, mechanické, ovládacie a izolačné kontroly.
Typové skúšanie
Typové skúšky potvrdzujú výkonnosť konkrétneho návrhu za špecifikovaných skúšobných podmienok. Môžu riešiť nárast teploty, dielektrický výkon, prerušenie skratu, mechanickú odolnosť, správanie sa vnútorného oblúka a ďalšie charakteristiky, ak je to vhodné.
Dielektrické testovanie
Dielektrické testy hodnotia, či izolačný systém odolá špecifikovanému napätiu. To môže zahŕňať skúšky odolnosti voči výkonovej frekvencii a skúšky súvisiace s impulzmi v závislosti od príslušných požiadaviek.
Testovanie mechanickej odolnosti
Mechanické testy odolnosti hodnotia, či ovládací mechanizmus dokáže vykonať požadovaný počet spínacích operácií bez neprijateľného poškodenia.
Testovanie skratu
Skúšky typu skratu môžu vyhodnotiť schopnosť ističa prerušiť definované podmienky poruchového prúdu. Toto je jedna z najvýznamnejších ukážok úplného systému prerušenia.
Testovanie nárastu teploty
Testovanie nárastu teploty kontroluje tepelné správanie komponentov pod prúdom za definovaných aktuálnych podmienok. K výsledku prispieva prechodový odpor, geometria vodičov, koncovky a dizajn krytu.
| Kategória testu | Hlavný účel | Typický dôkaz |
|---|---|---|
| Rutinný test | Skontrolujte každú vyrobenú jednotku | Záznamy o rutinnej kontrole a testoch |
| Typový test | Overte návrh za definovaných podmienok | Protokol o typovej skúške alebo certifikát |
| Dielektrický test | Overte odolnosť izolácie | Záznam o elektrickom teste |
| Mechanická odolnosť | Skontrolujte životnosť spínacieho mechanizmu | Dokumentácia o skúške odolnosti |
| Skúška skratu | Overte schopnosť prerušenia poruchy | Použiteľná dokumentácia typovej skúšky |
| Nárast teploty | Vyhodnoťte tepelné správanie pri trvalom prúde | Záznam o skúške tepelného výkonu |
Rozsah testu je dôležitý
Skúšobný certifikát by sa mal preskúmať v kontexte. Testované napätie, prúd, konštrukcia ističa, mechanizmus, izolačný systém a príslušenstvo by mali zodpovedať dodávanej konfigurácii.
Certifikát spojený s jednou konfiguráciou produktu by sa nemal automaticky predpokladať, že pokrýva všetky variácie rodiny produktov.
Továrenská inšpekcia
Programy kvality môžu zahŕňať aj kontrolu rozmerov, overenie integrity vákua, meranie odporu kontaktu, kontrolu mechanického časovania, overenie riadiaceho obvodu a vizuálnu kontrolu.
Uvedenie lokality do prevádzky
Po inštalácii je potrebné uviesť do prevádzky zostavu ističa a rozvádzača podľa projektových postupov. To môže zahŕňať testovanie izolácie, meranie prechodového odporu, kontroly mechanickej prevádzky, testovanie ochranného relé, kontroly riadiaceho obvodu, overovanie blokovania a testovanie funkčnosti.
Čo by mala obsahovať profesionálna technická špecifikácia?
Profesionálna špecifikácia by mala poskytnúť inžinierom a nákupným tímom dostatok informácií na výber správneho ističa predtým, ako sa zariadenie dostane do výroby alebo inštalácie.
| Oblasť špecifikácie | Informácie na definovanie | Prečo na tom záleží |
|---|---|---|
| Menovité napätie | Napätie systému a menovité hodnoty zariadenia | Definuje elektrické a izolačné požiadavky |
| Menovitý prúd | Možnosť nepretržitého prúdu | Definuje tepelné a vodičové požiadavky |
| Frekvencia | 50 Hz, 60 Hz alebo špecifikovaná systémová frekvencia | Zabezpečuje kompatibilitu s elektrickou sieťou |
| Vypínacia schopnosť | Požadovaná hodnota skratového prerušenia | Určuje vhodnosť pre úroveň poruchy |
| Odolať schopnosti | Krátkodobá a špičková odolnosť voči požiadavkám | Podporuje štrukturálne a tepelné poruchy |
| Izolácia | Úroveň izolácie a konštrukcia | Zabezpečuje dielektrickú vhodnosť |
| Operačný mechanizmus | Pružinová, elektromagnetická alebo definovaná alternatíva | Určuje ovládanie a mechanické správanie |
| Riadiace napätie | Napätie vypnutia, zatvorenia, motora a pomocného obvodu | Zabezpečuje kompatibilitu s riadiacim systémom |
| Usporiadanie montáže | Pevné, výsuvné, tyčové alebo iné usporiadanie | Zabezpečuje fyzickú kompatibilitu |
| Životné prostredie | Vnútorné, vonkajšie, teplota, nadmorská výška, znečistenie | Prispôsobuje produkt podmienkam miesta |
Začnite s jednoriadkovým diagramom
Jednoriadkový diagram definuje, kde sa nachádza istič v elektrickej sieti. Zobrazuje vstupné a výstupné napájače, transformátory, motory, generátory, prípojnice, ochranné zóny a ďalšie hlavné prvky.
Špecifikácia ističa by mala byť vyvinutá z tohto elektrického kontextu.
Definujte polohu ističa
Špecifikácia by mala uvádzať, či je istič pevný alebo výsuvný, a opísať príslušné požiadavky na polohu a blokovanie.
Definujte primárne pripojenia
Geometria pripojenia je obzvlášť dôležitá pre integráciu rozvádzača. Rozstup prípojníc, ukončenie kábla, orientácia svoriek a usporiadanie fáz by mali zodpovedať konštrukcii panelu.
Definujte pomocné funkcie
V prípade potreby by mali byť jasne uvedené pomocné kontakty, vypínacie cievky, uzatváracie cievky, podpäťové spúšte, pohony motorov, mechanické indikátory a rozhrania diaľkového ovládania.
Definujte požiadavky na ochranu
Špecifikácia ochrany by mala identifikovať požadované funkcie relé, pomery CT, prípadne napäťové vstupy, vypínaciu logiku, blokovania a komunikačné rozhrania.
Definujte environmentálne požiadavky
Projekt by mal určiť, či istič bude fungovať vo vnútri alebo vonku, a poskytnúť relevantné informácie o teplote, nadmorskej výške, vlhkosti, znečistení, seizmickej činnosti a korózii.
Definujte požiadavky na testovanie
Technický dokument by mal identifikovať príslušné normy, rutinné testy, očakávania typových skúšok, požiadavky na kontrolu a postupy uvádzania do prevádzky.
- Definujte elektrický systém:Stanovte napätie, frekvenciu, konfiguráciu siete a uzemnenie.
- Vypočítajte chybové stavy systému:Určite dostupný skratový prúd v mieste ističa.
- Definujte nepretržité zaťaženie:Stanovte menovitý prúd a očakávané prevádzkové podmienky.
- Vyberte architektúru prerušenia:Potvrďte vákuovú technológiu a vhodnú konfiguráciu ističa.
- Definujte prevádzkový mechanizmus:Špecifikujte požadované pružinové alebo elektromagnetické usporiadanie a prevádzkovú postupnosť.
- Definujte ochranu:Koordinujte CT, napäťové vstupy, relé, vypínacie obvody a blokovania.
- Definujte fyzickú inštaláciu:Potvrďte pevnú alebo výsuvnú konštrukciu, svorky, rozmery a káblové rozhrania.
- Skontrolujte podmienky lokality:Potvrďte teplotu, vlhkosť, nadmorskú výšku, znečistenie, koróziu a vystavenie životnému prostrediu.
- Definujte testovanie:Potvrďte použiteľné rutinné, typové, výrobné, miestne a uvádzacie testy.
- Kontrolná dokumentácia:Uistite sa, že všetky výkresy, nastavenia, špecifikácie a certifikáty popisujú rovnakú konečnú konfiguráciu.
Čo by mali kupujúci žiadať pred schválením?
- Výkres celkového usporiadania:Potvrďte celkové rozmery, montáž, polohy svoriek a servisné vzdialenosti.
- Elektrická schéma:Potvrďte vypnutie, zatvorenie, pomocný, blokovací a riadiaci obvod.
- Údaje na štítku:Overte napätie, prúd, frekvenciu, vypínaciu kapacitu a príslušné menovité charakteristiky.
- Ochranné rozhranie:Overte rozhrania CT, VT, relé, vypínania a komunikácie.
- Testovacia dokumentácia:Potvrďte rozsah záznamov o rutinných a typových skúškach platných pre dodaný dizajn.
- Informácie o inštalácii:Potvrďte požiadavky na zdvíhanie, prepravu, pripojenie, uvedenie do prevádzky a údržbu.
Podrobná technická špecifikácia znižuje nejednoznačnosť medzi tímami inžinierstva, nákupu, výroby, uvádzania do prevádzky a údržby. Pomáha tiež predchádzať neskorším zmenám spôsobeným chýbajúcimi informáciami o rozhraní.
Často kladené otázky
Aká je hlavná funkcia vákuového ističa?
Spája a odpája elektrické obvody stredného napätia a prerušuje prúd za špecifikovaných normálnych a poruchových podmienok. Proces prerušenia prebieha vo vnútri utesneného vákuového prerušovača.
Prečo sa na prerušenie elektrického oblúka používa vákuum?
Vákuum poskytuje riadené dielektrické prostredie, v ktorom sa správanie oblúka líši od prerušenia vzduchom, olejom alebo plynom. Po oddelení kontaktov a nulovom prúde môže vákuové zhášadlo rýchlo obnoviť dielektrickú pevnosť za svojich navrhnutých podmienok.
Čo je vákuový prerušovač?
Vákuový prerušovač je uzavretá komora obsahujúca pevné a pohyblivé elektrické kontakty a vnútorné tieniace komponenty. Vykonáva skutočné prerušenie prúdu, keď sa istič otvorí.
Aký je rozdiel medzi ističom a stýkačom?
Istič je určený na prerušenie poruchových prúdov v rámci svojej menovitej kapacity a na zabezpečenie ochranných funkcií. Stykač je vo všeobecnosti navrhnutý na časté spínanie záťaže za definovaných prevádzkových podmienok a normálne nie je určený na vykonávanie rovnakej funkcie pri odstraňovaní porúch ako istič.
Aké úrovne napätia môže slúžiť technológia prerušenia vákua?
Prerušenie vákua je široko používané v zariadeniach stredného napätia. Špecifické produkty môžu byť navrhnuté pre napäťové triedy ako 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV a iné definované menovité hodnoty v závislosti od konštrukcie výrobcu a platnej normy.
Prečo je dôležitá schopnosť vypínania skratu?
Porucha môže produkovať veľmi vysoký prúd. Istič musí byť schopný prerušiť špecifikovaný poruchový prúd pri napätí systému bez neprijateľnej poruchy. Požadované hodnotenie by malo vychádzať zo skutočného výpočtu skratu v sieti.
Aká je úloha operačného mechanizmu?
Ovládací mechanizmus zabezpečuje mechanický pohyb potrebný na otváranie a zatváranie kontaktov. Riadi dráhu kontaktu, rýchlosť, silu a časovanie, a preto má priamy vplyv na výkon prerušenia a zatvárania.
Používajú sa bežne pružinové mechanizmy?
áno. Mechanizmy s pružinovým pohonom sú široko používané v ističoch stredného napätia. Ukladajú mechanickú energiu a uvoľňujú ju, aby vykonali operáciu otvorenia alebo zatvorenia, keď je na to povel.
Dajú sa použiť aj elektromagnetické mechanizmy?
áno. Niektoré konštrukcie ističov používajú elektromagnetické ovládacie mechanizmy. Výber závisí od architektúry ističa, požiadaviek na ovládanie, prevádzkovej postupnosti a špecifikácie projektu.
Sú vysávače bezúdržbové?
Nie. Vákuové zhášadlo je utesnené, čo obmedzuje údržbu vo vnútri vypínacej komory, ale celý istič stále obsahuje mechanické mechanizmy, svorky, pomocné kontakty, ovládacie obvody, izolačné konštrukcie a ďalšie komponenty, ktoré si vyžadujú príslušnú kontrolu a servis.
Akú údržbu vyžaduje ovládací mechanizmus?
Údržba môže zahŕňať kontrolu mechanických spojení, pružín, ložísk, západiek, upevňovacích prvkov, pomocných spínačov, riadiacej kabeláže a miest mazania, ak je to špecifikované. Presný postup by sa mal riadiť dokumentáciou výrobcu o údržbe a prevádzkovou povinnosťou zariadenia.
Aký je rozdiel medzi vnútornými a vonkajšími vysávačmi?
Vnútorné výrobky sú bežne integrované do chránených rozvádzačov alebo elektrických miestností, zatiaľ čo vonkajšie výrobky sú navrhnuté tak, aby odolali dažďu, teplotným zmenám, slnečnému žiareniu, znečisteniu a iným podmienkam prostredia. Princíp elektrického prerušenia môže byť podobný, ale líšia sa požiadavky na kryt a izoláciu.
Čo je to výsuvný istič?
Výsuvný istič sa môže pohybovať medzi definovanými mechanickými polohami v rozvádzači, ako sú pripojené, testovacie a izolované polohy, podľa konštrukcie zariadenia. Toto usporiadanie môže podporovať postupy údržby a testovania pri zachovaní definovaných funkcií blokovania.
Ako funguje istič s ochranným relé?
Relé prijíma elektrické merania z prúdových transformátorov a prípadne napäťových transformátorov. Keď relé identifikuje definovaný abnormálny stav, vyšle vypínací signál do ističa. Vypínacia cievka potom aktivuje mechanizmus na otvorenie kontaktov.
Prečo sú prúdové transformátory dôležité?
Prúdové transformátory poskytujú škálované prúdové signály na ochranu a meranie. Ich pomer, presnosť, zaťaženie a usporiadanie zapojenia je potrebné koordinovať s ochranným relé a celkovým elektrickým systémom.
Prečo sa napäťové transformátory niekedy používajú s ističom?
Napäťové transformátory poskytujú odstupňované napäťové signály na meranie, ochranu, synchronizáciu a riadenie. V závislosti od aplikácie môže ochranné relé použiť informácie o napätí spolu s informáciami o prúde na určenie, či existuje porucha alebo abnormálny prevádzkový stav.
Aký je účel blokovania?
Blokovanie pomáha predchádzať definovaným nebezpečným prevádzkovým sekvenciám. V závislosti od konštrukcie rozvádzača môže obmedziť pohyb ističa, činnosť uzemňovacieho spínača alebo zatváranie, kým nie sú splnené požadované podmienky.
Aké normy sa bežne spájajú so strednonapäťovými ističmi?
IEC 62271 je dôležitá skupina noriem pokrývajúcich vysokonapäťové spínacie a riadiace zariadenia. Použiteľná časť závisí od typu a konštrukcie zariadenia. Môžu sa uplatniť aj národné a regionálne požiadavky.
Aký je rozdiel medzi rutinným testovaním a testovaním typu?
Na vyrobených jednotkách sa vykonáva rutinné testovanie na overenie zhody s príslušnými výrobnými požiadavkami. Typové skúšanie hodnotí výkonnosť konštrukcie za špecifikovaných skúšobných podmienok a vo všeobecnosti sa vykonáva ako súčasť validácie konštrukcie.
Aké technické informácie by ste mali poskytnúť pri výbere ističa?
Dôležité informácie zahŕňajú napätie systému, menovitý prúd, frekvenciu, úroveň skratu, požiadavky na izoláciu, miesto inštalácie, pevnú alebo výsuvnú konštrukciu, ovládacie napätie, ochranné funkcie, pomocné kontakty, usporiadanie svoriek, podmienky prostredia a príslušné normy a testy.
Dá sa istič prispôsobiť konkrétnej skrini rozvádzača?
V závislosti od rodiny produktov môžu špecifické požiadavky projektu zahŕňať montážne rozmery, usporiadanie svoriek, riadiace napätie, pomocné obvody, konfiguráciu mechanizmu, ochranné rozhrania a ďalšie definované technické parametre. Prispôsobené konfigurácie by mali byť kontrolované prostredníctvom schválených technických dokumentov.
Ktoré odvetvia bežne používajú technológiu prerušenia vákua?
Aplikácie zahŕňajú rozvody verejných služieb, rozvodne, priemyselné závody, baníctvo, zariadenia na výrobu obnoviteľnej energie, komerčné budovy, dopravnú infraštruktúru, úpravu vody a iné elektroinštalácie stredného napätia.
Prečo by mali byť istič a rozvádzač špecifikované spoločne?
Istič musí mechanicky a elektricky zapadnúť do rozvádzača. Rozhrania prípojníc, káblové pripojenia, riadiace obvody, blokovania, ochranné systémy, servisné vôle a environmentálne požiadavky závisia od kompletnej konfigurácie panela.
Ako môže lepší výber ističa posilniť rozvod vysokého napätia?
Vysokonapäťové spínacie zariadenie je jedným z kľúčových rozhraní medzi elektrickou sieťou a ochranným systémom zodpovedným za kontrolu abnormálnych podmienok. Istič musí prenášať nepretržitý zaťažovací prúd, musí fungovať spoľahlivo, prerušovať definované poruchové prúdy, odolávať elektrickému a mechanickému namáhaniu a presne komunikovať s okolitou riadiacou architektúrou.
Prerušenie vákua poskytuje praktický základ pre mnohé z týchto požiadaviek. Utesnený prerušovač vytvára kontrolované prostredie pre zhášanie oblúka a môže podporovať kompaktnú konštrukciu rozvádzača. Samotné vákuum je však len jedným prvkom kompletného produktu.
Kontaktný systém, usporiadanie tienenia, izolačné podpery, ovládací mechanizmus, svorky, riadiace obvody, pomocné kontakty a kryt musia spolupracovať. Mechanická konzistencia je obzvlášť dôležitá, pretože otvárací a zatvárací pohyb určuje podmienky, za ktorých prerušovač plní svoju funkciu.
Rovnako dôležitý je aj výber elektriny. Menovité napätie a prúd poskytujú počiatočný bod, ale skratový prúd, úroveň izolácie, frekvencia, nárast teploty a podmienky prostredia určujú, či konkrétna konfigurácia vyhovuje skutočnej sieti.
Ochranný systém pridáva ďalšiu vrstvu. Prúdové transformátory, napäťové transformátory, relé, vypínacie cievky, riadiace napájanie, komunikačné rozhrania a blokovania vytvárajú reťazec, prostredníctvom ktorého elektrický systém detekuje poruchu a reaguje na ňu.
Dôležitá je aj aplikácia. Energetické rozvodne, priemyselné zariadenia, siete obnoviteľnej energie, banské lokality, komerčné budovy, dopravná infraštruktúra a kritické zariadenia nemusia mať nevyhnutne rovnaké elektrické alebo environmentálne požiadavky.
Testovanie a dokumentácia poskytujú konečný technický základ. Rutinné testy, typové testy, dielektrické hodnotenia, testy mechanickej odolnosti, skratové testy, hodnotenia nárastu teploty, inštalačné kontroly a postupy uvádzania do prevádzky by mali zodpovedať konečnej konfigurácii zariadenia.
Správne špecifikovanýVákuový ističnie je teda len spínacím komponentom. Je súčasťou integrovanej architektúry ochrany stredného napätia, ktorá spája elektrické prerušenie, mechanickú prevádzku, snímanie, riadenie a bezpečnosť systému.
Potrebujete pre svoj projekt konfiguráciu ističa stredného napätia?
Comewillpodporuje strednonapäťové spínacie riešenia pre utilitné, priemyselné, obnoviteľné zdroje energie, komerčné a infraštruktúrne aplikácie s konfiguráciami pokrývajúcimi elektrické parametre, operačné mechanizmy, ochranné rozhrania, montážne usporiadanie a špecifické technické požiadavky projektu. Podrobnosti o aplikácii a technické diskusie nájdetekontaktujte nás.
