Vákuový istič (VCB), kritické zariadenie v modernej distribúcii vysokého napätia. Skúmame základnú fyziku zhášania oblúka vo vákuu, rozoberáme základné komponenty – od vákuového prerušovača až po ovládací mechanizmus – a predstavujeme podrobné praktické porovnanie s technológiou SF₆. Článok tiež načrtáva kľúčové oblasti použitia, výberové kritériá a osvedčené postupy údržby, všetky založené na princípoch priemyselného inžinierstva. Ako profesionálVýrobca a dodávateľ so sídlom v Číne, Comewilldodáva vysokokvalitné, prispôsobiteľné riešenia VCB, ktoré kombinujú spoľahlivosť, dlhú životnosť a environmentálnu zodpovednosť pre priemyselné, komerčné a úžitkové projekty na celom svete.

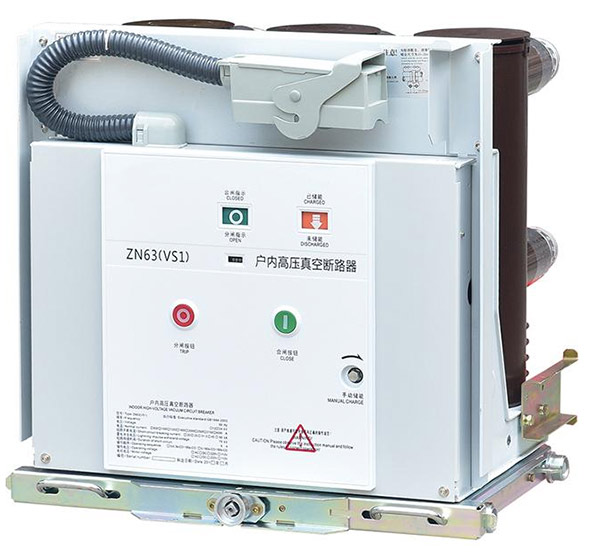

TheVákuový istič (VCB)sa stala základným kameňom spoľahlivej distribúcie vysokého napätia a slúži ako primárne ochranné zariadenie v rozvodniach, priemyselných závodoch a komerčných zariadeniach. Na rozdiel od starších technológií, ktoré sa spoliehajú na ropu, vzduch alebo plyn SF₆, VCB používa prostredie s vysokým vákuom na uhasenie oblúka, ktorý vzniká pri oddelení kontaktov počas poruchy. Táto metóda ponúka výrazné výhody v rýchlosti spínania, prevádzkovej spoľahlivosti a environmentálnej bezpečnosti, vďaka čomu je preferovanou voľbou pre aplikácie od 3 kV do 36 kV.
Moderná elektrická infraštruktúra si vyžaduje vybavenie, ktoré nielen funguje pod napätím, ale vyžaduje si aj minimálne zásahy počas desaťročí prevádzky. VCB spĺňajú túto výzvu vďaka svojim utesneným prerušovačom na celú dobu životnosti a robustným mechanickým dizajnom, ktoré výrazne skracujú intervaly údržby v porovnaní s inými typmi ističov.Comewill, ako skúsený čínsky výrobca, sa špecializuje na výrobu VCB, ktoré sú navrhnuté tak, aby poskytovali konzistentný výkon v širokom rozsahu prevádzkových podmienok, od tropickej vlhkosti až po priemyselné prostredia plné prachu.
Tento článok ponúka originálny technický pohľad na technológiu VCB so zameraním na inžinierske princípy, ktorými sa riadi jej fungovanie, kritické komponenty, ktoré zabezpečujú jej dlhovekosť, a praktické faktory, ktoré musia inžinieri zvážiť pri výbere a špecifikácii týchto zariadení pre nové alebo modernizované projekty.
V jadre každého VCB leží základný fyzikálny princíp: neschopnosť elektrického oblúka udržať sa vo vysokom vákuu. Keď sa kontakty ističa rozdelia v poruchových podmienkach, prúd sa snaží udržať cestu cez ionizované kovové pary. Pretože je však prerušovač evakuovaný na tlak pod 10⁻⁴ Pa, stredná voľná dráha molekúl je extrémne dlhá a dostupné častice na ionizáciu sú vzácne.
Oblúk, ktorý sa vytvorí, existuje takmer výlučne ako plazma kovových pár z kontaktných povrchov. Keď prúd prirodzene prechádza nulou v striedavom cykle, táto para takmer okamžite kondenzuje na chladnejších kontaktných plochách a okolitých oblúkových štítoch. Táto rýchla kondenzácia – známa akoobnovenie dielektrika—zabraňuje opätovnému zapáleniu oblúka a účinne odstraňuje poruchu v priebehu polovice cyklu. Celý proces je čistý, tichý a vytvára minimálnu eróziu kontaktov, čo prispieva k vysokej elektrickej odolnosti VCB, ktorá často presahuje 5 000 operácií pri plnom zaťažení.
Dôležité je, že konštrukcia vákuového prerušovača zaisťuje, že oblúk zostane koncentrovaný a difúzny, čím sa zabráni vzniku horúcich miest, ktoré by mohli poškodiť keramický obal. Použitie špecifických geometrií kontaktov, ako sú kontakty axiálneho alebo radiálneho magnetického poľa, ďalej riadi pohyb oblúka a zaisťuje rovnomerné opotrebovanie, čím predlžuje funkčnú životnosť prerušovača. Tento princíp zhášania oblúka robí VCB výnimočne vhodnými pre časté spínacie úlohy, ako je štartovanie motora alebo spínanie kondenzátorových bánk, kde by sa iné technológie degradovali rýchlejšie.
Pre aplikácie so stredným napätím je voľba medzi vákuovou a SF₆ technológiou bežným technickým rozhodnutím. Obidve technológie sú vyspelé, ale ich charakteristiky sa odlišujú od priorít projektu. Nižšie uvedená tabuľka poskytuje originálne podrobné porovnanie založené na prevádzkových a environmentálnych faktoroch bez spoliehania sa na údaje externých dodávateľov.
| Parameter | Vákuový istič (VCB) | Istič SF6 |
|---|---|---|
| Prerušenie Stredné | Vákuum (dielektrická pevnosť ~10⁷ V/m) | Plyn SF₆ pri tlaku (zvyčajne 5–7 barov) |
| Typická trieda napätia | 3 kV – 36 kV (primárne stredné napätie) | 3 kV – 800 kV+ (pokrýva VN až VVN) |
| Vplyv na životné prostredie | nulové emisie; žiadny skleníkový efekt | Vysoký GWP (23 500 x CO₂); vyžaduje prísne zaobchádzanie a recykláciu |
| Kontaktujte Erosion & Life | Nízka erózia; elektrická životnosť až 30 úplných porúch alebo 5 000+ spínacích operácií | Stredná erózia; produkty rozkladu plynov vyžadujú riadenie |
| Režim údržby | Minimálne; prerušovače sú zapečatené na celý život; len mazanie mechanizmu | Pravidelné kontroly hustoty plynu; monitorovanie vlhkosti a vedľajších produktov |
| Operačný mechanizmus | Pružinový alebo magnetický pohon – nízka spotreba energie | Pružinové, hydraulické alebo pneumatické – často s vyššou energiou |
| Typické silné stránky | Časté spínanie, nenáročné na údržbu, šetrné k životnému prostrediu | Vynikajúce pre vysokonapäťové, kompaktné inštalácie, schopnosť vysokého poruchového prúdu |
Toto porovnanie ukazuje, že VCB sú obzvlášť silné v aplikáciách, kde je kritická zodpovednosť voči životnému prostrediu, častá prevádzka a nízke náklady na životný cyklus. Pre energetické spoločnosti a priemyselných používateľov, ktorí hľadajú udržateľné, vysokovýkonné riešenie pre siete stredného napätia, predstavujú VCB presvedčivú technologickú voľbu.Comewillvyrába VCB, ktoré využívajú tieto prirodzené výhody a ponúka rad produktov od 12 kV do 40,5 kV pre vnútorné aj vonkajšie použitie.
VCB je zostava presne skonštruovaných komponentov, z ktorých každý hrá rozhodujúcu úlohu pri zabezpečovaní spoľahlivej prevádzky. Dve najdôležitejšie časti sú vákuový prerušovač a ovládací mechanizmus.
Vákuové zhášadlo je hermeticky uzavretý keramický valec obsahujúci pevné a pohyblivé kontakty. Keramický materiál (často oxid hlinitý) poskytuje vynikajúcu dielektrickú izoláciu a mechanickú pevnosť. Vo vnútri kovový vlnovec spája pohyblivý kontakt s vonkajšou ovládacou tyčou, pričom zachováva vákuové tesnenie a zároveň umožňuje axiálny pohyb. Sofistikovaný systém tienenia obklopuje kontakty, aby kondenzoval kovové výpary a zabránil ich usadzovaniu na keramickom vnútornom povrchu, čím sa zachováva integrita izolácie počas celej životnosti zariadenia. Kontaktný materiál, zvyčajne zliatina medi a chrómu, sa vyberá pre svoju odolnosť voči zváraniu a schopnosť udržiavať nízky sekací prúd, čo je dôležité pre indukčné spínanie záťaže.
Ovládací mechanizmus poskytuje hnaciu silu na otváranie a zatváranie kontaktov presným a rýchlym spôsobom. Mechanizmy ovládané pružinou sú najbežnejšie vo VCB kvôli ich spoľahlivosti a nezávislosti od vonkajších zdrojov energie počas vypínania. Energia sa ukladá v uzatváracej pružine (prostredníctvom manuálneho alebo motorizovaného nabíjacieho systému) a uvoľňuje sa, keď je prijatý vypínací signál. Tento dizajn s uloženou energiou zaisťuje, že istič sa otvára konzistentnou rýchlosťou a silou, bez ohľadu na ovládacie napätie. Medzi ďalšie možnosti patria magnetické pohony, ktoré využívajú permanentné magnety a cievku na aretáciu a ponúkajú jednoduchší mechanický dizajn s menším počtom pohyblivých častí. VCB od Comewill sú vybavené robustnými mechanizmami ako séria CT, ktoré sú navrhnuté pre tisíce operácií s minimálnym nastavením.
VCB sú kategorizované podľa ich inštalačného prostredia a špecifických prevádzkových požiadaviek. Dva primárne typy sú:
Kľúčové oblasti použitia zahŕňajú:
So širokým portfóliom,Comewilldodáva VCB pre vnútorné aj vonkajšie aplikácie, pričom ponúka prispôsobenie na splnenie špecifických požiadaviek zákazníkov a projektových štandardov.
Výber správneho VCB pre konkrétny projekt si vyžaduje dôkladné vyhodnotenie parametrov systému aj prevádzkových podmienok. Nasledujúce kritériá tvoria základ správneho rozhodnutia o obstarávaní:
Po dôkladnom vyhodnotení týchto kritérií môžu inžinieri a tímy obstarávateľov špecifikovať VCB, ktoré nielenže spĺňa okamžité technické požiadavky, ale poskytuje aj dlhodobú spoľahlivosť a nákladovú efektívnosť.Comewillposkytuje podrobnú technickú podporu, ktorá pomáha zákazníkom orientovať sa v týchto možnostiach, a ponúka produkty, ktoré spĺňajú hlavné medzinárodné normy.
Primárna výhoda spočíva v jeho schopnosti uhasiť oblúk takmer okamžite po nule prúdu vo vákuu, čo poskytuje rýchlu obnovu dielektrika. Výsledkom sú veľmi krátke doby oblúka, znížená erózia kontaktov a minimálna údržba, vďaka čomu je vysoko spoľahlivý pre systémy so stredným napätím.
VCB sú primárne navrhnuté pre aplikácie stredného napätia, ktoré pokrývajú rozsah od približne 3 kV do 36 kV. To z nich robí štandardnú voľbu pre distribučné siete a priemyselné energetické systémy.
VCB majú významnú environmentálnu výhodu, pretože ako prerušovacie médium používajú vákuum, ktoré nemá žiadny skleníkový efekt. Na rozdiel od toho má plyn SF₆ veľmi vysoký potenciál globálneho otepľovania (GWP) a vyžaduje starostlivé zaobchádzanie a postupy recyklácie na konci životnosti.
Dva najkritickejšie komponenty sú vákuové zhášadlo (utesnené kontakty) a ovládací mechanizmus. Materiál kontaktu a tienenie prerušovača určujú elektrickú životnosť, zatiaľ čo konštrukcia mechanizmu a kvalita materiálu určujú mechanickú odolnosť.
Áno, VCB sú výnimočne vhodné pre časté spínacie úlohy, ako je štartovanie motora, spínanie kondenzátorových batérií a ovládanie oblúkovej pece. Ich robustná konštrukcia a nízka kontaktná erózia umožňujú vysoký počet bezpečných operácií.
VCB vyžadujú veľmi minimálnu údržbu. Medzi hlavné úlohy patrí pravidelná kontrola správneho mazania ovládacieho mechanizmu, kontrola mechanických indikátorov a vizuálna kontrola prerušovača, či nevykazuje známky poškodenia. Samotné prerušovače sú zapečatené na celú dobu životnosti a za normálnych prevádzkových podmienok nevyžadujú doplnenie plynu ani výmenu kontaktov.
