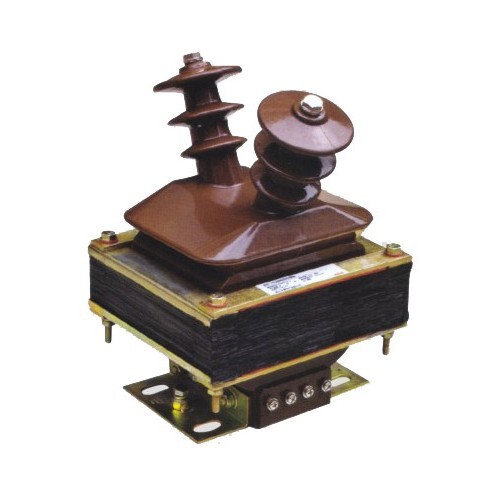

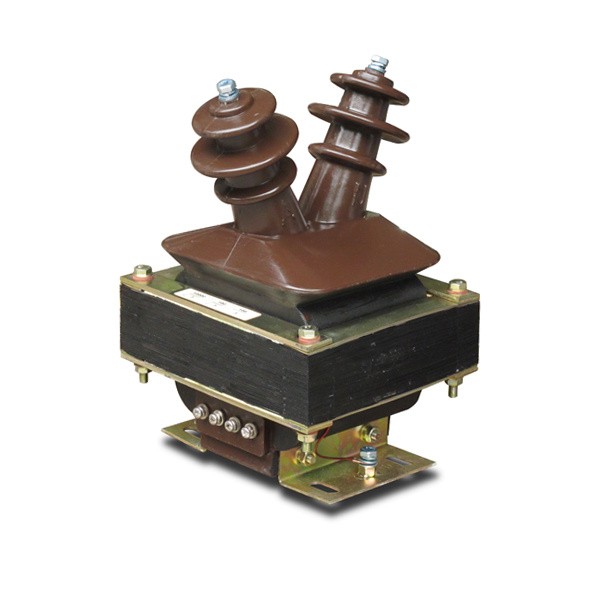

JDZJ-3/6/10W transformátor napätia

Napäťový transformátor JDZJ-3/6/10W Comewill Factory využíva úplne uzavretú technológiu izolácie z vákuovo liatej epoxidovej živice. S úrovňou čiastočného vybitia ≤20 pC sa vyznačuje odolnosťou proti vlhkosti, znečisteniu a starnutiu, čo umožňuje bezúdržbovú prevádzku počas celej životnosti.

Základné špecifikácie produktu

Kompletné modely: vrátane JDZJ-3 (W), JDZJ-6 (W) a JDZJ-10 (W), zodpovedajúce menovitým napäťovým úrovniam 3 kV, 6 kV a 10 kV, ktoré môžu spĺňať potreby obstarávania rôznych napäťových podmienok.

Hlavné výhody

Vysoká presnosť merania: Prijatie jednofázovej štruktúry s dvojitým vinutím, prísna kontrola chýb merania v súlade s vysoko presnými normami merania a ochrany môže znížiť riziko chýb po prevádzke zariadenia.

Odolný: Prijatie úplne uzavretej technológie vákuového odlievania z epoxidovej živice má vlastnosti odolnosti proti vlhkosti, prevencii znečistenia a odolnosti proti starnutiu. Miestna vybíjacia kapacita je ≤ 20 pC, čo môže dosiahnuť celoživotnú bezúdržbovosť a výrazne znížiť investície do neskoršej prevádzky a nákladov na údržbu.

Bezpečné a spoľahlivé: Silná odolnosť voči zaťaženiu prostredia, dobrá odolnosť voči oblúku a prepätiu, prísne vyrobené v súlade s normou GB 1207, vhodné pre znečistené prostredie triedy II, zabezpečujúce stabilnú prevádzku energetického systému.

Jednoduchá inštalácia: Produkt má malú veľkosť, nízku hmotnosť, podporuje inštaláciu v akomkoľvek smere a môže sa bez problémov spojiť s vysokonapäťovým rozvádzačom a iným zariadením, vďaka čomu je prispôsobiteľnejší na obstarávanie.

Vysvetlenie spolupráce pri obstarávaní

Transformátory napätia JDZJ-3/6/10W vyrábané našou spoločnosťou prešli prísnym testovaním kvality, vyspelou technológiou a širokou škálou prispôsobivosti, vďaka čomu sú cenovo výhodnou voľbou pre energetické inžinierstvo a priemyselné distribučné projekty.

Počas obdobia spolupráce pri obstarávaní môžeme poskytnúť kompletné súbory s technickými parametrami, profesionálne poradenstvo pri výbere a komplexné služby popredajnej podpory, ktoré pomôžu vášmu projektu obstarávania hladko napredovať a efektívne pristáť.

Použiteľné scenáre

Napäťový transformátor Comewill JDZJ-3/6/10W je možné priamo použiť na hlavné energetické procesy, ako je meranie energie, riadenie napätia a reléová ochrana, a môže sa prispôsobiť vnútornému prostrediu aj komplexnému priemyselnému prevádzkovému prostrediu.

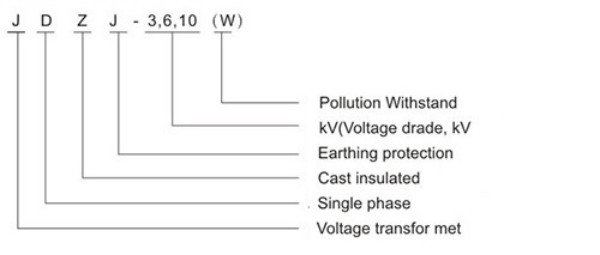

Typové označenie

Servisné podmienky pre jednofázové transformátory napätia z epoxidovej živice

Nadmorská výška nepresahujúca 1000 metrov;
Teplota prostredia -5 ℃ až +40 ℃;
Pri 20 ℃ by relatívna vlhkosť nemala presiahnuť 85 %.

Výrobok prešiel vibračným testom s intenzitou 0,4 g, čo zodpovedá zemetraseniu s magnitúdou 9 na Richterovej stupnici. Dobrá odolnosť voči škvrnám, vhodné na použitie v stredne znečistenom prostredí. Vyššie uvedené podmienky môžu zabezpečiť stabilnú prevádzku transformátorov JDZJ-6 a JDZJ-10 (W) v rôznych prostrediach a mechanickom namáhaní, zvlášť vhodné pre scenáre vnútornej inštalácie.

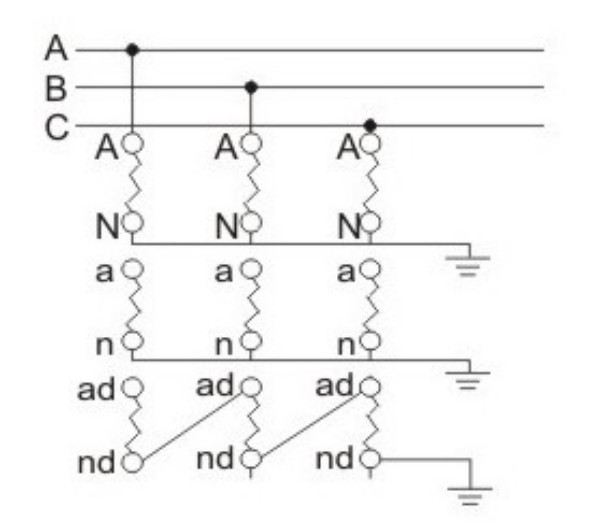

Schéma zapojenia trojfázového vedenia

Technické parametre

Prispôsobenie: Naša továreň podporuje prispôsobiteľné pomery napätia, sekundárne výstupy a úrovne izolácie, aby vyhovovali vašim špecifickým potrebám a špeciálnemu prevádzkovému prostrediu. Náš tím vám môže navrhnúť produkty šité na mieru, aby ste optimalizovali výkon a stabilitu, aby vyhovovali vašim požiadavkám na energetický systém.

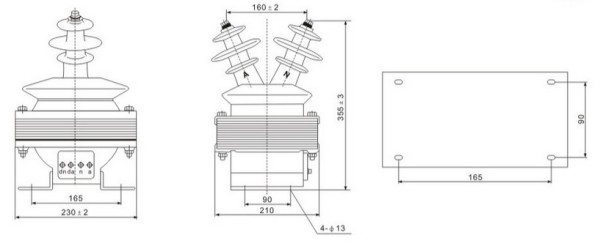

Obrys a rozmery inštalácie

JDZJ-3.6.10(W)  Obrys a rozmery inštalácie
