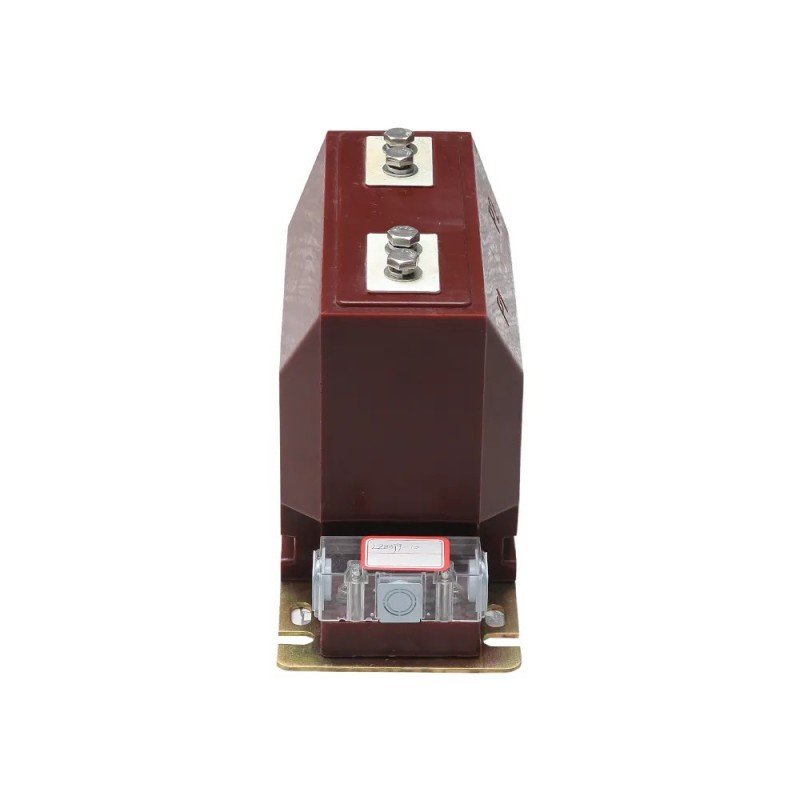

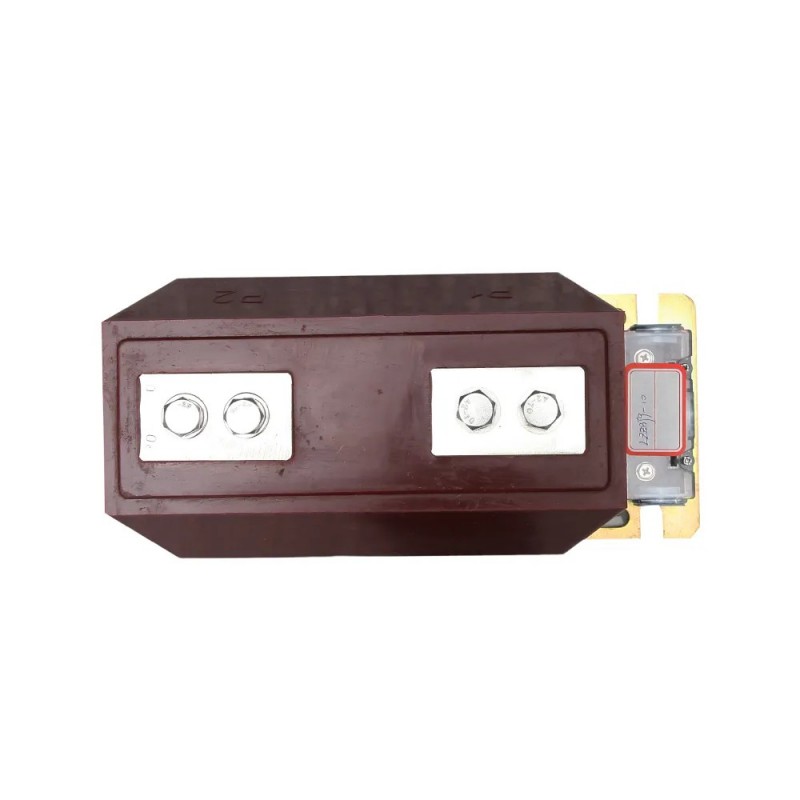

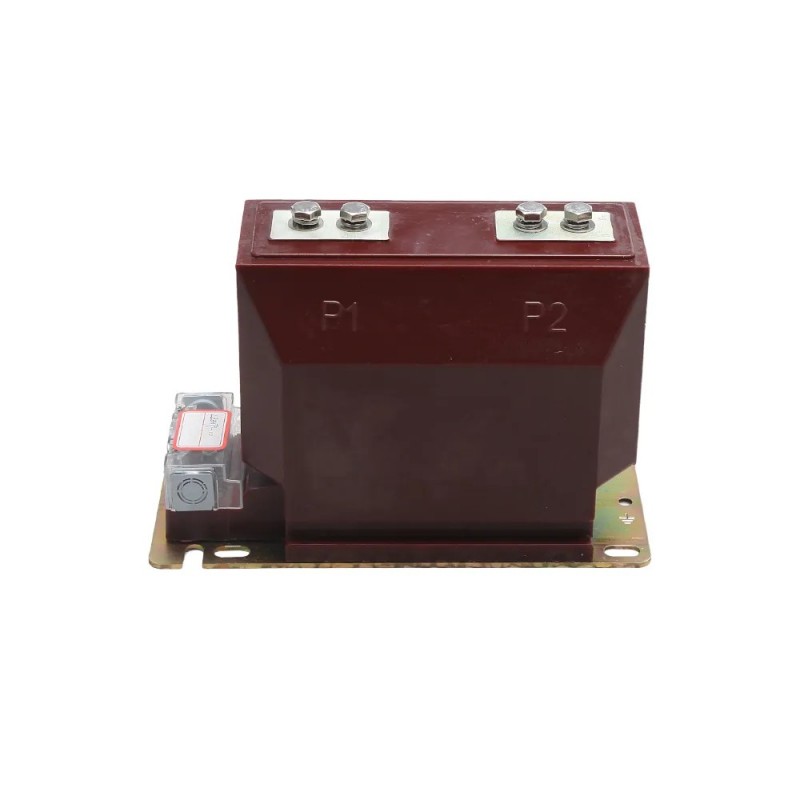

Prúdový transformátor LZZBJ 9-10A

Comewill je jedným z popredných výrobcov, producentov a vývozcov prúdového transformátora LZZBJ 9-10A, ktorý využíva integrálne utesnenú konštrukciu liateho izolačného stĺpika. Je špeciálne navrhnutý pre meranie prúdu a elektrickej energie, ako aj aplikácie ochrany relé, v obvodoch striedavého prúdu s menovitou frekvenciou 50 Hz a menovitým napätím 10 kV.

Odoslať dopyt

Popis produktu

Ako profesionálny výrobca v Číne by vám spoločnosť Comewill chcela poskytnúť vysoko kvalitný výkon prúdového transformátora LZZBJ 9-10A v súlade s normami IEC a štandardom prúdového transformátora GB1208-2006.
Menovitá úroveň izolácie: 12/42/75 kV
Faktor záťaže: cosΦ=0,8 (oneskorenie)
Menovitá frekvencia: 50Hz
Menovitý sekundárny prúd: 5A, 1A
Úroveň čiastočného vybitia: Spĺňa požiadavky normy GB5583-85, pričom čiastočné vybitie nepresahuje 20 pC.

Kľúčové vlastnosti

Tento prúdový transformátor LZZBJ 9-10A má stĺpikovú štruktúru. Vyznačuje sa plne uzavretým odlievaním z epoxidovej živice, ponúka vynikajúcu odolnosť voči znečisteniu a vlhkosti a je vhodný aj do tropických oblastí.
Transformátor nevyžaduje žiadnu špeciálnu údržbu, iba pravidelné čistenie povrchu od prachu.
S plne uzavretým nalievaním epoxidovej živice sa prúdový transformátor môže pochváliť kompaktnou veľkosťou a spoľahlivou kvalitou. Je prispôsobiteľný akémukoľvek miestu inštalácie a môže byť namontovaný v akomkoľvek smere.

Špecifikácia

Typ	LZZBJ9-10C1							LZZBJ9-10C2
	Trieda presnosti	Menovitý sekundárny výstup				1 sekundový tepelný prúd	Dynamický prúd	Trieda presnosti	Menovitý sekundárny výstup				1 sekundový tepelný prúd	Dynamický prúd
		0,2/0,2 S	0,5/0,5S	10P10	10P15				0,2/0,2 S	0,5/0,5S	10P10	10P15
5	0,2S/10P, 0,2/10P,0,2S/0,5,0,2/0,5,0,5S/10P,0,5/10P	10	10	15	10	2	5	0,2S/10P, 0,2/10P,0,2S/0,5,0,2/0,5,0,5S/10P,0,5/10P	10	20	20	20	0.5	1.25
10						4	10						1	2.5
15						6	15						1.5	3.75
20						8	20						2	5
30						12	30						3	7.5
40						16	40						4	10
50						20	50						5	12.5
75						32	60						7.5	18.75
100						45	112.5						21	52.5
150													31.5	80
200
300					15								45	112.5
400
500												15	63	130
600						63	130
800												20
1000										30
1200						80	160						80	160
1500									30	40		30	100	160
2000										60	30
2500
3000
3150

Typ	LZZBJ9-10C1				LZZBJ9-10C2
	Trieda presnosti	Menovitý sekundárny výstup	1 sekundový tepelný prúd	Dynamický prúd	Trieda presnosti	Menovitý sekundárny výstup	1 sekundový tepelný prúd	Dynamický prúd
	Trieda presnosti	Menovitý sekundárny výstup	1 sekundový tepelný prúd	Dynamický prúd	Trieda presnosti	Menovitý sekundárny výstup	1 sekundový tepelný prúd	Dynamický prúd
10-15-20	0,2S/0,2S/0,2S/10P10,0,2/ 0,2/0,2/10P10,0,5/ 0,2/ 0,2/10P10, 0,5/0,5/0,5/10P10, 0,5S/0,5S/0,5S/0,5S/0,5S	10/10/15/15 , 10/10/15/15 ,10/10/15/15 ,10/10/15/15 ,10/10/15/15	2.7	4.5	0,2S/0,2S/0,2S/10P10,0,2/ 0,2/0,2/10P10,0,5/ 0,2/ 0,2/10P10, 0,5/0,5/0,5/10P10, 0,5S/0,5S/0,5S/0,5S/0,5S	10/10/15/20,10/1	0.5	1.25
15-20-30			4.2	6.6		0/15/20, 10/10/1	1	2.5
20-30-40			6	9		15.5., 10. 10. 15/	1.5	3.75
30-40-50			9	11.5		20,10/10/15/20	2	5
40-50-75			11.3	16.5			3	7.5
50-75-100			16.8	22			4	10
75-100-150			24	33			5	12.5
100-150-200			33.6	45			7.5	18.75
150-200-300			45	63			21	52.5
200-300-400			45	80			31.5	80
300-400-500			45	100			45	112.5
400-500-600	0,5/0,2/0,2/10P10,0,5/0,5/0,5/10P10,0,2S/0,2S/0,2S/10P10,0,5S/0,5S/0,5S/10P10,0,5/0,2/0,2/10	15/15/20/25 , 15/15/20/25 ,15/15/20/25 ,15/15/20/25 ,15/15/20/25	80	130	0,5/0,2/0,2/10P10,0,5/0,5/0,5/10P10,0,2S/0,2S/0,2S/10P10,0,5S/0,5S/0,5S/10P10,0,5/0,2/0,2/10	15/15/20/30,1	63	130
500-600-800						15/5/20/30, 15/15/	63	130
800-1000-1200						20/30, 15/15/20/	80	160
1200-1500-2000						30,15/15/15/30	100	160
1500-2000-2500							100	160
2000-2500-3000							100	160

Typ	LZZBJ9-10C1		LZZBJ9-10C1		1 sekundový tepelný prúd	Dynamický prúd
Menovitý primárny prúd	Trieda presnosti a maximálny menovitý výkon		Trieda presnosti a maximálny menovitý výkon
Menovitý primárny prúd	Trieda presnosti a maximálny menovitý výkon		Trieda presnosti a maximálny menovitý výkon
5,10,15,20	0,2/0,5/10P10, 0,5/0,5/10P10	20. 10. 10, 20. 20. 1	0,2/0,5/10P10, 0,5/0,5/10P10	10/20/10, 20/20/10	100 Iln	205Iln
,30,40,50,75	0,5/10P10/10P10	0,20/10/10	0,5/10P10/10P10	,20/15/15

100	0,2/0,5/10P10, 0,5/0,5/10P1	20. 10. 10, 20. 20. 1	0,2/0,5/10P10, 0,5/0,5/10P10	10/20/10, 20/20/10	21	52.5
	0,0,5/10P10/10P10	0,20/10/10	0,5/10P10/10P10	,20/15/15

150200	0,2/0,5/10P10, 0,5/0,5/10P10	20. 10. 10, 20. 20. 1	0,2/0,5/10P10, 0,5/0,5/10P1	10/20/10, 20/20/10	31.5	80
	0,5/10P10/10P10	0,20/10/10	0,0,5/10P10/10P10	,20/15/20

300400	0,2/0,5/10P10, 0,5/0,5/10P10	20. 10. 10, 20. 20. 1	0,2/0,5/10P10, 0,5/0,5/10P1	10/20/10, 20/20/10	45	112.5
	0,5/10P10/10P10	0,20/10/10	0,0,5/10P10/10P10	,20/15/20

500	0,2/0,5/10P10, 0,5/0,5/10P10	10/20/10, 20/20/10	0,2/0,5/10P10, 0,5/0,5/10P1	20/10/15, 20/20/15	63	130
	0,5/10P10/10P10	,20/10/10	0,0,5/10P10/10P10	,20/15/25

600	0,2/0,5/10P10, 0,5/0,5/10P1	20/10/15, 20/20/1	0,2/0,5/10P10, 0,5/0,5/10P1	20. 10. 20, 20. 20. 20	63	160
	0,0,5/10P10/10P10	5,20/10/10	0,0,5/10P10/10P10	,20/15/20

800	0,2/0,5/10P10, 0,5/0,5/10P10	20/10/15, 20/20/15	0,2/0,5/10P10, 0,5/0,5/10P1	20. 10. 20, 20. 20. 20	63	160
	0,5/10P10/10P10	,20/10/15	0,0,5/10P10/10P10	,20/15/20

1000,1200	0,2/0,5/10P10, 0,5/0,5/10P10	30/10/15, 30/30/15	0,2/0,5/10P10, 0,5/0,5/10P1	10/30/20, 20/30/20	80	160
	0,5/10P10/10P10	30/10/15	0,0,5/10P10/10P10	30/15/20

1500,1600	0,2/0,5/10P10, 0,5/0,5/10P10	20/30/15, 30/30/15	0,2/0,5/5P15, 0,5/0,5/10P1	30/40/20, 40/40/20	100	160
	0,5/10P10/10P10	30/10/15	5,0,5/5P10/5P15	40/15/15

2000	0,2/0,5/10P10, 0,5/0,5/10P10	20/30/15, 30/30/15	0,2/0,5/5P15, 0,5/0,5/10P1	30/60/30, 60/60/60	100	160
	0,5/10P10/10P10	30/10/15	5,0,5/5P10/5P15	60/20/20

2500	0,2/0,5/10P10, 0,5/0,5/10P10	20/30/20, 30/30/20	0,2/0,5/5P15, 0,5/0,5/10P1	30/60/30, 60/60/3	100	160
2500	0,5/10P10/10P10	30/10/15	5,0,5/5P10/5P15	0,60/20/20	100	160
3000,3150			0,2/0,5/5P15, 0,5/0,5/10P1	30/60/20, 60/60/2	100	160
3000,3150			5,0,5/5P10/5P15	0,60/15/15	100	160

Typ	Menovitý primárny prúd	Trieda presnosti	Menovitý výstup			1 sekundový tepelný prúd	Dynamický prúd
			0.2	0.5	10P
LZZBJ9-10C5	5-300	0,2/0,5, 0,2/10P20,0,5/10P20	20	40	40	0.5	1.25
	400					1	2.5
	500					1.5	3.75
	600	0,2/0,5, 0,2/10P25,0,5/10P25	20	40	40	2	5
	800					3	7.5
	1000					4	10
	1200	0,2/0,5, 0,2/10P30,0,5/10P30	40	40	40	5	12.5
	1250
	1500					7.5	18.75
	1600
	2000					21	52.5
	2500					31.5	80
	3000					31.5	80
	3150
