24KV 200A otočná podávacia vložka

Kúpte si otočnú vložku Feedthru 24KV 200A od spoločnosti Comewill, dôveryhodného čínskeho výrobcu a dodávateľa príslušenstva pre káble stredného napätia. Táto otočná napájacia vložka, navrhnutá pre 24kV distribučné systémy, umožňuje konfiguráciu dvoch priechodiek z jednej priechodky, čo umožňuje jednoduchú konverziu radiálnych transformátorov na systémy s priechodným napájaním a zároveň pridáva ochranu zvodičom prepätia. S patentovanou račňou obmedzujúcou krútiaci moment, izoláciou EPDM a plne tieneným ponorným dizajnom, Comewill ponúka vysoko kvalitné, veľkoobchodné, prispôsobené a skladové riešenia pre bezpečnú a efektívnu podzemnú distribúciu energie.

Definícia produktu

Otočná napájacia vložka 24KV 200A je príslušenstvo na prerušenie záťaže inštalované do univerzálnej priechodky na zariadeniach, ako sú transformátory alebo rozvádzače namontované na podložkách. Vytvára dve 200A záťažové rozhrania, ktoré umožňujú inžinierom pripojiť viacero káblov, inštalovať zvodiče prepätia alebo konvertovať radiálne napájacie systémy na konfigurácie s priechodným napájaním.

Základné technické vlastnosti

1. Návrh priechodky s dvojitým rozhraním

Vložka umožňuje dve rozhrania prerušenia záťaže z jednej priechodky, čo uľahčuje konverziu radiálnych napájacích transformátorov na priechodné transformátory alebo pridanie sériovej ochrany pred bleskom. To výrazne zlepšuje flexibilitu siete.

2. Patentovaný račňový mechanizmus obmedzujúci krútiaci moment

Zabudovaná račňa obmedzujúca krútiaci moment zabraňuje inštalatérom v náhodnom utiahnutí skrutiek puzdra. Keď sa dosiahne správny krútiaci moment, mechanizmus vydá počuteľné cvaknutie, čím sa zabezpečí presná a bezpečná inštalácia a zároveň sa zníži riziko poškodenia zariadenia.

3. Otočné polohovanie o 360°

Po inštalácii je možné vložku otáčať o celých 360 stupňov, čo umožňuje technikom umiestniť konektory podľa požiadaviek na vedenie káblov. Táto funkcia zjednodušuje inštaláciu v uzavretých priestoroch transformátora.

4. Vysokokvalitná izolácia EPDM

Produkt je vylisovaný zo sírou vytvrdenej EPDM izolačnej a polovodivej gumy, ktorá poskytuje vynikajúcu elektrickú izoláciu, kontrolu napätia a utesnenie voči životnému prostrediu. Pri použití so zodpovedajúcimi komponentmi tvorí plne tienený a ponorný spojovací systém.

5. Vizuálny indikátor inštalácie

Žltý krúžok indikátora západky umiestnený okolo objímky puzdra ponúka jasné potvrdenie inštalácie. Keď je krúžok úplne zakrytý kolenovým konektorom, spojenie je bezpečné. Ak sú viditeľné, sú potrebné úpravy. To zlepšuje presnosť a bezpečnosť inštalácie.

Inštalácia

Pre správnu inštaláciu vložky nie sú potrebné žiadne špeciálne nástroje. Vyčistenú a namazanú vložku jednoducho vložíte do puzdra a otočíte v smere hodinových ručičiek. Keď sa západka obmedzujúca krútiaci moment uvoľní a zaznie počuteľné cvaknutie, vložka bude správne nainštalovaná a utiahnutá správnym krútiacim momentom. Pokračujúce otáčanie v smere hodinových ručičiek umožňuje úplné 360° polohovanie, aby vyhovovalo požiadavkám aplikácie. Ak chcete odstrániť vložku bez napätia, jednoducho otočte proti smeru hodinových ručičiek.

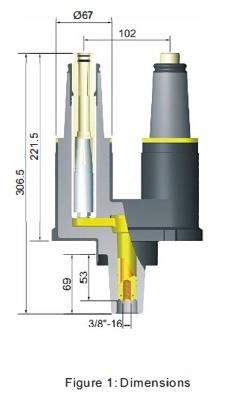

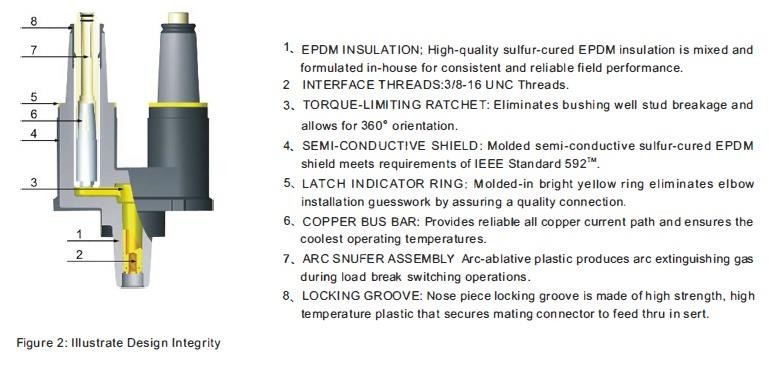

Popis a rozmery

FAQ

 1. Na čo sa používa 24KV 200A otočná podávacia vložka?

Používa sa v strednonapäťových distribučných systémoch na vytvorenie dvoch 200A záťažových rozhraní z jednej priechodky, čo umožňuje káblové pripojenie, konverziu transformátora a inštaláciu zvodiča prepätia.

2. Kde je tento produkt bežne inštalovaný?

Zvyčajne sa inštaluje do transformátorov namontovaných na podložkách, podzemných rozvádzačov a rozvodných skríň v podzemných káblových sieťach.

3. Aké konektory sú kompatibilné s touto vložkou?

Vložka funguje s 200A záťažovými kolenovými konektormi, kolennými zvodičmi prepätia a vývodkami zariadenia s rovnakým napätím.

4. Podporuje vložka podzemné použitie?

áno. S izoláciou EPDM a plne tieneným ponorným dizajnom spoľahlivo funguje v podzemnom alebo vonkajšom prostredí.

5. Aká je výhoda otočného dizajnu?

Otočné umiestnenie o 360° umožňuje flexibilné vedenie káblov, čo uľahčuje inštaláciu v obmedzených priestoroch transformátorov alebo rozvádzačov.

6. Čo znamená žltý krúžok indikátora?

Ak je žltý krúžok úplne zakrytý, kolenný konektor je správne nainštalovaný. Ak je stále viditeľné, pripojenie je potrebné upraviť.
