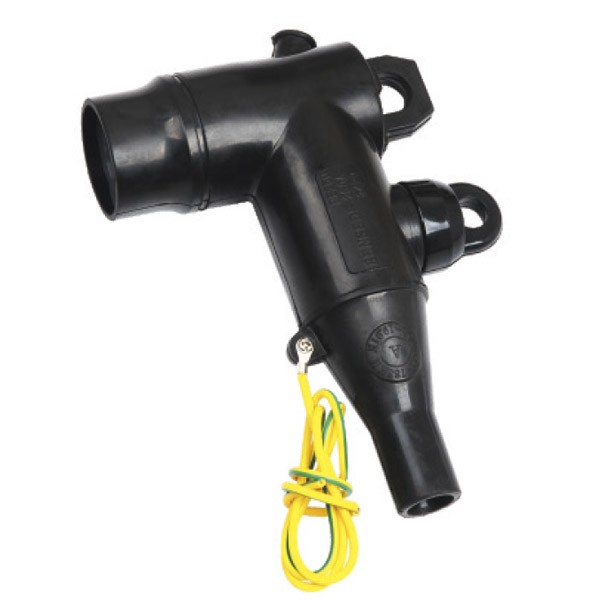

24KV 250A Záťažový kolenný konektor

Továrenská kvalita Comewill ZT-24/250 24kV 250A Záťažový kolenný konektor so spoľahlivou kvalitou je vhodný pre vaše potreby zdrojov vysokonapäťového pripojenia.
Spojte ho so správnou priechodkou alebo zástrčkou a tento konektor vám poskytne plne tienené, úplne ponoriteľné oddeliteľné pripojenie. Dokonca aj vo vlhkom, drsnom prostredí funguje stabilne. K dispozícii sú tiež vstavané kapacitné testovacie body – môžete ich použiť na kontrolu stavu obvodu alebo inštaláciu indikátorov porúch, čo zjednodušuje údržbu a riešenie problémov.
Ďalšie veľké plus: nie je potrebný minimálny medzifázový odstup. Môžete ho namontovať vertikálne, horizontálne alebo v akomkoľvek uhle medzi nimi. Táto flexibilita vám ušetrí veľa problémov pri inštalácii na mieste, pri montáži rôznych nastavení projektu.
Pre vaše potreby nákupu ponúkame dobré ceny, flexibilné MOQ a včasné doručenie, aby váš dodávateľský reťazec fungoval hladko. Potrebujete hromadné objednávky, vzorky na testovanie alebo technickú podporu na prispôsobenie? Náš tím je tu, aby vám pomohol.
Ak hľadáte vysokokvalitné konektory na prerušenie záťaže, stačí sa ozvať. Sľubujeme, že poskytneme nákladovo efektívne a spoľahlivé produkty na zálohovanie vašich projektových operácií.

Vlastnosti:

◆ Spárujte 24KV 250A konektor pre odlamovacie koleno so správnou objímkou ​​alebo zástrčkou a získate plne tienené, úplne ponoriteľné oddeliteľné spojenie.
◆ Zabudovaný kapacitný testovací bod – môžete ho použiť na kontrolu stavu obvodu alebo na inštaláciu indikátora poruchy.
◆ Nevyžaduje sa žiadna minimálna fázová vôľa.
◆ Možnosti montáže: vertikálna, horizontálna alebo akýkoľvek uhol medzi nimi.

Aplikácia

◆ Používa sa na pripojenie polymérových káblov k transformátorom, rozvádzačom, motorom a iným zariadeniam prostredníctvom vopred tvarovaného oddeliteľného konektora.
◆ Vhodné pre vnútorné aj vonkajšie inštalácie.
◆ Pracuje pre systémové napätie do 24 kV.
◆ Trvalý prúd 250 A (zvládne preťaženie 300 A po dobu 8 hodín).

Podrobnosti o kábli

- Polymérne káble (ako XLPE, EPR)
- Medené alebo hliníkové vodiče
- Polovodičové alebo kovové obrazovky
- Veľkosť vodiča: 25-120 mm²

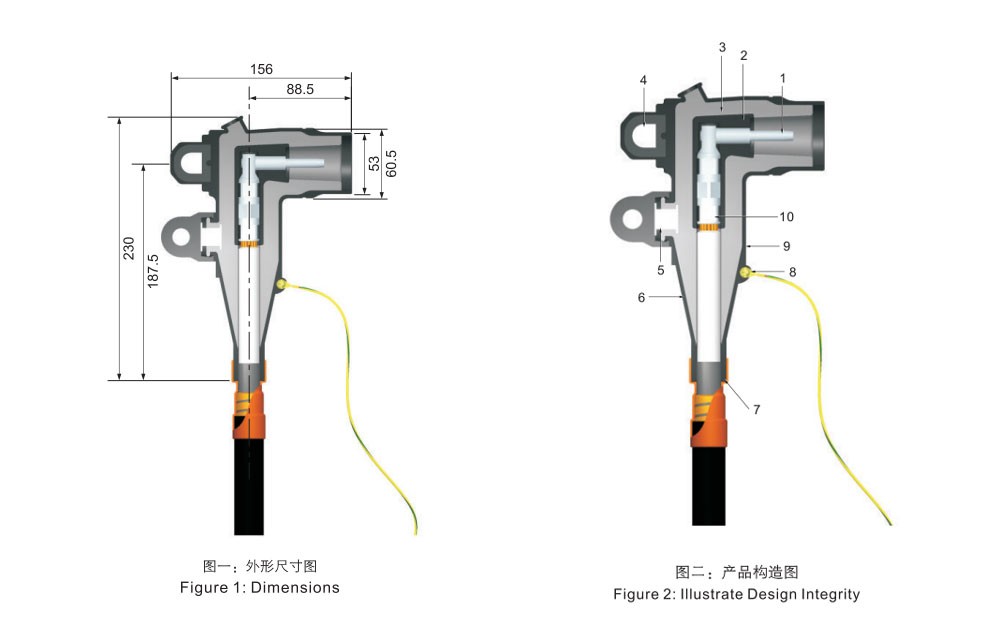

Štruktúra produktu:

1. Vodiaca tyč: Na zaskrutkovanie pocínovaného medeného kolíka do kontaktu vodiča použite dodaný šesťhranný kľúč – jednoduchá inštalácia.
2. Polovodivá vložka: Je to tvarovaná EPDM vodivá gumená clona, ​​ktorá sa používa hlavne na kontrolu elektrického napätia.
3. Izolácia: Tvarovaná izolačná guma EPDM je formulovaná a miešaná v našej vlastnej továrni, takže kvalita je zaručená.
4. Ťahacie oko: Je to zapuzdrené ťažné oko z nehrdzavejúcej ocele so zarážkou, ktorá pomáha umiestniť kauciu.
5. Kapacitný testovací bod: Tento bod vám umožňuje skontrolovať stav okruhu. K dispozícii je tiež tvarovaná EPDM vodivá gumená čiapočka, aby bola vodotesná.
6. Odľahčenie: Vonkajšie tienenie a káblový adaptér sú navrhnuté tak, aby uvoľnili napätie kábla.
7. Káblový adaptér: Otvor je dimenzovaný tak, aby tesne priliehal (zasahovanie s presahom), takže môže udržiavať vodotesné tesnenie.
8. Uzemňovacie oko: Je zalisované priamo do vonkajšej clony, určené na pripojenie uzemňovacieho vodiča.
9. Polovodivý štít: Tvarovaná vodivá guma EPDM sa spája s tienením kábla. To udržuje obrazovku nepretržitú a zaisťuje, že celá zostava je na potenciáli zeme.
10. Očko vodiča: Je to zotrvačnosťou zváraný bimetalový kompresný konektor, kompatibilný s medenými aj hliníkovými vodičmi.

FAQ

Otázka 1: Aká je hlavná funkcia 24kV 250A záťažového kolenného konektora?
Odpoveď: Umožňuje bezpečné pripojenie a odpojenie napájaných obvodov stredného napätia pri zachovaní plnej izolácie a spínacieho výkonu riadeného oblúkom.

Q2: Môže byť tento konektor použitý vonku alebo v podzemných systémoch?
Odpoveď: Áno, je plne tienený a ponorný, vďaka čomu je vhodný pre podzemné káblové systémy, vonkajšie rozvodne a drsné podmienky prostredia.

Q3: S akými káblami je kompatibilný?
Odpoveď: Podporuje káble s polymérovou izoláciou, ako sú XLPE a EPR s medenými alebo hliníkovými vodičmi v rozsahu 25–120 mm².

Otázka 4: Vyžaduje si inštalácia špeciálne nástroje alebo prísne umiestnenie?
Odpoveď: Nevyžadujú sa žiadne špeciálne nástroje a podporuje flexibilnú inštaláciu vo zvislej, vodorovnej alebo šikmej polohe bez obmedzenia fázového rozstupu.
