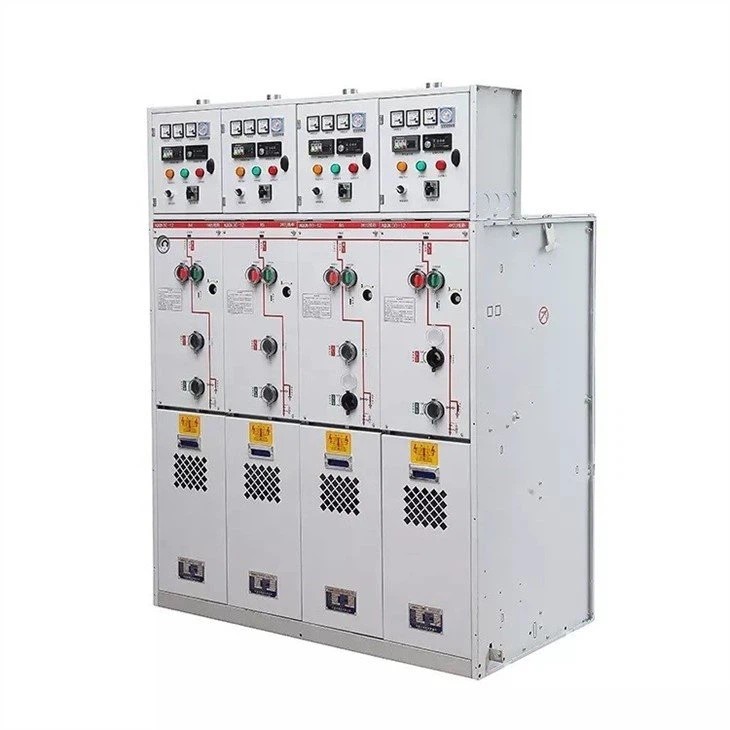

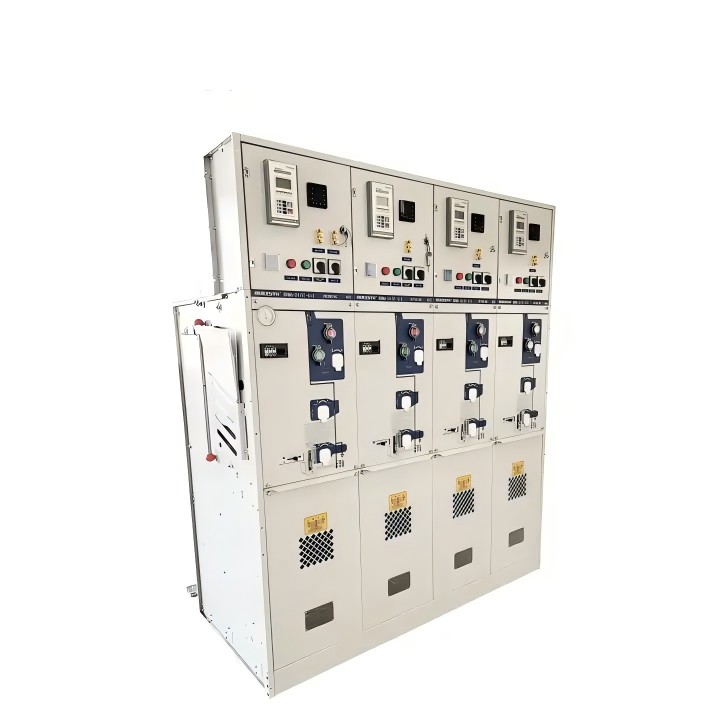

Plynom izolovaný rozvádzač 24 kV SF6

Hľadáte kvalitný rozvádzač 24 kV s plynovou izoláciou SF6? Továreň Comewill ponúka všestranné modulárne riešenie RMU. S menovitým napätím do 24 kV a mierami úniku pod 0,25 ‰, naše rozvádzače integrujú vákuové/SF6 ističe a 3-polohové spínače záťaže.

Výhody produktu

Technológia robotického laserového zvárania: Na rozdiel od ručného zvárania, ktoré je náchylné na mikroskopické trhliny, sú naše „airbagy“ (plynové nádrže) SF6 utesnené pomocou presnej robotiky. To zaisťuje mieru úniku ≤0,25‰ za rok, čo výrazne prevyšuje štandardné požiadavky.

Dlhá elektrická životnosť: Spínače záťaže: Dosiahnite úroveň E3, najvyšší stupeň pre časté spínacie operácie.

Ističe: Dosiahnite úroveň E2, čím sa zabezpečí robustný skratový výkon bez častej výmeny kontaktov.

Odolnosť voči životnému prostrediu: S hodnotením IP67 sú primárne vysokonapäťové komponenty úplne chránené pred prachom a dočasným ponorením do vody, vďaka čomu je rozvádzač 24 kV s plynovou izoláciou SF6 ideálny pre vlhké pobrežné oblasti alebo prašné priemyselné závody.

Prevádzková bezpečnosť: Tlak plynu je prísne obmedzený na 1,4 baru a 3-polohový spínač záťaže zaisťuje jasné umiestnenie „Closed-Open-Earth“, plne overené správami o typových testoch.

Parametre produktu:

* Hlavná jednotka s izolačným krúžkom SF6
*Vnútorný rozvodný rozvod vysokého napätia
* Menovité napätie: 3,3 kV, 6 kV, 10 kV, 11 kV, 12,5 kV, 13,8 kV, 15 kV, 17 kV, 22 kV, 24 kV, 33 kV, 36 kV, 40,5 kV.
*Stojí na podlahe
*Ročná miera úniku ≤0,25‰ za rok
*Tlak plynu SF6 pri 20 ℃ je 0,4 baru (relatívny tlak)
*Štandard: IEC, ANSI, GB

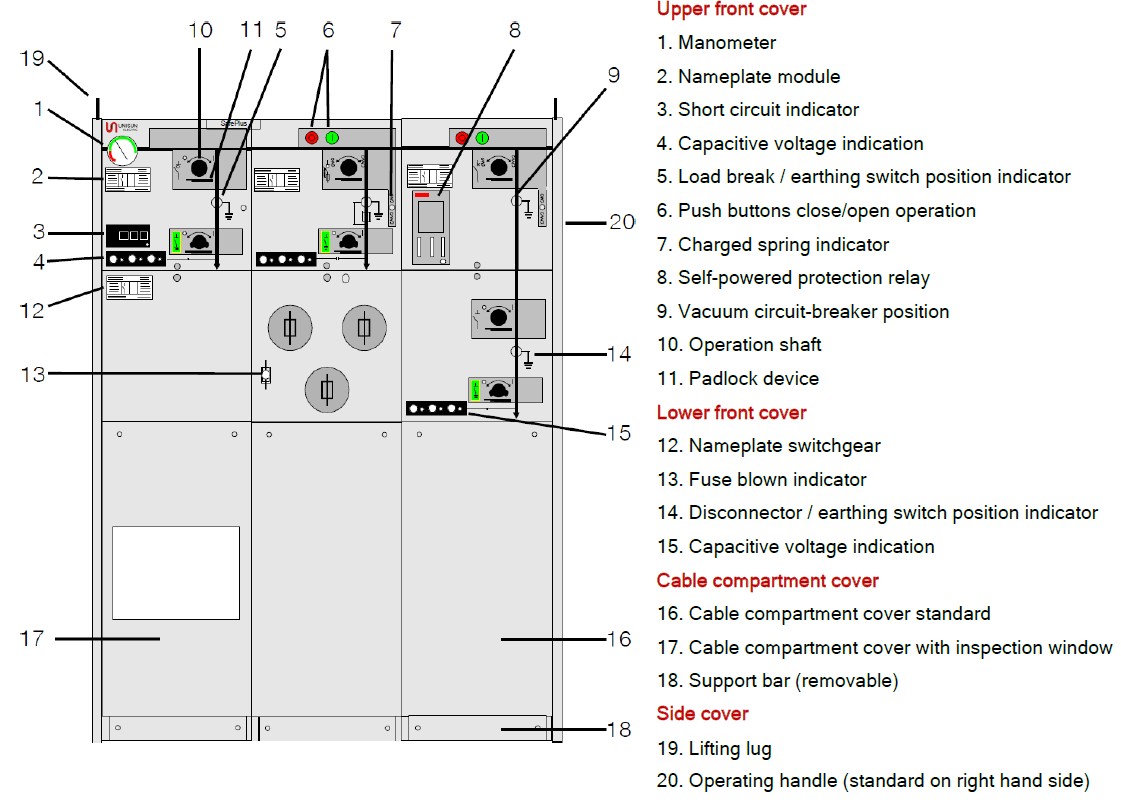

Vonkajšia zostava

Technický dátum skrine C

K dispozícii s výdržným napätím 42 kV

Technický dátum skrine F

1)         Obmedzené vysokonapäťovými poistkovými vložkami
2)         K dispozícii s odolným napätím 42 kV

Technický dátum skrine V

1)         K dispozícii s odolným napätím napájacej frekvencie 42 kV
2)         Závisí od typu použitého puzdra
3)         Rozhranie A – 12,5 kA/1s, rozhranie B – 16 kA/1s

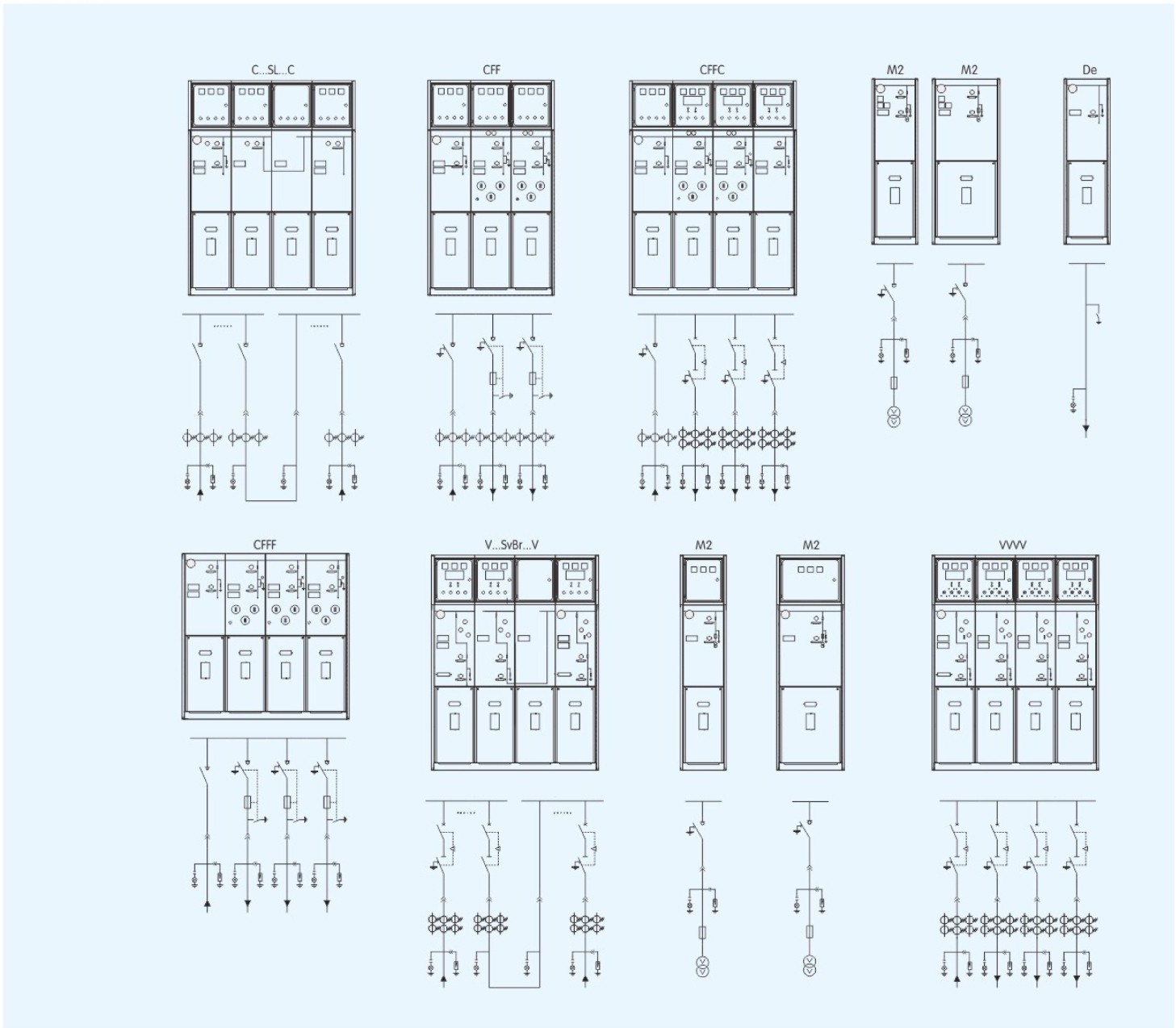

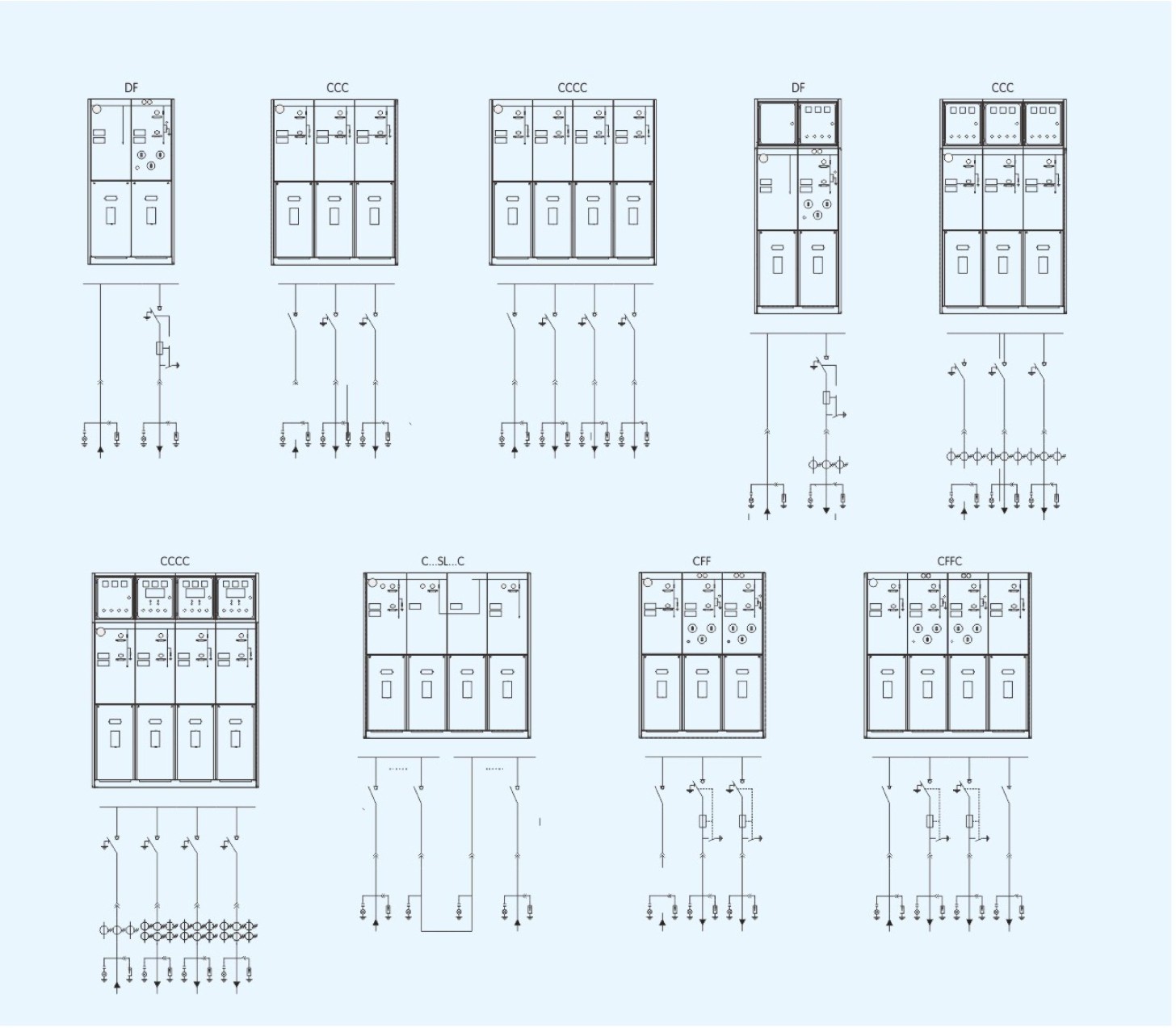

Schéma infraštruktúry

FAQ

Q1: Aké je maximálne menovité napätie pre vašu sériu RMU?

Odpoveď: Zatiaľ čo naším vlajkovým modelom je 24 kV jednotka, náš sortiment pokrýva 3,3 kV až 40,5 kV, aby sme splnili rôzne medzinárodné požiadavky na rozvodnú sieť.

Q2: Môžem si vybrať medzi vákuovými a SF6 ističmi?

A: Áno. V našej skrini "V" ponúkame obe možnosti. Vákuové ističe sú často preferované pre ich nízku údržbu, zatiaľ čo ističe SF6 sú dostupné na základe špecifického zaťaženia a environmentálnych potrieb.

Q3: Ako zabezpečíte, že tlak plynu zostane bezpečný?

Odpoveď: Používame relatívny tlak 0,4 baru (pri 20 °C) a maximálny limit 1,4 baru. Každá jednotka obsahuje manometer s pomocnými kontaktmi pre diaľkové monitorovanie a alarmy.

Q4: Je zariadenie vhodné pre drsné vonkajšie prostredie?

A: Áno. Zatiaľ čo RMU je vnútorný dizajn, jadrová nádrž SF6 má krytie IP67. Keď je umiestnený v správnom vonkajšom kiosku (kompaktnej rozvodni), darí sa mu v oblastiach s vysokou vlhkosťou alebo vysokým znečistením.
