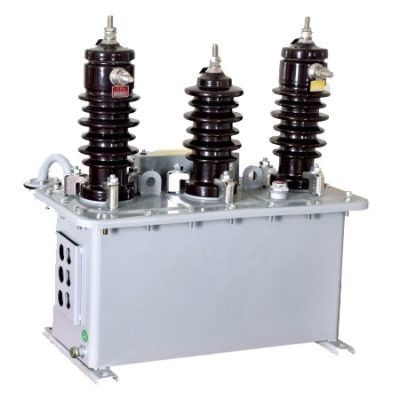

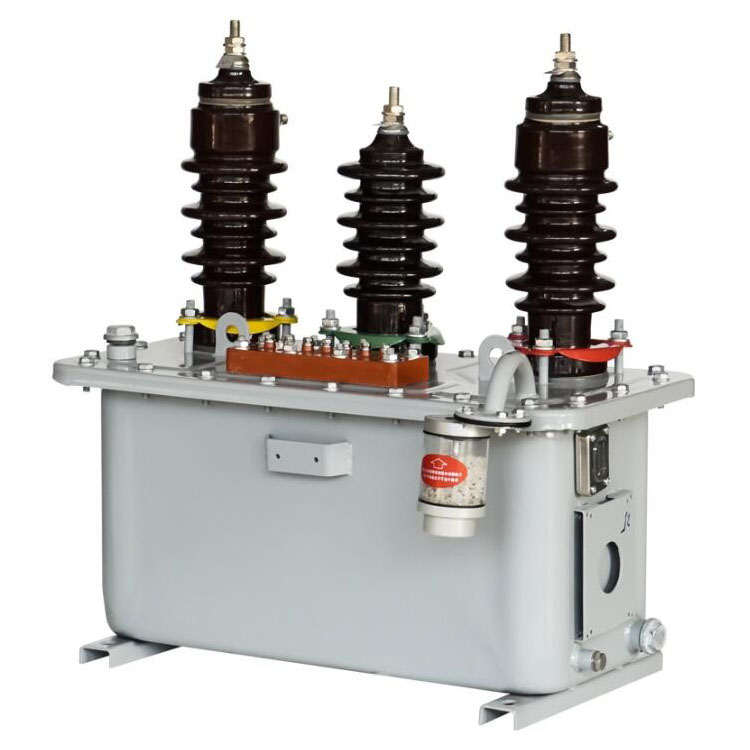

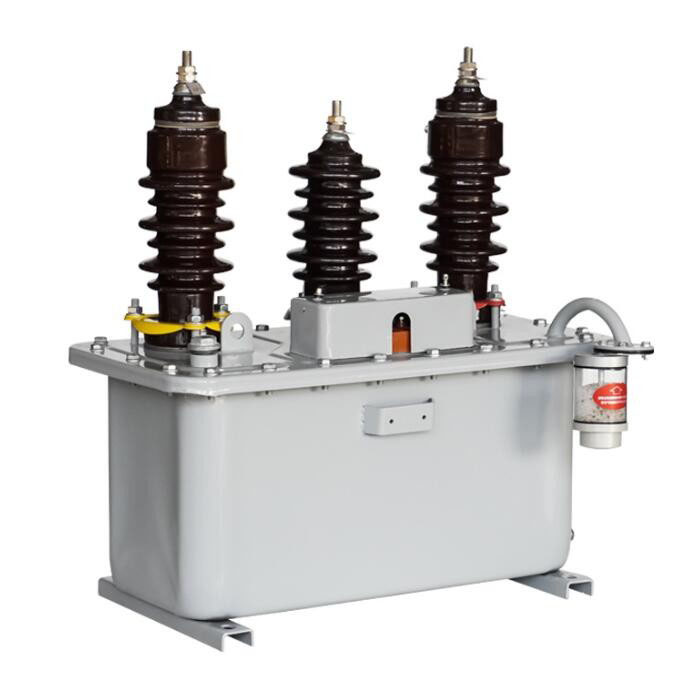

JLS-6/10 Vonkajší kombinovaný transformátor ponorený do oleja

Odolný vonkajší kombinovaný transformátor JLS-6/10 JLS-6/10 z továrne Comewill je nielen odolný voči vlhkosti, ale má aj dobrý výkon: veľká kapacita, malá veľkosť, nízka hmotnosť, pohodlná preprava a inštalácia. Elektroinštalácia využíva trojfázový typ V/V, ktorý dokáže presne merať prúd, napätie a vypočítať elektrickú energiu a dokáže odolávať aj zložitým vonkajším pracovným podmienkam.

Vonkajší kombinovaný olejový transformátor JLS-6/10, vhodný pre obvody striedavého prúdu 50-60 Hz, s maximálnym menovitým napätím 10 kV, môže spĺňať potreby vonkajšieho merania vidieckych aj priemyselných rozvodní. Môže byť tiež vybavený meračmi výkonu a jalovej energie podľa potrieb obstarávania, čo je oveľa pohodlnejšie ako tradičné olejové transformátory. Určite je tou správnou voľbou výmena starého zariadenia.

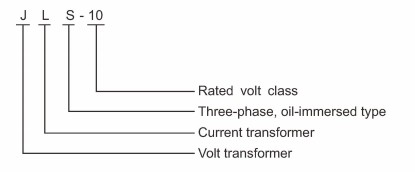

Typové označenie

Stavebníctvo

Meracia skrinka vonkajšieho olejového kombinovaného transformátora JLS-6/10 má modulárny dizajn, ktorý zahŕňa dva jednofázové transformátory napätia (PT) a dva transformátory prúdu (CT). PT aj CT sú elektromagnetické konštrukcie, pripevnené k doskám palivovej nádrže pomocou skrutiek, s kompaktným a robustným celkovým usporiadaním.
Palivová nádrž má štvorcový dizajn s dobrým tesniacim výkonom. Kryt skrinky a teleso skrinky sú spojené skrutkami na zabezpečenie tesnenia. Na kryte boxu sú dva zdvíhacie krúžky pre ľahké zdvíhanie a prepravu zariadenia. Bočná strana palivovej nádrže je vybavená kľúčovými komponentmi, ako je ukazovateľ hladiny oleja, uzemňovacia skrutka a vypúšťací ventil oleja, ktoré uľahčujú každodenné monitorovanie prevádzky, ochranu uzemnenia a údržbu vypúšťania oleja.
Toto konštrukčné riešenie plne zohľadňuje vonkajšie prostredie a zabezpečuje stabilnú a spoľahlivú prevádzku zariadenia v rôznych náročných podmienkach.

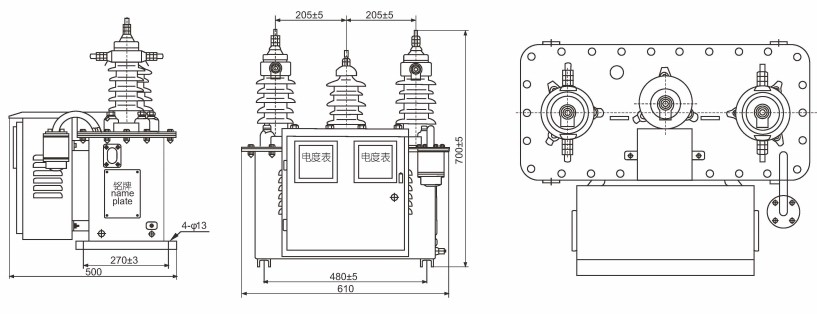

Obrys a rozmery inštalácie

Celkové rozmery: JLS-6kV, 10kV (trieda 0,2, trieda 0,2S)， Vhodné na použitie v napäťových systémoch 6KV a 10KV.

Bezpečnostné opatrenia: Kontrola pred prevádzkou

Pred uvedením vonkajších olejových kombinovaných transformátorov JLS-6 a JLS-10 do prevádzky je potrebné odstrániť upchatie ventilačných otvorov na nárazníkovej gume v strede zariadenia odolného proti vlhkosti. Vetrací otvor musí zostať voľný, inak to ovplyvní normálnu prevádzku zariadenia.
Tento krok je nevyhnutnou kontrolnou položkou pred uvedením zariadenia do prevádzky a odporúča sa zamerať sa na jeho potvrdenie pri preberaní na mieste.

Pri objednávaní uveďte nasledovné:

Ak chcete kúpiť vonkajšie kombinované transformátory ponorené do oleja JLS-6/10 od spoločnosti Welcome (Wenzhou) Electric Co., Ltd. a zjednodušiť ich používanie a kompatibilitu s vaším systémom, je potrebné poznamenať niekoľko kľúčových bodov:
Zhoda parametrov musí byť presná
Transformačný pomer: Aké sú konkrétne pomery transformácie napätia a prúdu CT (prúdový transformátor) a PT (napäťový transformátor), ktoré potrebujete? Dajte nám tieto dve čísla, aby ste sa uistili, že sú zarovnané s vašou elektrickou sieťou.
Presnosť: Akú úroveň presnosti chcete (napríklad 0,2 alebo 0,2 S)? Existujú aj parametre pre sekundárny výstup, ktoré musia spĺňať vaše požiadavky na meranie.
Prostredie: Aké sú požiadavky na úroveň izolácie zariadenia? Potrebujeme poznať prevádzkové prostredie na mieste, ako je teplota, nadmorská výška a prítomnosť korozívnych plynov, aby to tam „odolalo“.
Kvalita a certifikácia musia byť spoľahlivé
Pozrite sa na značku a kvalifikáciu: Vyberte si silnú a renomovanú značku, ako je Welcome (Wenzhou) Electric Co., Ltd. Skontrolujte, či produkt prešiel testovaním prístupu k sieti autoritatívnymi inštitúciami, ako sú State Grid a Southern Power Grid.
Zamerajte sa na základné komponenty: Pochopte materiály a procesy základných komponentov, ako je železné jadro, vinutie a olejová nádrž transformátorov. Vysoko kvalitné výrobky zvyčajne používajú pevné materiály a vynikajúce remeselné spracovanie.
Inštalácia a údržba by mala byť pohodlná
Pohodlie inštalácie: Zvážte veľkosť a hmotnosť zariadenia, ako aj podmienky inštalácie na mieste (ako je nosnosť stĺpov elektrického vedenia a inštalačný priestor). Delený dizajn série JLS je zvyčajne vhodnejší na inštaláciu a údržbu na mieste.
Je údržba pohodlná: Informujte sa, či je vhodná údržba komponentov, ako sú poistky a uzemňovacie skrutky. Dobre navrhnutý produkt sa dá udržiavať s polovičným úsilím.
Je potrebné zaručiť popredajný servis
Záručná doba by mala byť jasná: rozumej záručnej dobe a rozsahu produktu. Sebavedomý výrobca poskytne dlhšiu záručnú dobu.
Mala by existovať technická podpora: vyberte si dodávateľov, ktorí môžu poskytnúť včasnú technickú podporu a služby na mieste. Akonáhle sa vyskytne problém s vonkajším vybavením, rýchlosť odozvy je rozhodujúca.
