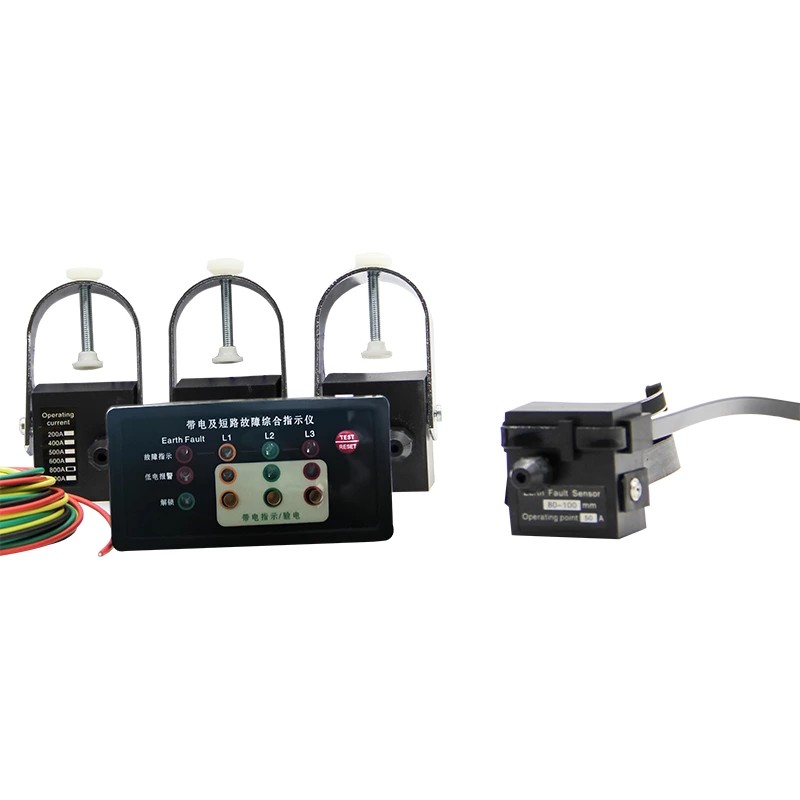

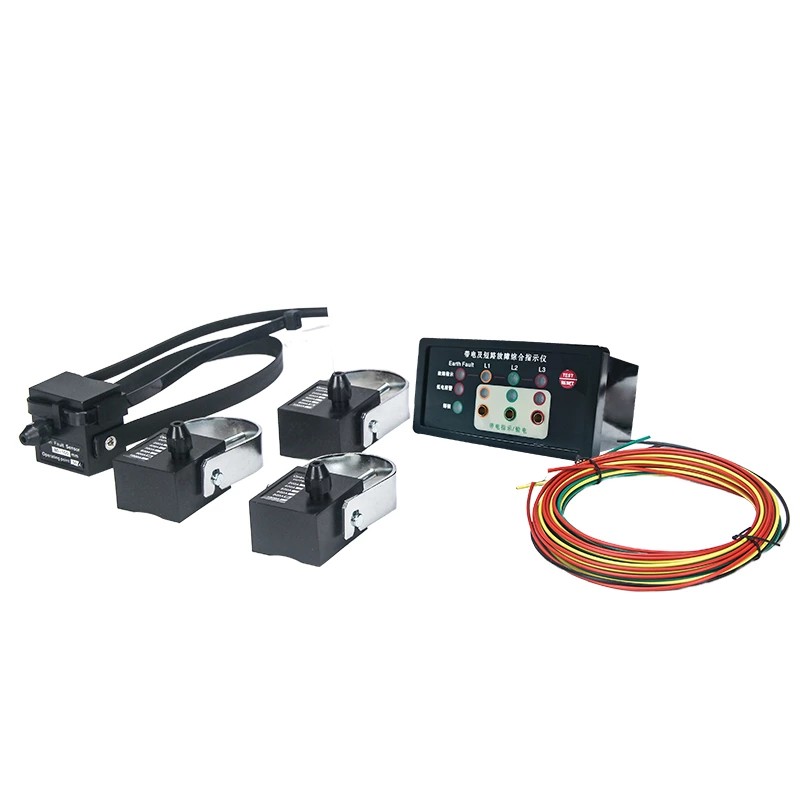

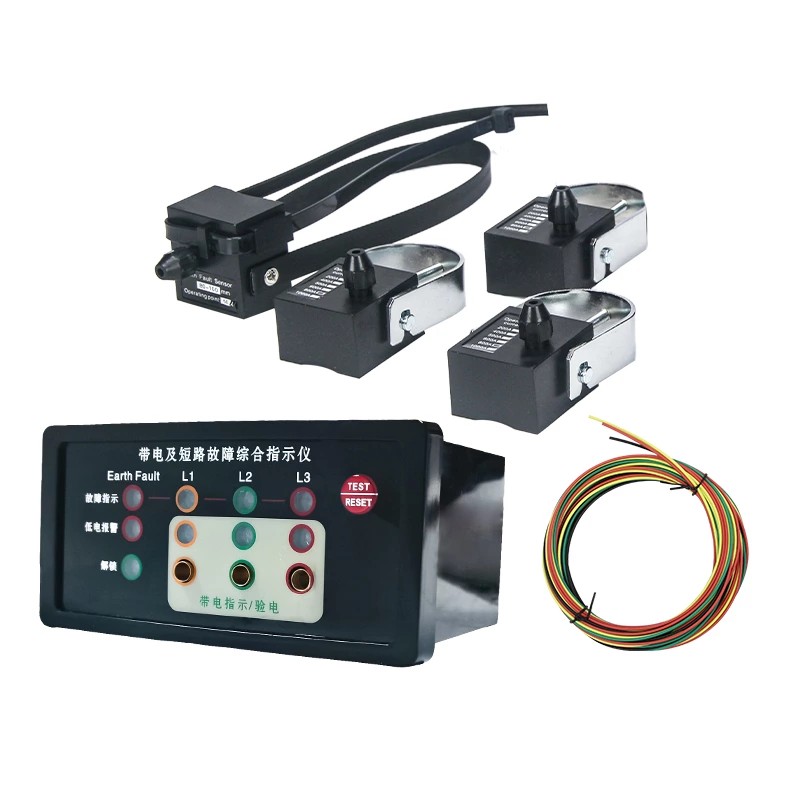

EKL-4DXN Line Fault Indicator with Live Status je online monitorovacie zariadenie vyvinuté spoločnosťou Comewill špeciálne pre vysokonapäťové rozvádzače a distribučné siete pod 20 kV. Toto zariadenie integruje funkcie detekcie porúch, indikácie pod napätím a overenia fázy. Využitím modulárneho dizajnu a komunikačnej technológie z optických vlákien môže stabilne fungovať v zložitých elektromagnetických prostrediach a poskytuje spoľahlivú podporu pre každodenné kontroly a diagnostiku porúch v energetických systémoch.
Alarm pri poruche skratu
Keď dôjde ku skratu vo vedení, snímač skratu zabudovaný do EKL-4DXN Line Fault Indicator so živým stavom okamžite zachytí poruchový prúd a prenesie signál alarmu do hostiteľského počítača cez optický kábel. Komunikácia z optických vlákien má silné schopnosti proti rušeniu, čím sa vyhýba vplyvu elektromagnetického šumu vo vnútri rozvádzača na prenos signálu. Po prijatí signálu hostiteľský počítač spustí príslušnú kontrolku skratu, ktorá pomáha personálu na mieste rýchlo lokalizovať chybný obvod.
Ground Fault Alarm
Uzemňovací senzor nepretržite monitoruje nulovú sekvenciu prúdu vo vedení. Keď zemný prúd dosiahne alebo prekročí prednastavenú prahovú hodnotu alarmu, senzor odošle signál do hlavnej jednotky cez optické vlákno a hlavná jednotka okamžite aktivuje alarm poruchy uzemnenia. Táto funkcia pomáha včas odhaliť zemné poruchy, zabraňuje ďalšej degradácii izolácie zariadenia a znižuje riziko úrazu elektrickým prúdom.

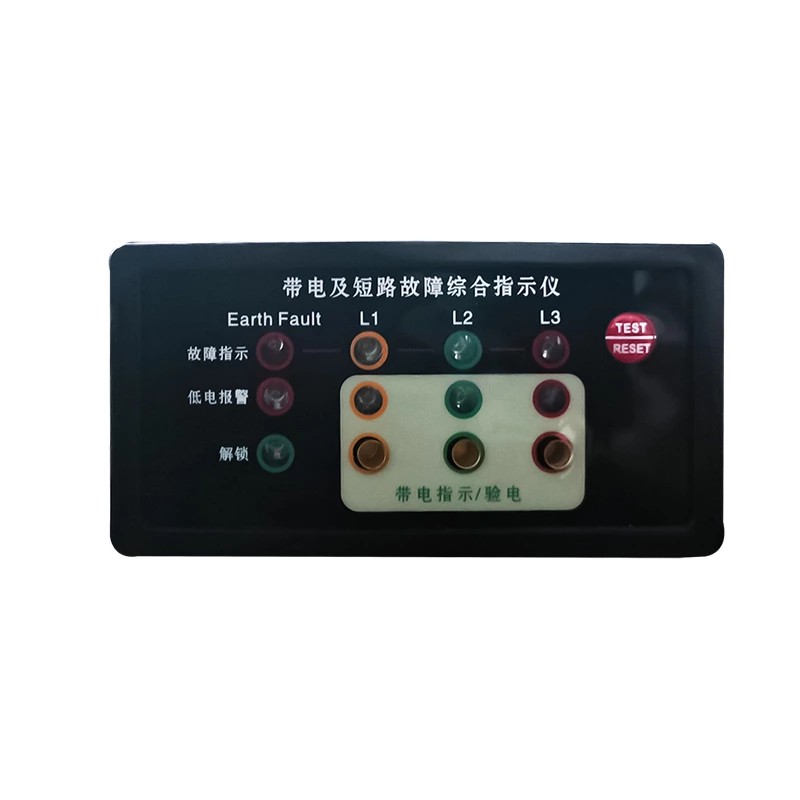

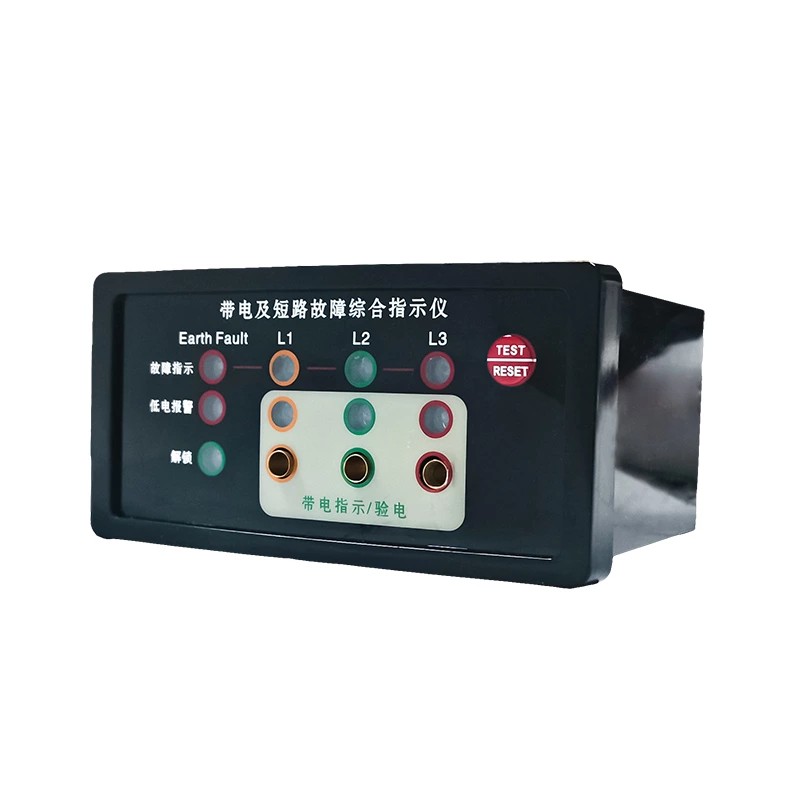

Indikátor stavu vysokého napätia v reálnom čase: Indikátor poruchy vedenia EKL-4DXN Quality EKL-4DXN s aktívnym stavom nepretržite monitoruje živý stav vysokonapäťových vedení. Panel hlavnej jednotky je vybavený vysokosvietivými LED indikátormi zodpovedajúcimi fázam L1, L2 a L3. Frekvencia blikania indikátorov zhruba odráža úroveň napätia. LED diódy sú napájané priamo z vysokonapäťového elektrického poľa, bez spotrebovávania vstavanej batérie hlavnej jednotky. Tento dizajn zabezpečuje kontinuitu indikácie živého stavu a predlžuje celkovú životnosť batérie.
Overenie fázy vysokého napätia: Panel hlavnej jednotky má vyhradené rozhranie na overenie fázy. Personál údržby môže použiť toto rozhranie na testovanie a potvrdenie presnosti vysokonapäťového živého vstupného signálu a indikácie poruchy. Použitie tejto funkcie na overenie fázy pred vykonaním zapojenia vedenia alebo údržbárskych prác pomáha predchádzať poruchám zariadenia spôsobeným chybami fázy.
Na prispôsobenie sa rôznym pracovným rytmom na rôznych miestach ponúka EKL-4DXN tri režimy resetovania:
Automatický reset: Po odstránení poruchy sa zariadenie môže automaticky resetovať v prednastavenom čase. Voliteľné intervaly resetovania zahŕňajú 8 sekúnd, 12 hodín, 24 hodín a 48 hodín (predvolené nastavenie z výroby je 12 hodín). Tento režim je vhodný pre bezobslužné alebo vzdialené miesta, čím sa znižuje frekvencia resetovania na mieste personálom údržby.
Manuálny reset: Po vyriešení poruchy môže personál na mieste priamo stlačiť tlačidlo „Reset/Test“ na paneli EKL-4DXN Line Fault Indicator with Live Status, aby okamžite vymazal stav alarmu, čím sa zabezpečí, že indikácia zariadenia bude v súlade s aktuálnym stavom linky.
Vzdialený reset: Zariadenie podporuje odosielanie poplachových signálov do riadiaceho centra a môže tiež prijímať príkazy na diaľkový reset z riadiaceho centra. V prípade veľkých distribučných sietí s mnohými vzdialenými zariadeniami táto funkcia pomáha dispečerom spravovať stav zariadenia na diaľku, čím sa obmedzujú zbytočné návštevy na mieste.
Funkcia automatického testu: Aby sa zabezpečilo, že zariadenie je v normálnom prevádzkovom stave, používateľ môže stlačiť tlačidlo „Reset/Test“ na paneli hlavnej jednotky. V tomto čase indikátory L1, L2, L3 a L4 deväťkrát zablikajú a potom sa automaticky resetujú. Test je možné ukončiť aj manuálne opätovným stlačením tlačidla. Tento jednoduchý proces samotestovania pomáha personálu rýchlo potvrdiť, že funkcie indikátora sú pred prevádzkou normálne, čím sa eliminuje potreba nosiť ďalšie testovacie nástroje.
Alarm nízkeho napätia:
EKL-4DXN Line Fault Indicator so živým stavom je napájaný vstavanou lítiovou batériou. Keď je napätie batérie nižšie ako normálny prevádzkový rozsah, zariadenie spustí alarm nízkeho napätia, ktorý vyzve užívateľa, aby batériu včas vymenil. Táto funkcia pomáha zabrániť tomu, aby zariadenie nedokázalo presne zobraziť informácie o poruche v dôsledku vybitia batérie, čím sa zachová nepretržitá spoľahlivosť zariadenia.
Ako profesionálny výrobca spoločnosť Comewill umožňuje používateľom nastaviť viacero parametrov alarmu podľa skutočných prevádzkových podmienok. Či už ide o prah skratového prúdu, prah zemného prúdu alebo čas automatického resetovania, všetko je možné nastaviť na mieste, čo umožňuje zariadeniu prispôsobiť sa rôznym podmienkam vedenia a prevádzkovým požiadavkám.
| Alarm skratu | 50 ~ 1000A (nastaviteľné z výroby) Chyba ± 5%, výstup z výroby: 600A |
| Čas odozvy nadprúdu pri skrate | 0,03-5S (nastaviteľné z výroby), z výroby: 0,25 |
| Uzemňovací alarm | 10-100A (nastaviteľné z výroby) Chyba ± 10%, továrenský výstup: 20A |
| Čas odozvy zemného nadprúdu | 0,03S ~ 55 (nastaviteľné z výroby), z výroby: 0,25 |
| Alarm nadmernej teploty | 20 ~ 80 ℃ (nastaviteľné z výroby) Chyba ± 1 ℃, z výroby: 80 ℃ |
| Kapacita suchého kontaktu pre vypnutie pri nadmernej teplote | 230V/AC-0,1A, 30V/DC-1A |
| Diaľkové relé uzemnenia skratu | 230V/AC-0,1A, 30V/DC-1A |
| Alarm nadmernej teploty | Reléové výstupy 3 cykly (každý 2 sekundy)Nastavené na 750 mS, resetované na 1250 mS) |
| Čas automatického resetovania | 75 ~ 45 h (nastaviteľné z výroby), čas z výroby: 8 h |
| Pohotovostný prúd | ≤5μA |
| Úroveň napätia | Pod 20KV |
| Schopnosť odolávať prúdu | 31,5 KA/4S |
| Statická spotreba energie | ≤10μw |
| Počet akcií | ≥4000-krát |
| Kapacita batérie | 3,6 lítiová batéria 2Ah |
| Úroveň ochrany pripomenutia | Hostiteľ IP40, snímač IP65 |
| pracovné prostredie | -25 ℃ ~ + 75 ℃ |
| ≤ 95 % RH (bez kondenzácie) | |
| ≤ 1000 metrov |
