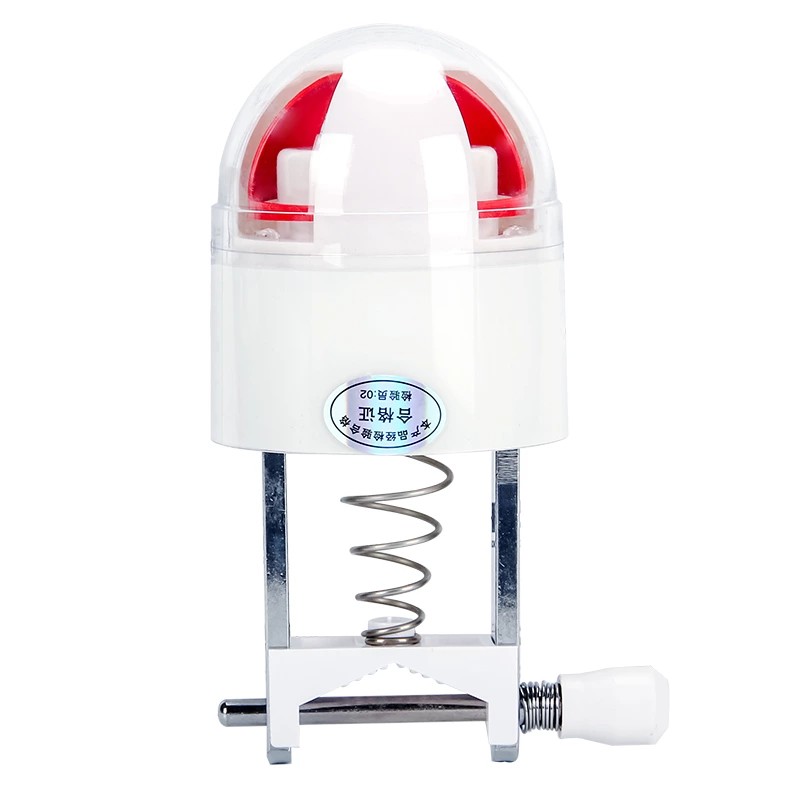

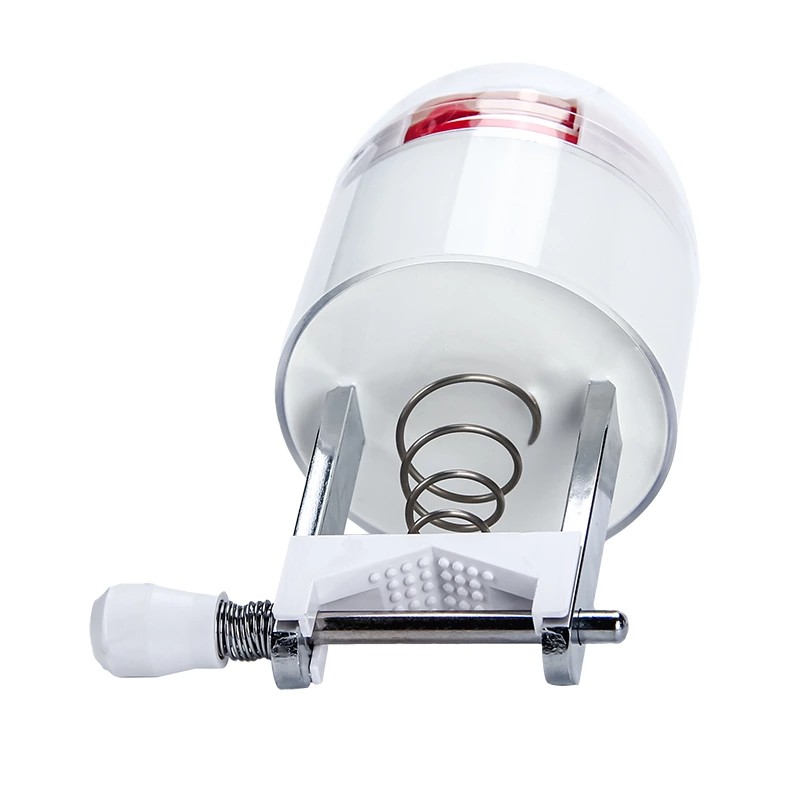

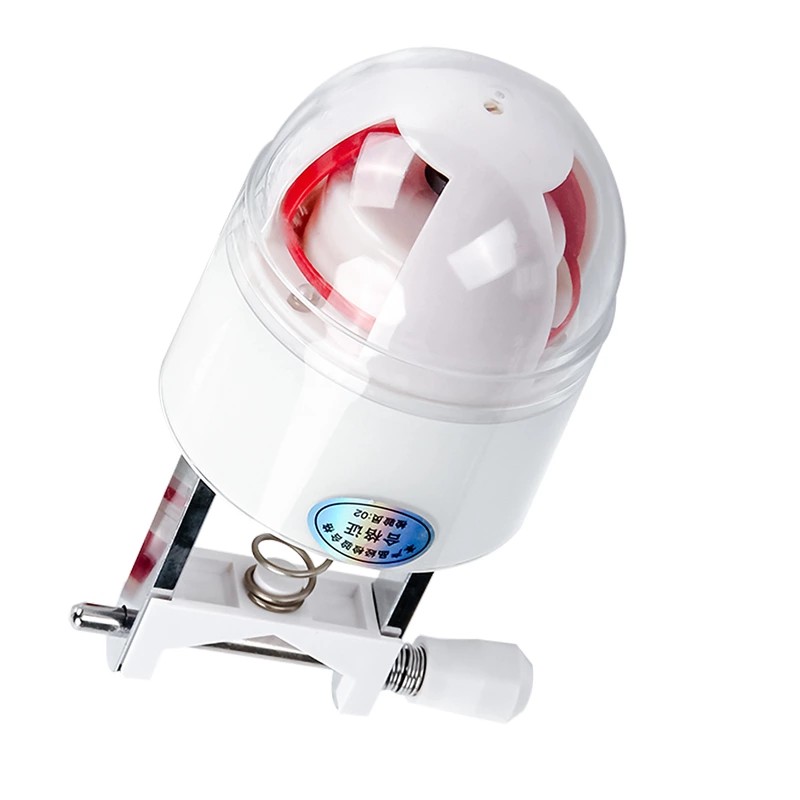

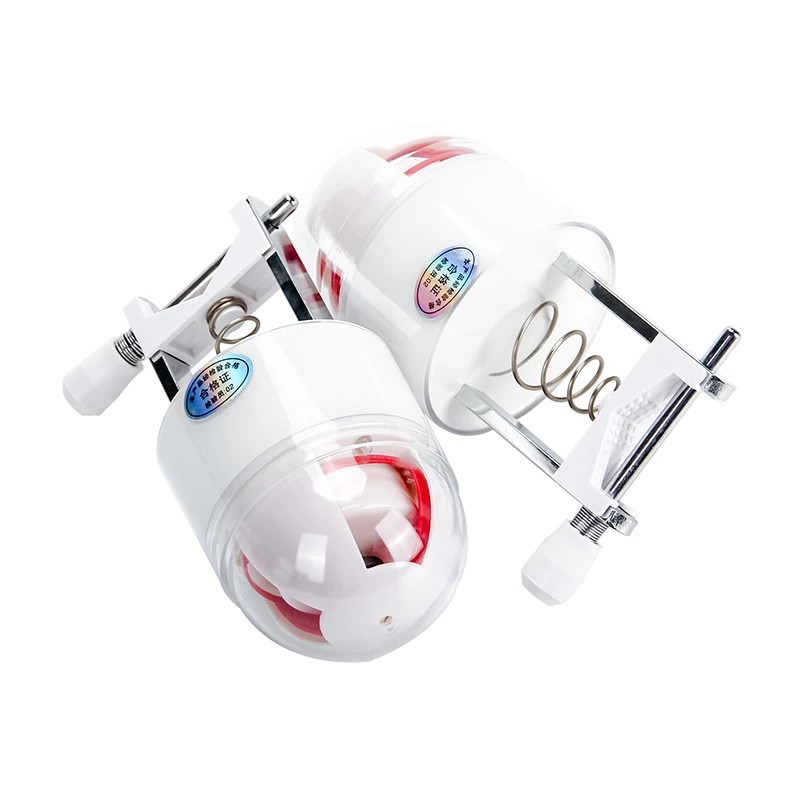

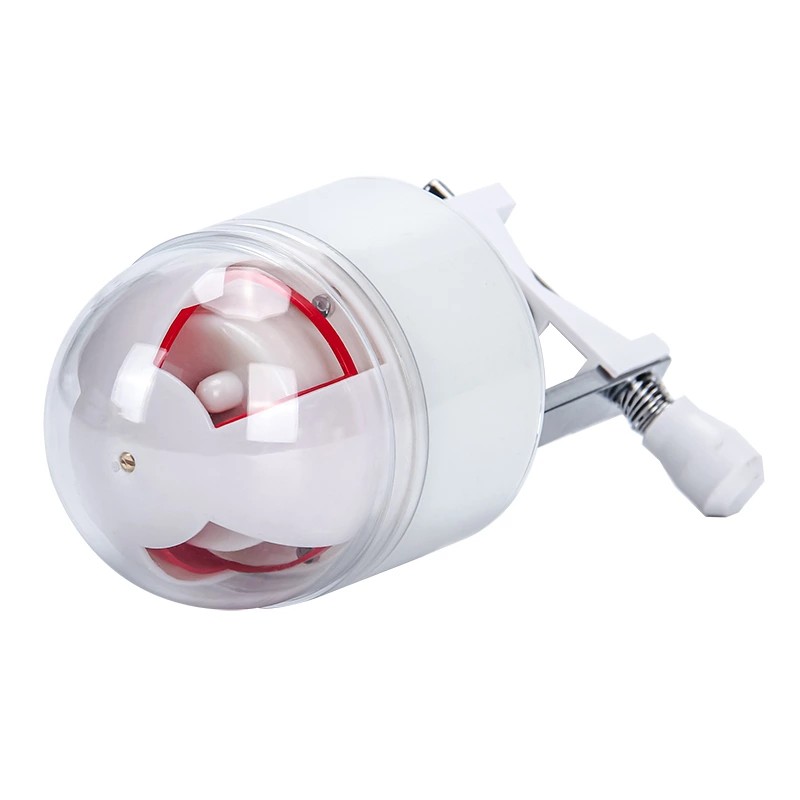

Výsuvný horný indikátor poruchy Lokátor uzemnenia JDX

Ako profesionálny výrobca v Číne, vysokokvalitný zaťahovací lokátor nad hlavou JDX Grounding Locator spoločnosti Comewill využíva ako princíp detekcie bezkontaktnú elektromagnetickú indukciu, ktorá poskytuje jasnú vizuálnu indikáciu skratovej chyby prostredníctvom červeného výklopného znaku. Plášť zariadenia je ošetrený materiálmi proti starnutiu a displej využíva fluorescenčné materiály, ktoré zaisťujú jasnú viditeľnosť aj v noci. Pre zákazníkov, ktorí vyžadujú stály inventár alebo prispôsobené parametre, sa tento vysokokvalitný produkt dodáva priamo z továrne za konkurencieschopnú nízku cenu, čo pomáha tímom údržby skrátiť čas na lokalizáciu poruchy.

Výsuvný indikátor horných porúch JDX Grounding Locator je zariadenie na lokalizáciu porúch vyvinuté spoločnosťou Comewill pre nadzemné rozvody elektrickej energie. Toto zariadenie monitoruje zmeny prúdu vo vedení pomocou elektromagnetickej indukcie. Keď dôjde k poruche skratu, aktivuje mechanický výklopný mechanizmus, aby sa zobrazil červený indikátor poruchy. Jeho štruktúra využíva jednodielny proces formovania v kombinácii s technológiou nano-povrchovej úpravy, ktorá mu dodáva vlastnosti proti znečisteniu a starnutiu, vďaka čomu je vhodný na dlhodobú prevádzku vo vonkajších nadzemných vedeniach.

Základný pracovný princíp

1. Logika detekcie porúch

Výsuvný indikátor poruchy nad hlavou JDX lokátor uzemnenia detekuje poruchy na základe náhlej zmeny prúdu počas skratu. Keď dôjde k poruche skratu, poruchový prúd preteká cez miesto inštalácie. Prúdový detekčný prvok vo vnútri zariadenia zaznamená náhlu zmenu prúdu a súčasne následné ochranné opatrenia spôsobia výpadok prúdu. Tieto dve podmienky spolu tvoria základ žaloby.

Poruchový indikátor JDX, inštalovaný na nadzemnom vedení, funguje tak, že zisťuje prúd vo vedení pomocou elektromagnetickej indukcie. Za normálnych prevádzkových podmienok je zariadenie v pohotovostnom režime s nízkou spotrebou energie; pri prechode skratového prúdu indukovaný signál prekročí prednastavenú prahovú hodnotu a spustí pohonný mechanizmus.

2. Spôsob lokalizácie poruchy

Pri skutočných kontrolách sa v intervaloch pozdĺž linky nainštaluje viacero indikátorov JDX. Keď dôjde k poruche, všetky indikátory zo strany napájacieho zdroja až po miesto poruchy sa rozsvietia na červeno, zatiaľ čo indikátory za bodom poruchy zostanú biele. Inšpektori musia sledovať iba stav indikátora pozdĺž trasy; úsek medzi posledným červeným indikátorom a prvým bielym indikátorom je miesto poruchy. Táto metóda znižuje pracovné zaťaženie tradičných kontrol na celej linke na kontroly miestnych úsekov, čím sa výrazne zlepšuje efektívnosť lokalizácie porúch.

3. Resetovať mechanizmus

Po odstránení poruchy a obnovení napájania sa zariadenie po prednastavenom čase automaticky resetuje. Výsuvný indikátor poruchy nad hlavou JDX Grounding Locator ponúka voliteľné časy resetovania 6, 12, 24 a 36 hodín, aby sa prispôsobili prevádzkovým potrebám rôznych vedení, čím sa eliminuje potreba manuálneho resetovania personálom stúpajúcim na stĺp.

Štruktúra produktu a materiálové charakteristiky

1. Materiál plášťa

Zasúvací horný indikátor poruchy JDX lokátor uzemnenia je vylisovaný z jedného kusu pomocou vysoko pevných leteckých materiálov a nanotechnológie. Škrupina má nasledujúce vlastnosti:

Vysoká transparentnosť: Uľahčuje sledovanie stavu vnútorného preklopenia

Odolnosť voči škvrnám: Nečistoty sa na povrch nelepia ľahko

Odolnosť proti starnutiu: Pri dlhšom vonkajšom vystavení slnku nekrehne

Bezúdržbový: Nevyžaduje žiadnu ďalšiu údržbu počas svojej plánovanej životnosti

2. Zloženie základnej zložky

3. Spôsob zobrazenia

Výsuvný indikátor poruchy nad hlavou JDX lokátor uzemnenia používa mechanický výklopný displej. Pri normálnej prevádzke je biely a po vyklopení sa zmení na červený, čím signalizuje poruchu. Červená strana je pokrytá fluorescenčným materiálom, vďaka čomu je dobre viditeľná pri prirodzenom dennom svetle a stále je identifikovateľná v noci alebo pri slabom osvetlení. Spoločnosť Comewill ako výrobca uprednostňuje pri výbere materiálov displeja odolnosť voči poveternostným vplyvom, čím zaisťuje, že rotujúce komponenty pri dlhodobom vystavení UV žiareniu nevyblednú ani sa nedeformujú.

Inštalačné scenáre a metódy snímania: Bezpečné a všestranné

Tieto ukazovatele sú dosť flexibilné, pokiaľ ide o to, kam môžu ísť. Inštalujeme ich na nadzemné vedenia (tie na inžinierskych stĺpoch), nadzemné káble, podzemné káble (tie uložené pod mestami) a dokonca aj na prípojnice vo vnútri rozvádzačov. V podstate kdekoľvek sa môžu v distribučnom systéme objaviť skratové poruchy.
Pretože sa používajú na mnohých rôznych miestach, ich metódy snímania sú navrhnuté tak, aby boli bezpečné – bez priameho kontaktu so živými časťami. Na detekciu napätia snímajú priestorový gradient potenciálu elektrického poľa okolo vedenia. Na detekciu prúdu používajú elektromagnetickú indukciu - niečo ako transformátor. Tento bezkontaktný dizajn mení hru: chráni zariadenie (a nás) pred vysokým napätím a uľahčuje inštaláciu. Aby sme ich mohli namontovať, nemusíme prerušovať vedenie ani vypínať napájanie – stačí ich pripevniť a ísť.

PRINCÍP PREVÁDZKY

Princíp detekcie skratu:

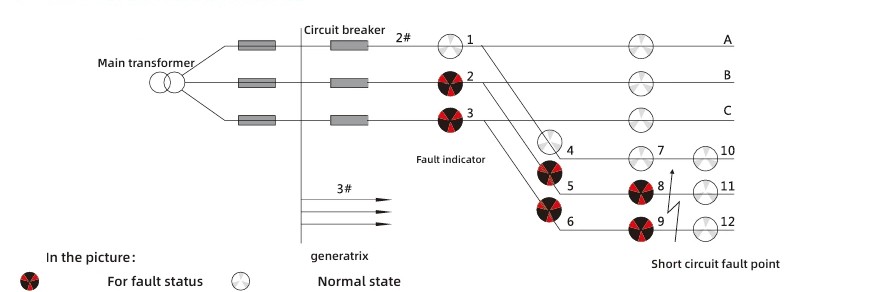

Na základe charakteristík skratových javov sa ako akčné kritérium používa náhla zmena prúdu pri skrate sprevádzaná výpadkom napájania ochranného zariadenia. Metóda interpretácie diagramu indikácie poruchy je nasledovná: Keď sa rozsvietia kontrolky 2, 5 a 8 fázy A vedenia 2, žiadna kontrolka fázy B, všetky kontrolky 3, 6 a 9 fázy C sa rozsvietia na červeno, zatiaľ čo kontrolky 11 a 12 zostanú biele, možno určiť, že na tomto výstupnom bode vedenia došlo k poruche skratu.
