Vnútorné vysokonapäťové živé zobrazovacie zariadenie Typ DXN8-Q/T

Vnútorné vysokonapäťové živé zobrazovacie zariadenie DXN8-Q/T typu DXN8-Q/T z továrne Comewill, podporované osvedčenými aplikáciami v teréne a technickým overením, ponúka praktickú bezpečnostnú aktualizáciu pre vysokonapäťové prostredia. Zariadenie umožňuje okamžité vizuálne potvrdenie stavu pod napätím a zároveň zabraňuje nebezpečným operáciám prostredníctvom automatického uzamknutia.

Čo je to interiérové ​​vysokonapäťové živé zobrazovacie zariadenie typu DXN8-Q/T?

Vnútorné vysokonapäťové živé zobrazovacie zariadenie typu DXN8-Q/T je dvojfunkčné bezpečnostné zariadenie integrujúce indikáciu napájania a mechanickú ochranu proti uzamknutiu. Navrhnuté pre vnútorné 6–40kV rozvádzacie systémy, používa bezkontaktnú technológiu snímania elektrického poľa na detekciu prítomnosti napätia a poskytovanie okamžitých vizuálnych upozornení, pričom súčasne zabraňuje neoprávnenému alebo nebezpečnému prístupu k zariadeniu pod napätím.

Kľúčové vlastnosti:

1. Dvojitý bezpečnostný ochranný mechanizmus

Jasné blikanie LED jasne indikuje živý stav vysokého napätia

Automatické uzamknutie zabraňuje otvoreniu dverí rozvádzača pri napájaní

Okamžité uvoľnenie po odpojení napätia

Eliminuje chybnú obsluhu a riziko úrazu elektrickým prúdom

2. Bezkontaktná technológia detekcie

Princíp väzby elektrického poľa zaisťuje bezpečné snímanie

Žiadny priamy kontakt so živými časťami

Zvyšuje bezpečnosť a predlžuje životnosť zariadenia

3. Odolný priemyselný dizajn

Kryt ABS spomaľujúci horenie

Odolný voči prachu, vlhkosti a teplotným výkyvom

Dlhá životnosť 8-10 rokov bez údržby

4. Rýchla a štandardizovaná inštalácia

Predvŕtané montážne otvory

Vrátane kompletnej súpravy príslušenstva

Nie sú potrebné žiadne špeciálne nástroje ani zložité nastavovanie

Inštalácia dokončená v priebehu niekoľkých minút

5. Schopnosť indikácie poruchy

Identifikuje jednofázové poruchy uzemnenia

Indikátor chybnej fázy sa automaticky vypne

Urýchľuje riešenie problémov a znižuje prestoje

Prevádzkový princíp

Snímanie elektrického poľa → Konverzia signálu → Varovanie LED → Blokovanie → Indikácia poruchy

Vnútorné vysokonapäťové živé zobrazovacie zariadenie Comewill (model DXN8-Q/T) využíva prepojenie elektrického poľa a bezkontaktné snímacie technológie na bezpečné a nepretržité monitorovanie živého stavu zariadení s napätím 6–40 kV v reálnom čase. Zariadenie obsahuje tri nezávislé interné snímače, ktoré zodpovedajú prípojniciam fázy A, B a C; tieto senzory generujú signály detekciou elektrického poľa vysokého napätia a prenášajú ich do modulu displeja.

Keď je zariadenie pod napätím, LED indikátory blikajú a mechanický blokovací mechanizmus súčasne a automaticky uzamkne dvere rozvádzača. Po odpojení napätia sa indikátory vypnú a blokovací mechanizmus sa automaticky odpojí – čím sa dosiahne intuitívna kombinácia indikácie živého stavu a ochrany proti chybnej prevádzke na základe blokovania. V prípade jednofázového zemného spojenia indikátor chybnej fázy zhasne, zatiaľ čo indikátory zvyšných dvoch fáz naďalej blikajú, čo uľahčuje rýchlu lokalizáciu poruchy na mieste.

Aplikácie

Typ DXN8/QT je široko používaný vo vnútorných vysokonapäťových distribučných systémoch, vrátane:

Rozvádzače vysokého napätia (6–40 kV)

Prichádzajúce prípojnicové systémy

Ističe a ovládacie skrine

Inštalácie transformátorov

Vysokonapäťové rozvodné skrine a reaktory

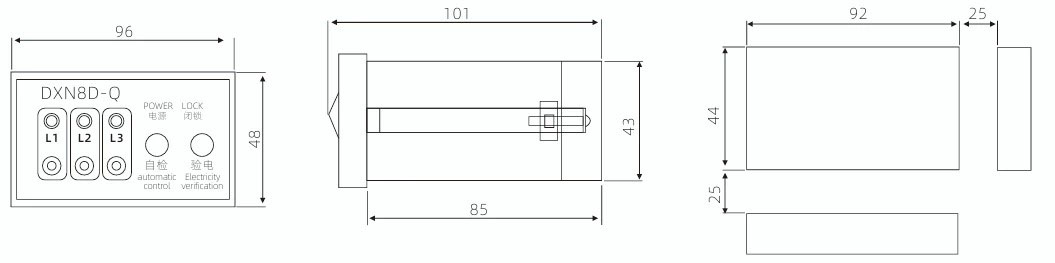

Tvar a veľkosť otvoru

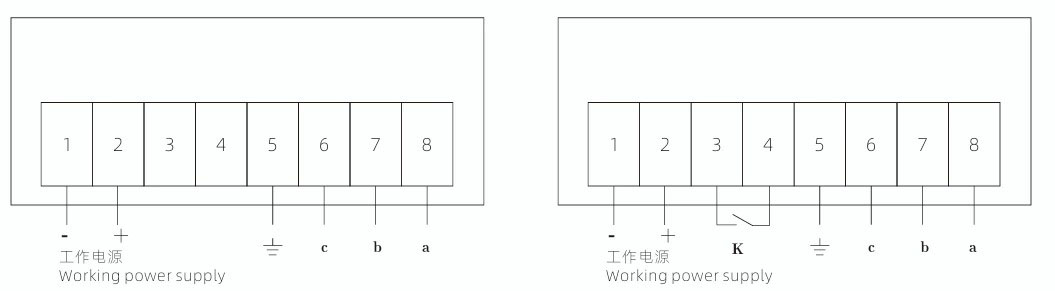

Schéma zapojenia zozadu
