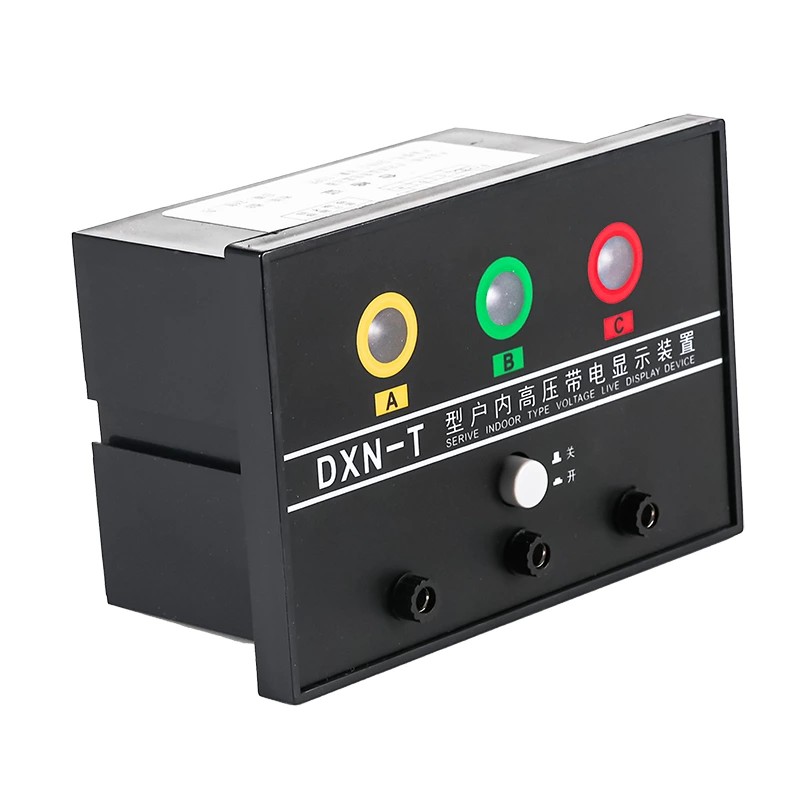

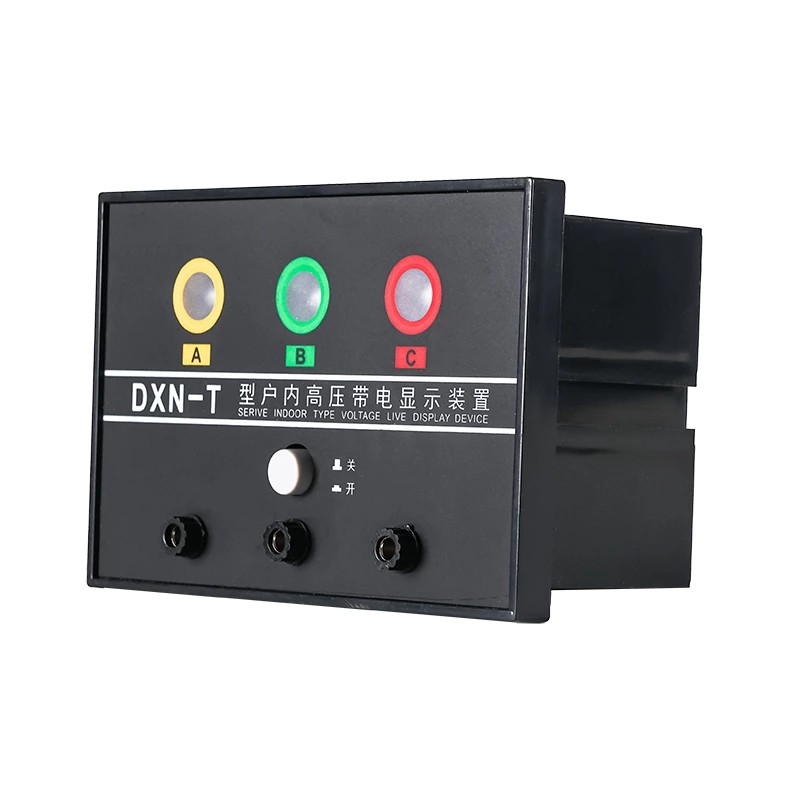

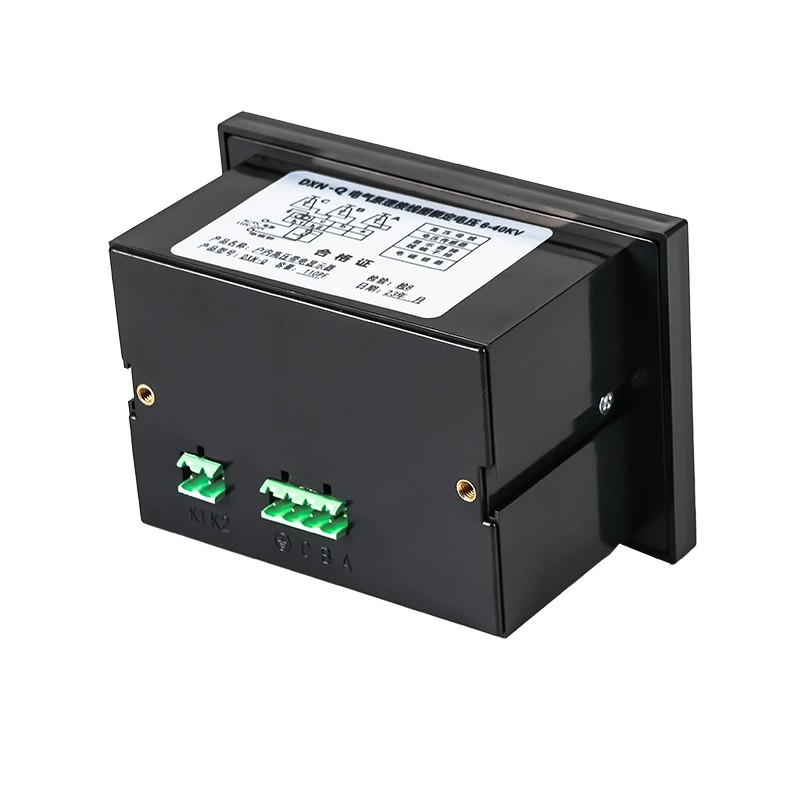

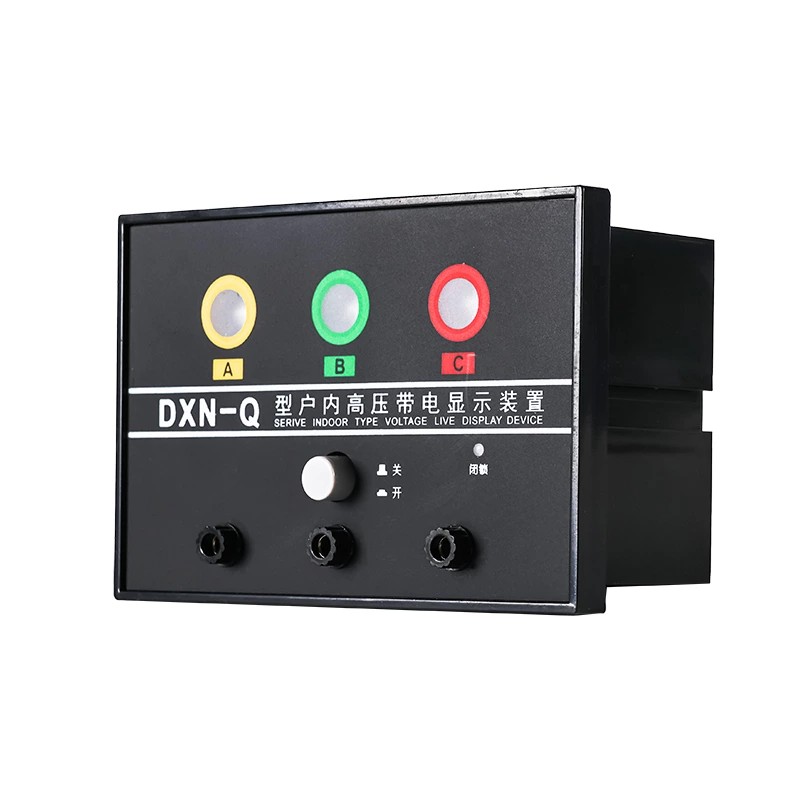

Vnútorný vysokonapäťový indikátor živého zobrazenia DXN-Q/T

Ako profesionálny výrobca vysokonapäťového živého zobrazovacieho zariadenia si môžete byť istí, že si kúpite vnútorný vysokonapäťový živý displej DXN-Q/T z našej továrne a my vám ponúkneme popredajný servis a včasné dodanie.

Typické miesta inštalácie

Super intuitívne varovanie: Keď je zariadenie pod vysokým napätím, okno displeja bliká naozaj jasne – je to ako veľký, zrejmý nápis „pod vysokým napätím, drž sa ďalej!“. Ak nie je žiadne napätie, displej je úplne tmavý. Žiadne nehanebné signály, takže môžete okamžite povedať, že je to bezpečné, dokonca aj na pár krokov.

Odolný ako klince a spoľahlivý: Plášť je vyrobený z priemyselného ABS plastu spomaľujúceho horenie. Tieto veci dokážu zvládnuť veľakrát presúvanie a inštaláciu – ľahko sa nepoškriabajú a môžu trochu naraziť. Najdôležitejšie je, že ide o špičkový izolátor, takže udržiava elektrické polia uzamknuté a zabraňuje náhodným výbojom. Dokonca aj v elektrických miestnostiach, ktoré sú prašné, trochu vlhké alebo majú kolísanie teploty, funguje stabilne ako kameň.

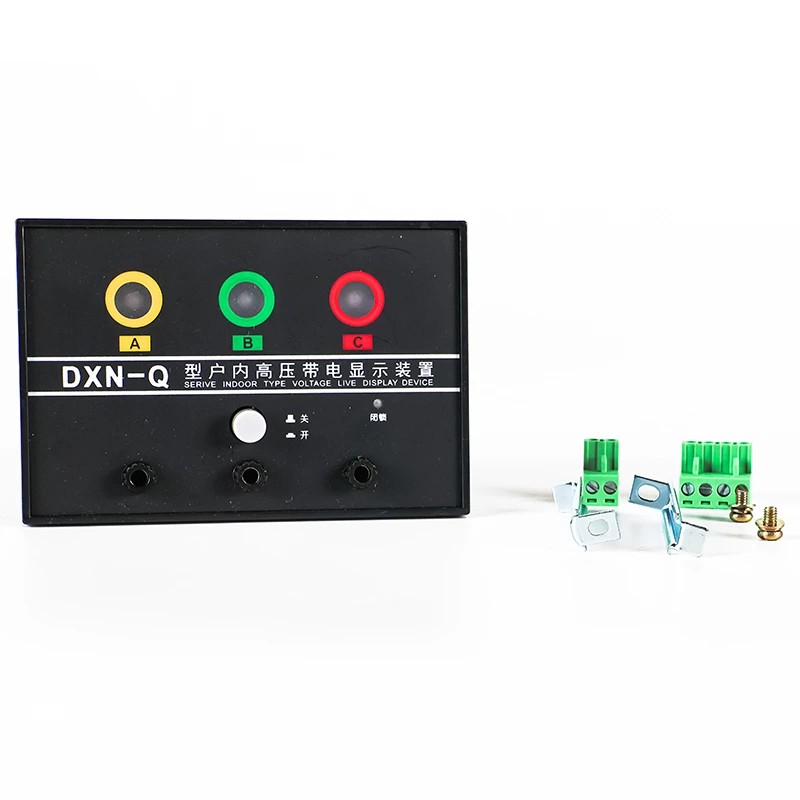

Inštaluje sa za okamih: Vnútorný vysokonapäťový indikátor živého displeja DXN-Q/T sa dodáva s predvŕtanými štandardnými otvormi, takže nemusíte merať a vŕtať na mieste. Dodávame tiež kompletnú sadu montážnych bitov - skrutky, tesnenia, všetko, čo potrebujete. Tímy na mieste nepotrebujú žiadne špeciálne nástroje ani sa nebavia s komplikovaným ladením. Dokážu to opraviť za pár minút, čo ušetrí kopu času a práce.

Typické miesta inštalácie

Tento vysokonapäťový indikátor živého zobrazenia sa väčšinou umiestňuje na kľúčové miesta vnútorných elektrických systémov, kde potrebujete jasne vidieť, či je niečo pod napätím. Hodí sa pre väčšinu základných zariadení vo vysokonapäťových distribučných zostavách, ako sú:
Vstupné prípojnice (počiatočný bod distribúcie energie, je potrebné sledovať stav napájania 24/7)
Ističe (hlavné ovládacie časti – pred začatím údržby si musíte byť 100% istí, že je to bezpečné, a tento indikátor vám to povie)
Hlavné transformátory (kľúčové zariadenie na premenu energie, potrebuje neustálu indikáciu napájania, aby ste vedeli, že funguje správne)
Rozvádzače (oblasti, kde ľudia veľa pracujú – jasné bezpečnostné pokyny tu chránia každého pred problémami)
Iné vnútorné vysokonapäťové elektrické zariadenia (ako sú vysokonapäťové spojovacie boxy, vysokonapäťové reaktory atď.)

Prevádzkový princíp

Zariadenie funguje na princípe väzby elektrického poľa – to je famózny spôsob, ako povedať, že na prácu využíva vysokonapäťové elektrické pole a vstavaný senzor. Odoberá indukčné (bezkontaktné) vzorky, takže dokáže zistiť, či je niečo pod napätím, a ukázať stav z bezpečnej vzdialenosti. Na rozdiel od starých kontaktných detektorov sa tento nikdy priamo nedotýka vysokonapäťových živých častí. Vďaka tomu je super bezpečný pre samotné zariadenie aj pre ľudí pracujúcich na mieste.

Poďme si rozobrať, ako to funguje krok za krokom, pekne a jednoducho:

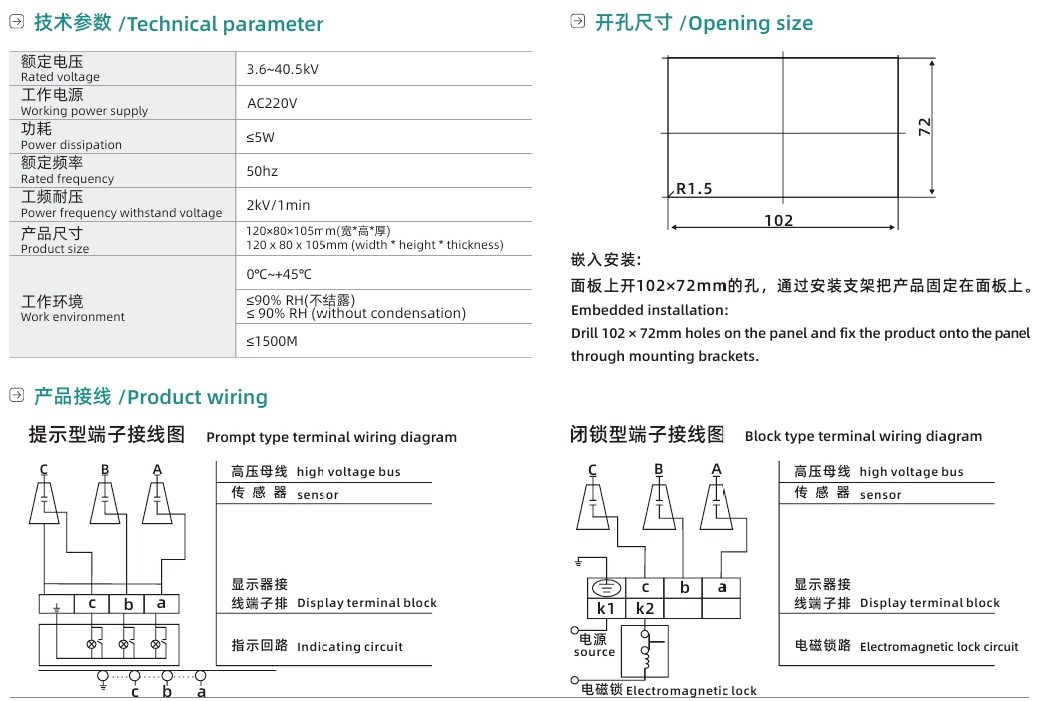

Vo vnútri vnútorného vysokonapäťového živého displeja DXN-Q/T sú tri samostatné senzorové jednotky. Každý z nich sa pripája na trojfázové prípojnice A, B, C vysokonapäťového systému. Týmto spôsobom môžeme skontrolovať stav napájania všetkých troch fáz, bez výpadkov.
Keď ho nainštalujete, tri senzory sú nastavené striktne podľa národných pravidiel elektrickej bezpečnosti. Vôbec sa nedotýkajú častí pod vysokým napätím a zachovávajú správnu bezpečnú vzdialenosť. To znamená žiadne riziko elektrického úniku alebo skratu – úplne bezpečné.
Keď je vysokonapäťové zariadenie pod napätím, snímače zachytávajú signál elektrického poľa z týchto živých častí. Vo vnútri snímača sa signál premení na stabilný elektrický signál a potom sa odošle do napájacieho modulu displeja.
Keď napájací modul dostane platný signál, začne blikať kontrolka, aby varovala ľudí. Ak nie je k dispozícii žiadny signál elektrického poľa (to znamená žiadne napätie), kontrolka zostane zhasnutá – jasný bezpečný signál.

Funkcia indikácie poruchy

Okrem toho, že toto zariadenie len ukazuje, či je niečo pod napätím, pomáha aj pri vyhľadávaní porúch – super praktické pre tímy údržby na mieste:
Ak dôjde k poruche jednofázového uzemnenia vo vysokonapäťovom systéme, elektrické pole fázy, ktorá je uzemnená, zmizne. Ihneď kontrolka tejto uzemnenej fázy na displeji zhasne, zatiaľ čo ostatné dve normálne fázy zostanú svietiť. Tento jasný rozdiel umožňuje údržbárom rýchlo nájsť chybnú fázu – nie je potrebné vyťahovať ďalšie detekčné nástroje. To výrazne urýchľuje opravu porúch a skracuje dobu, po ktorú je systém distribúcie energie mimo prevádzky.

Výhody a hodnota produktu

1. Oveľa bezpečnejšie na mieste: Super jasné vizuálne varovanie takmer eliminuje riziko úrazu elektrickým prúdom v dôsledku nesprávneho posúdenia, či je zariadenie pod napätím. Je to pevná bezpečnostná sieť pre všetkých zamestnancov prevádzky a údržby.
2. Lacné dlhodobé používanie: V tomto zariadení nie sú žiadne ozdobné, komplikované elektronické súčiastky, takže sa takmer nikdy nepokazí. Plášť ABS spomaľujúci horenie a kvalitné LED kontrolky znamenajú, že pri bežnom používaní vydrží 8-10 rokov. A najlepšia časť? Počas prevádzky na ňom nemusíte vykonávať žiadnu údržbu – ušetríte veľa peňazí a problémov s neskoršou údržbou.
3. Super kompatibilný: Funguje s väčšinou vnútorných vysokonapäťových systémov, ktoré sú 6KV až 35KV. Môže sa zhodovať s vysokonapäťovými zariadeniami všetkých druhov značiek, takže je skutočne všestranný – nemusíte kupovať rôzne indikátory pre rôzne zariadenia.
