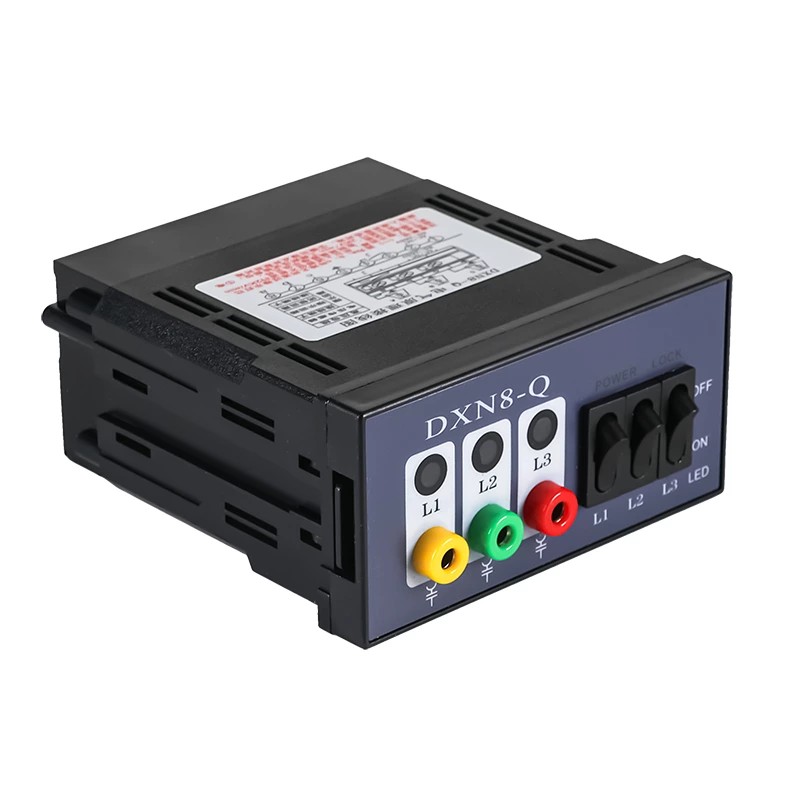

Vnútorné vysokonapäťové živé zobrazovacie zariadenie DXN8-T/Q Typ s blokovaním

Ako profesionálny výrobca v Číne by vám spoločnosť Comewill rada poskytla kvalitné vnútorné vysokonapäťové živé zobrazovacie zariadenie DXN8-T/Q typu Interlock, ktoré je navrhnuté tak, aby sa montovalo priamo na vnútorné vysokonapäťové zariadenie a jeho jedinou úlohou je dať vám na prvý pohľad vedieť, či je cez zariadenie elektrina. Pre elektrikárov a pracovníkov údržby na mieste táto vec ušetrí toľko problémov – už sa nemusíte zaoberať tými únavnými a časovo náročnými detekčnými krokmi. Poskytuje super jasné bezpečnostné pokyny hneď od začiatku, čo skutočne znižuje riziko úrazu elektrickým prúdom v dôsledku nesprávneho posúdenia, či je zariadenie pod napätím.

Kľúčové vlastnosti:

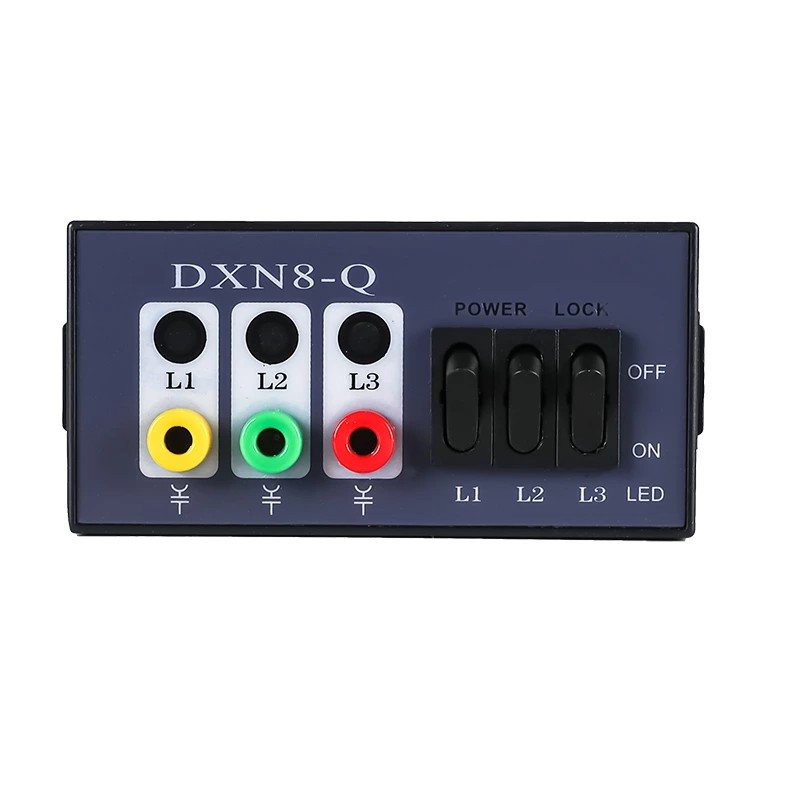

Super intuitívny varovný efekt: Keď je zariadenie pod vysokým napätím, LED svetlá v okne displeja blikajú skutočne jasne – je to ako veľká, pútavá pripomienka, ktorá hovorí: „Vysoké napätie naživo, nepribližujte sa!“. Ak nie je žiadne napätie, displej úplne stmavne, žiadne svetlo. Žiadne mätúce signály, takže v zlomku sekundy zistíte, že je to bezpečné, dokonca aj na pár krokov. Špeciálne používame vysokosvietivé LED diódy, takže je ľahké ich rozpoznať aj v tých svetlých, dobre osvetlených elektrických miestnostiach.

Dostatočne odolný a spoľahlivý na použitie na mieste: Plášť je vyrobený z priemyselného ABS plastu spomaľujúceho horenie. Tento materiál zvládne viacnásobné presúvanie a inštaláciu – ľahko sa nepoškriabe a sem-tam môže naraziť na malý náraz. Najdôležitejšie je, že ide o špičkový izolátor, takže udržuje elektrické polia pod kontrolou a zabraňuje náhodným výbojom. Dokonca aj v elektrických miestnostiach, ktoré sú prašné, trochu vlhké alebo majú veľké teplotné výkyvy, funguje stabilne ako kameň, bez porúch.

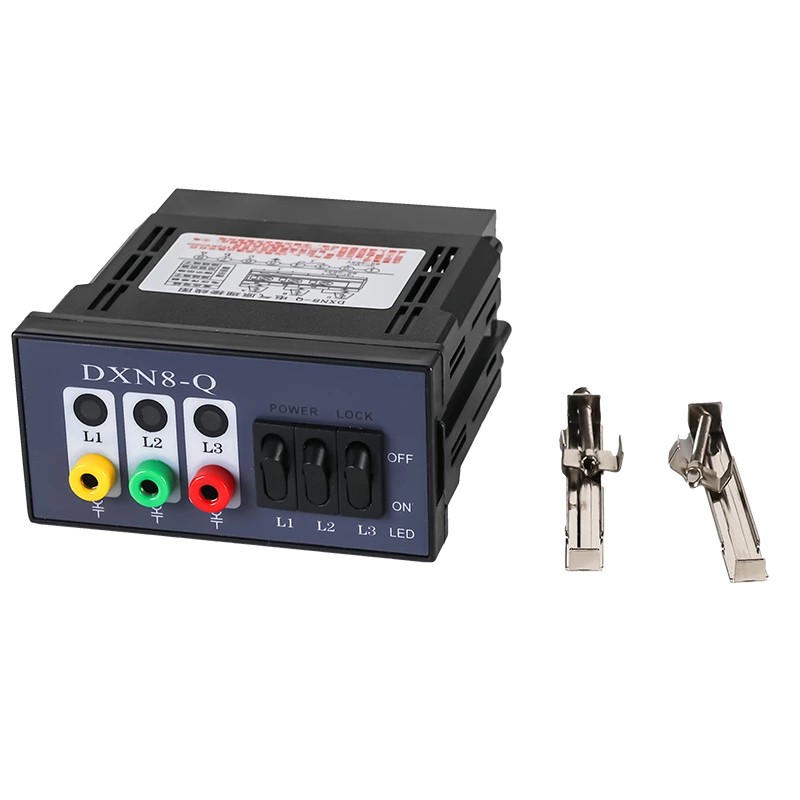

Inštalácia je hračka: Indikátor sa dodáva s predvŕtanými štandardnými otvormi, takže nemusíte merať a vŕtať na mieste – ušetríte veľa času. Súčasťou balenia je aj kompletná sada montážnych dielov: skrutky, tesnenia, všetko potrebné. Tímy na mieste nepotrebujú žiadne špeciálne nástroje ani zložité ladenie. Dokážu ho opraviť a pripraviť na použitie za pár minút, čím sa znížia aj mzdové náklady.

Typické miesta inštalácie

Toto vnútorné vysokonapäťové živé zobrazovacie zariadenie DXN8-T/Q typu s blokovaním sa inštaluje hlavne na kľúčové pozície vnútorných elektrických systémov, kde potrebujete jasne vidieť, či je niečo pod napätím. Hodí sa pre väčšinu základných zariadení vo vysokonapäťových distribučných zostavách, konkrétne:
Prichádzajúce prípojnice (počiatočný bod distribúcie energie, potrebuje 24/7 monitorovanie stavu napájania, aby sa zabezpečilo stabilné napájanie)
Ističe (komponenty základnej kontroly – pred vykonaním akejkoľvek údržby musíte bezpodmienečne potvrdiť, že je to bezpečné, a tento indikátor vám to okamžite povie)
Hlavné transformátory (kľúčové zariadenie na premenu energie, potrebuje neustálu indikáciu napájania, aby bolo možné sledovať svoj pracovný stav)
Rozvádzače (oblasti s častou obsluhou a údržbou – jasné bezpečnostné pokyny sú kľúčové, aby sa personál nedostal do nebezpečenstva)
Iné vnútorné vysokonapäťové elektrické zariadenia (ako sú vysokonapäťové rozvodné skrine, vysokonapäťové reaktory atď.)

Prevádzkový princíp

Vnútorné vysokonapäťové živé zobrazovacie zariadenie DXN8-T/Q typu Interlock funguje na princípe prepojenia elektrického poľa – zjednodušene povedané, na prácu využíva vysokonapäťové elektrické pole a vstavaný senzor. Používa indukčné bezkontaktné vzorkovanie, takže dokáže zistiť stav napájania a ukázať ho z bezpečnej vzdialenosti. Na rozdiel od tých staromódnych kontaktných detektorov sa tento nikdy priamo nedotýka vysokonapäťových živých častí. To je dobré nielen na predĺženie životnosti zariadenia, ale je to tiež super bezpečné pre ľudí pracujúcich na mieste.

Poďme si rozobrať pracovný proces krok za krokom, pekne a ľahko pochopiteľné:
Vo vnútri zariadenia sú tri nezávislé senzorové jednotky. Každá jednotka je pripojená na trojfázové prípojnice A, B, C vysokonapäťového systému. Týmto spôsobom dokážeme zistiť stav pod napätím všetkých troch fáz bez toho, aby sme žiadne vynechali – žiadne slepé miesta v ochrane.

Pri inštalácii musia byť tri snímače nastavené striktne v súlade s národnými normami elektrickej bezpečnosti. Vôbec sa nedotýkajú častí pod napätím a udržiavajú dostatočnú bezpečnú vzdialenosť. To úplne eliminuje riziko elektrického úniku alebo skratu, vďaka čomu je proces inštalácie a používania úplne bezpečný.

Keď je vysokonapäťové zariadenie pod napätím, senzory zachytia signál elektrického poľa vysielaný časťami pod napätím. Vo vnútri snímača sa tento signál premení na stabilný elektrický signál, ktorý sa potom prenesie do napájacieho modulu displeja.

Keď napájací modul prijme tento platný signál, rozblikajú sa trojfázové kontrolky na displeji, čo jasne indikuje, že vysokonapäťové zariadenie je pod napätím. Ak nie je detegovaný žiadny signál elektrického poľa (to znamená, že nie je žiadne napätie), kontrolky zostanú zhasnuté a vydávajú jasný bezpečný signál.

Funkcia indikácie poruchy

Okrem základnej funkcie zobrazovania stavu pod napätím, toto vnútorné vysokonapäťové živé zobrazovacie zariadenie DXN8-T/Q typu blokovania tiež pomáha pri diagnostike porúch – je veľmi užitočné pre tímy údržby na mieste:

Detekuje jednofázové poruchy uzemnenia

Fáza poruchy k indikátoru OFF

Normálne fázy až indikátory stále blikajú

Umožňuje rýchle lokalizovanie poruchy bez ďalších nástrojov

Znižuje prestoje a námahu na údržbu

Výhody a hodnota produktu

1. Vylepšená bezpečnosť

Okamžité vizuálne varovanie

Zabraňuje nesprávnemu úsudku o zariadení pod napätím

2. Nízke náklady na údržbu

Jednoduchá konštrukcia, nízka poruchovosť

Životnosť 8-10 rokov

Bezúdržbová prevádzka

3. Silná kompatibilita

Vhodné pre väčšinu vnútorných HV systémov

Kompatibilné s rôznymi značkami zariadení

Zjednodušuje obstarávanie

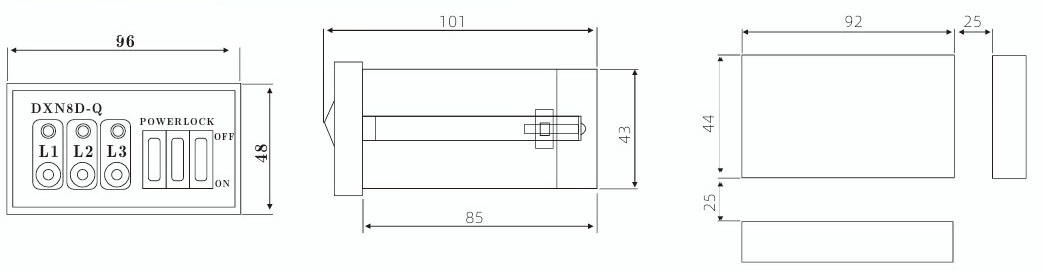

Tvar a veľkosť otvoru

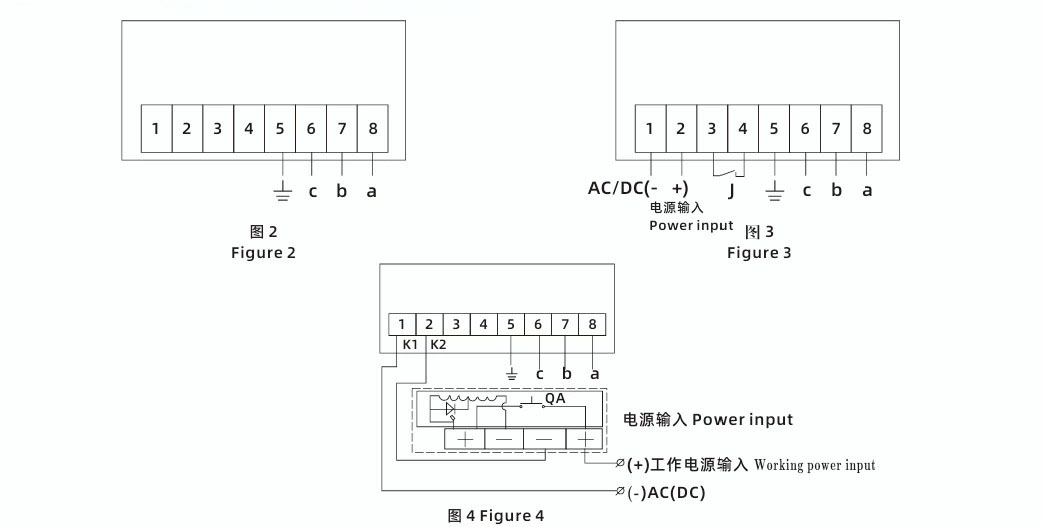

Schéma zapojenia zozadu
