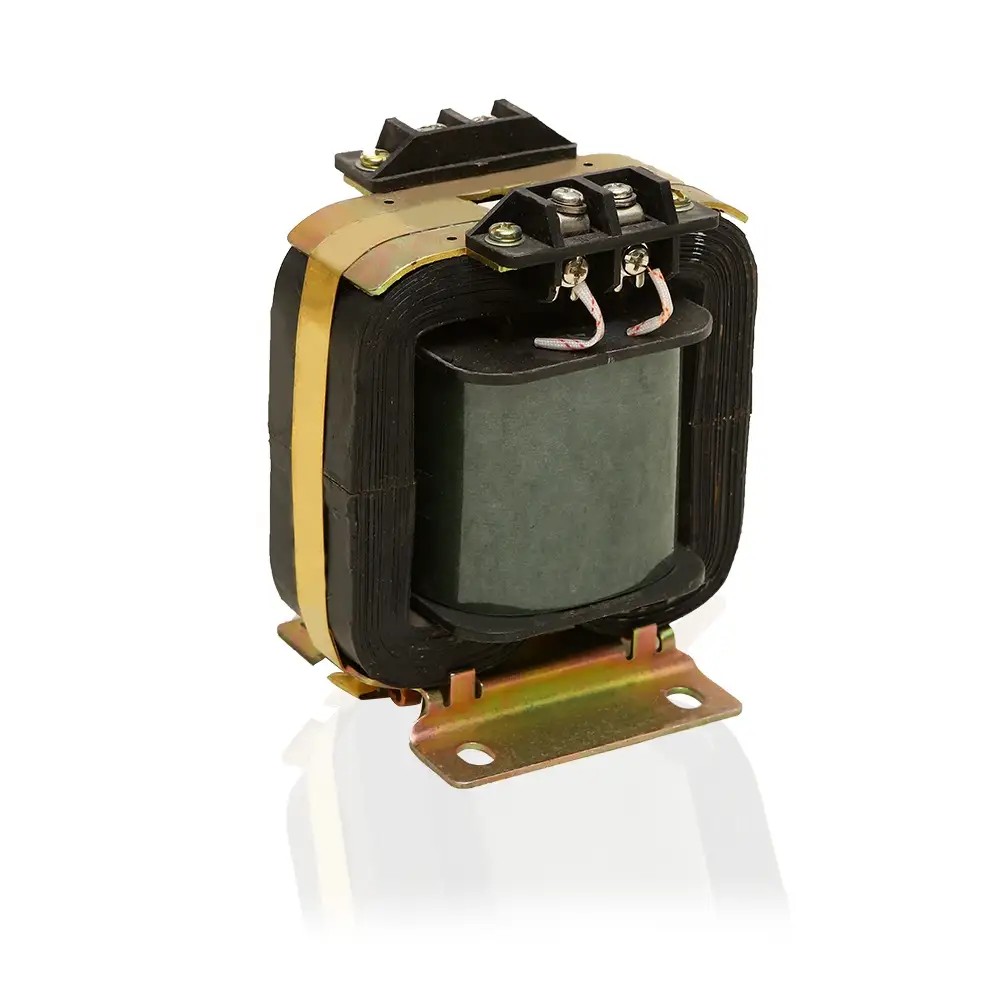

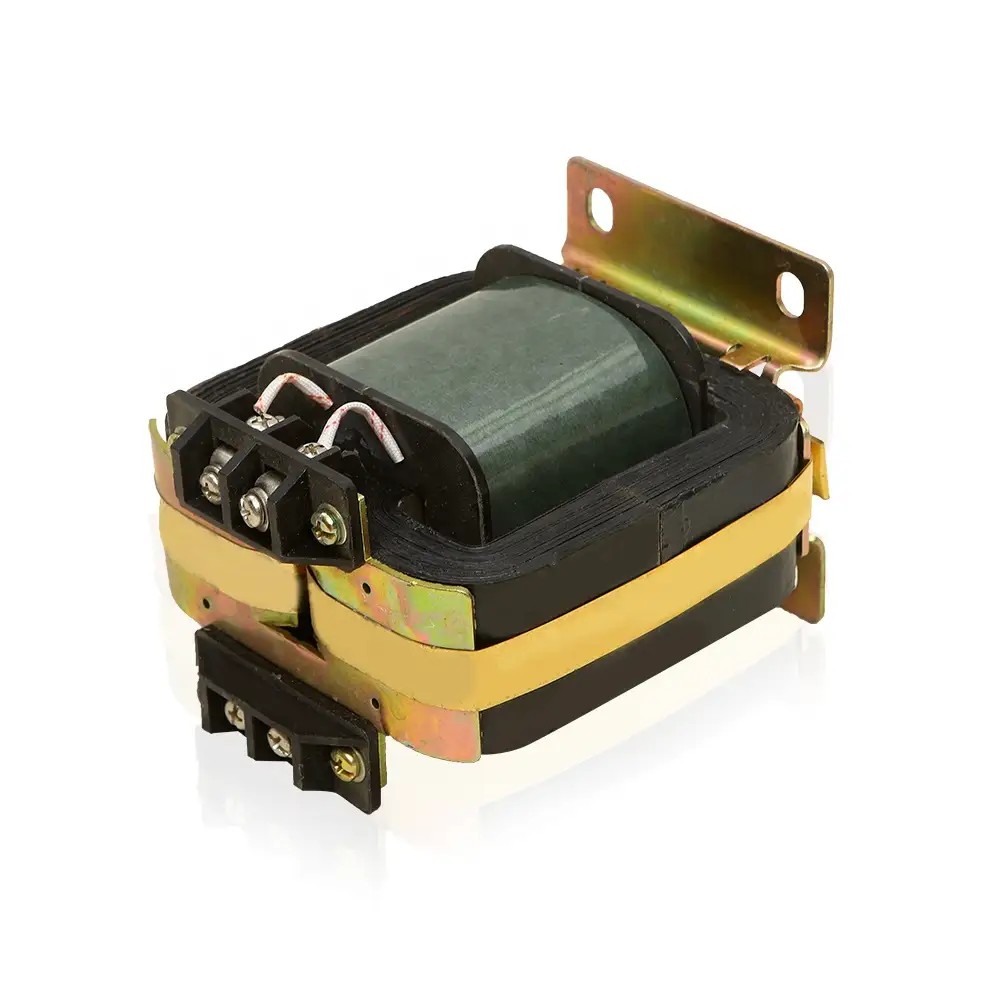

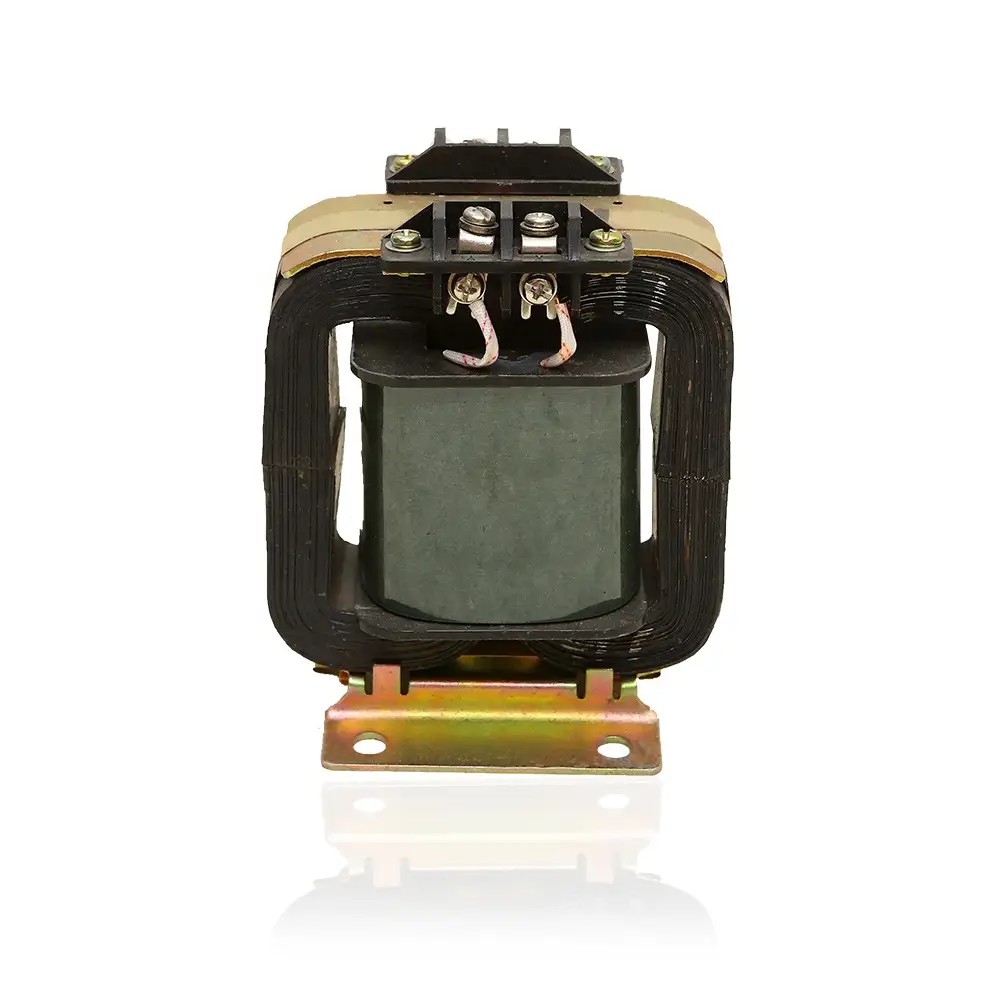

Napäťový transformátor JDG4-0,5

Ako profesionálny čínsky výrobca ponúka Comewill napäťový transformátor JJDG4-0,5, navrhnutý na presné meranie napätia, meranie energie a ochranu relé. Postavený s odolným termosetovým fenolovým rámom a vysokokvalitnými jadrami z kremíkovej ocele je v súlade s normami GB1207 a IEC60044-2.

Robustná konštrukcia: pevný termosetový rám z fenolického plastu spárovaný s vysokokvalitnými jadrami zo silikónovej ocele valcovanými za studena. Táto pevná zostava poskytuje tri nevyhnutné funkcie pre naše potreby obstarávania: okamžité meranie napätia, spoľahlivé meranie energie a stabilnú ochranu relé – to všetko je nevyhnutné pre udržanie hladkého chodu infraštruktúry energetického systému. Kontroluje všetky políčka pre domáce normy GB1207 a medzinárodné normy IEC60044-2:2003, čím spĺňa prísne normy kvality a súladu, ktoré naša spoločnosť stanovuje pre projekty obstarávania.

Napäťový transformátor JDG4-0,5, ktorý bol skonštruovaný s našimi hlavnými prioritami obstarávania – presnosť, bezpečnosť a dlhá životnosť – sa dokonale hodí pre naše potreby pri vybavovaní meracích prístrojov alebo ochranných reléových systémov. Jeho kompaktný, ale robustný dizajn odolá preťaženiu a zachováva si konzistentný výkon aj v náročných vnútorných podmienkach, čím priamo zvyšuje účinnosť a bezpečnosť nami nasadených energetických systémov. Či už ide o hromadné nákupy alebo cielenú modernizáciu zariadení, tento transformátor sa ukazuje ako dôveryhodná, nákladovo efektívna voľba, ktorá dokonale zodpovedá požiadavkám našej spoločnosti na kvalitu obstarávania a funkčným potrebám.

Špecifikácia

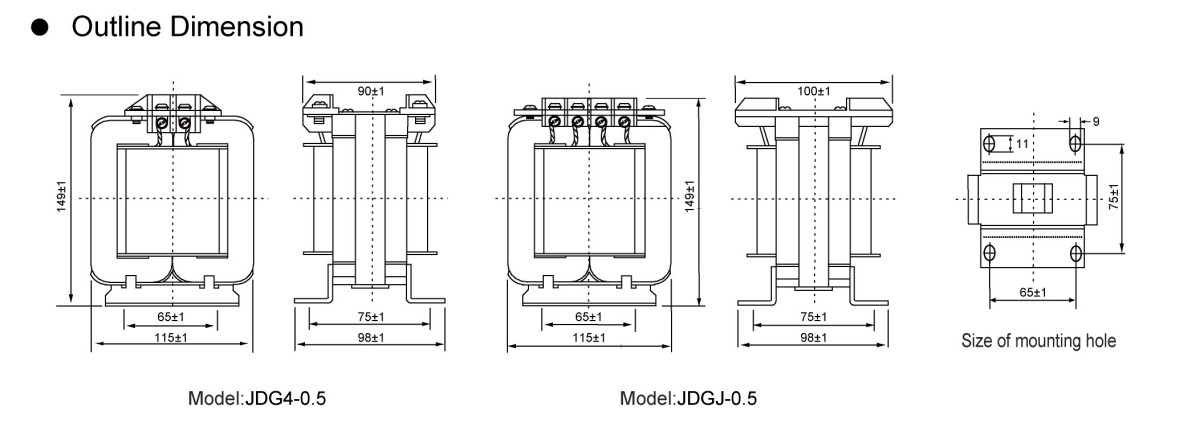

Obrys a rozmery inštalácie

JDG4-0.5 Vnútorný nízkonapäťový transformátor Rozmery inštalácie

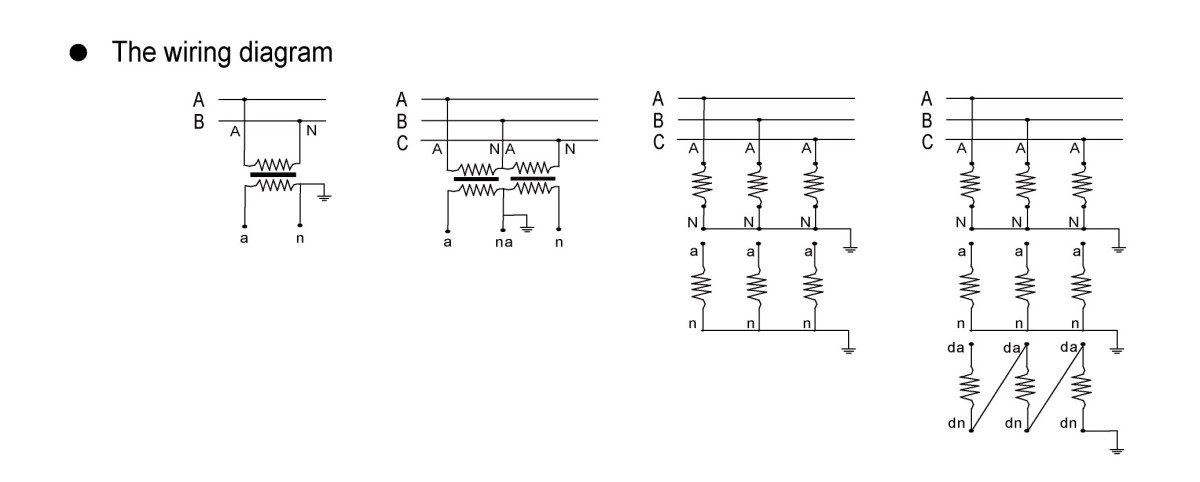

Spôsoby pripojenia napäťových transformátorov

Riešenia pripojenia napäťových transformátorov orientované na obstarávanie pre Welcome (Wenzhou) Electric Co., Ltd.

Pri výbere a obstarávaní napäťových transformátorov (PT) z našej továrne vynikajú tri špecializované schémy zapojenia svojou inžinierskou praktickosťou – každá je prispôsobená odlišným systémovým požiadavkám a funkčným prioritám a zabezpečuje súlad s normami obstarávania projektu:

1. Hviezdicové (Y-Y) uzemnené pripojenie
Výhradne pre napájacie systémy s neuzemnenými neutrálnymi bodmi alebo tie, ktoré sú uzemnené pomocou cievok na potlačenie oblúka, toto spojenie vyžaduje priame uzemnenie neutrálnej svorky primárneho vinutia. Jeho základná obstarávacia hodnota spočíva v umožnení presného merania napätia medzi fázou a zemou, čo je nesporná požiadavka na monitorovanie stavu izolácie v takýchto systémových architektúrach.
2. Neúplné pripojenie V-V do trojuholníka
Táto schéma, skonštruovaná pomocou dvoch jednofázových PT, je prepojená s UAB a UBC sieťovým napätím elektrickej siete, aby vytvorila neúplnú delta štruktúru. Ide o možnosť pre obstarávanie v 20 kV a pod neuzemnenými/oblúkovými cievkami uzemnenými sieťami, vyniká pri detekcii medzifázového napätia. Zásadné hľadisko obstarávania: chýba mu schopnosť merať napätie medzi fázami a zemou, takže nie je vhodný pre scenáre vyžadujúce úplné monitorovanie napätia.
3. Otvorte Delta Multi-Winding Connection
Táto konfigurácia, tvorená tromi jednofázovými trojvinutými PT, využíva buď vedenie YN, yn, d11 alebo YN, y, d11 – s neutrálnym vinutím sekundárnej hviezdy uzemneným cez fázu B. Ako všestranná voľba obstarávania sa hodí pre všetky úrovne napätia, najmä systémy 3~15kV. Sekundárne vinutie poskytuje duálnu funkčnosť (medzifázové a medzifázové meranie napätia), zatiaľ čo dizajn otvoreného trojuholníka pomocného sekundárneho vinutia podporuje pripojenie k monitorom izolácie, neuzemneným sieťovým relé alebo ochranným zariadeniam priameho uzemnenia systému, čím sa rozširuje jeho použiteľnosť v rôznych scenároch obstarávania.
