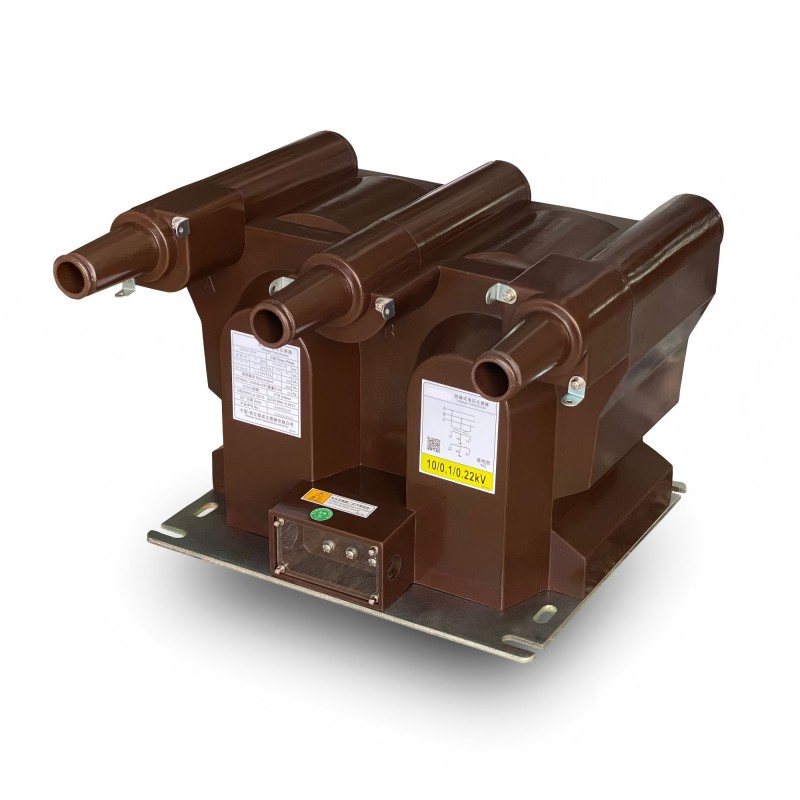

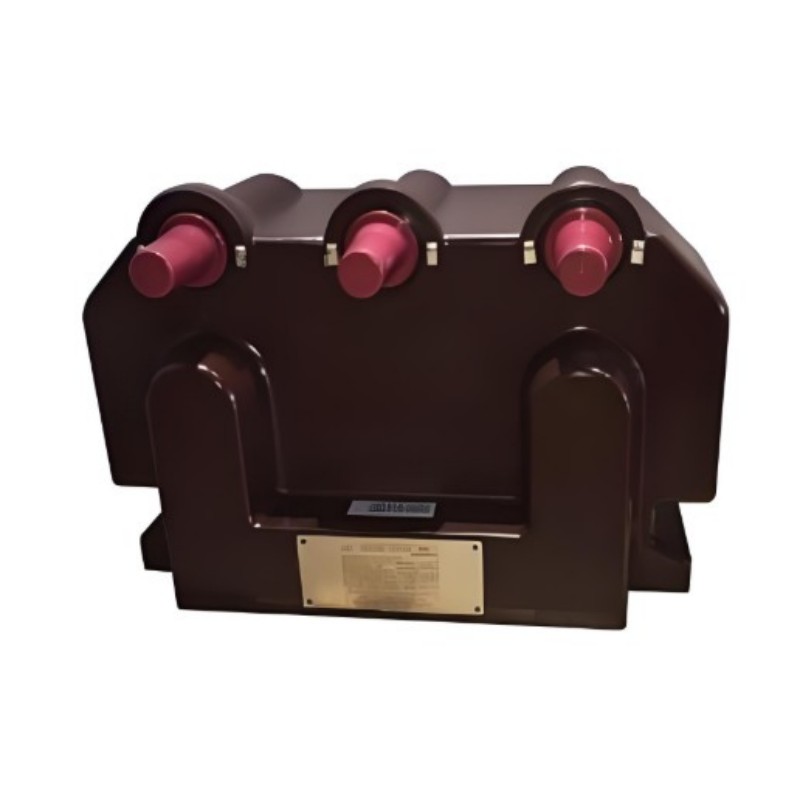

Transformátor napätia JSZV18-24R

S dlhoročnými skúsenosťami vo výrobe napäťového transformátora JSZV18-24R môže spoločnosť Welcome (Wenzhou) Electric Co., Ltd. dodať široký rozsah transformátorov vnútorného napätia 0,72-40,5 kV. Náš tento transformátor má konštrukčný návrh a aplikačné scenáre, ktoré sú špeciálne prispôsobené požiadavkám strednonapäťových systémov：

Tento transformátor využíva úplne uzavretú izolačnú štruktúru odlievanú z epoxidovej živice, ktorá obaľuje primárne vinutie, sekundárne vinutie a kruhové železné jadro vo vnútri a má schopnosť priamo odolávať znečisteniu a vlhkosti. Výrobok je tiež vybavený zástrčkou v tvare kolena, ktorá nielen zlepšuje utesnenie prostredia, ale tiež uľahčuje inštaláciu a zapojenie na mieste nevyžaduje veľa úsilia.

Kvalitný napäťový transformátor JSZV18-24R je špeciálne navrhnutý pre vnútorné scenáre, kde neutrálny bod nie je uzemnený. Či už ide o meranie prúdu, výpočet elektrickej energie alebo ochranu relé, môže byť veľmi užitočné. Schopné prispôsobiť sa frekvenciám 50 Hz alebo 60 Hz, schopné odolať napätiu zariadenia až do 24 kV a vykonávať monitorovanie napätia vo vysokonapäťových energetických systémoch so stabilitou a presnosťou, plne spĺňajúce požiadavky na mieste.

Hlavný technický parameter

1. Menovité primárne napätie: voliteľné 20 kV alebo 22 kV, vhodné pre rôzne požiadavky na napätie systémov vysokého napätia;
2. Menovité sekundárne napätie: Existujú tri špecifikácie: 100 V, 100/100 V a 100/220 V, ktoré môžu byť prispôsobené rôznym zapojeniam sekundárnych zariadení;
3. Menovité napätie vinutia zvyškového napätia: pokrývajúce 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, spĺňajúce špeciálne požiadavky, ako je ochrana uzemnenia;
4.Účinník záťaže: cos Φ=0,8 (hysterézia), v súlade s charakteristikami záťaže konvenčných sekundárnych obvodov;
5. Normy vykonávania: Buď postupujte podľa IEC60044-2:2003 alebo IEC61869-1&3, pričom výkon a kvalita sú porovnávané s medzinárodnými štandardmi.

Ďalšie technické parametre pozri nasledovne:

Poznámky: Na požiadanie vám radi dodáme transformátory, ktoré spĺňajú iné normy alebo majú neštandardné technické špecifikácie.

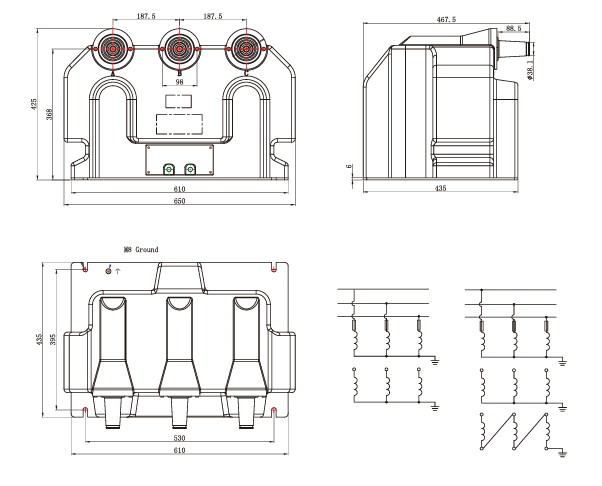

Obrysový výkres

Kľúčové vlastnosti

Vitajte (Wenzhou) Electric Co., Ltd. Napäťový transformátor JSZV18-24R s výhodami solídneho výkonu je vhodný pre požiadavky strednonapäťového systému. Konkrétne zvýraznenia sú nasledovné:

1. Široká prispôsobivosť napätia
Napäťový transformátor JSZV18-24R s menovitým napätím 24 kV zvláda výrazné kolísanie napätia, čím zaisťuje stabilné monitorovanie a presný výstup signálu počas prechodných javov alebo regulácie systému.

2. Rýchla odozva
Rýchlo zachytáva zmeny napätia a okamžite prenáša signály do ochranných zariadení, čo umožňuje rýchle odstraňovanie porúch a zvyšuje spoľahlivosť systému.

3. Nízka strata hysterézy
Pokročilé magnetické materiály a optimalizovaný dizajn znižujú energetické straty, zlepšujú účinnosť, minimalizujú tvorbu tepla a predlžujú životnosť.

Či už ide o scenár s častými výkyvmi napätia alebo strednonapäťový systém s požiadavkami na rýchlosť odozvy a spotrebu energie, tento transformátor sa dokáže udržať. Ak chcete poznať konkrétne podrobnosti o prispôsobení scenára, povedzte to priamo!
