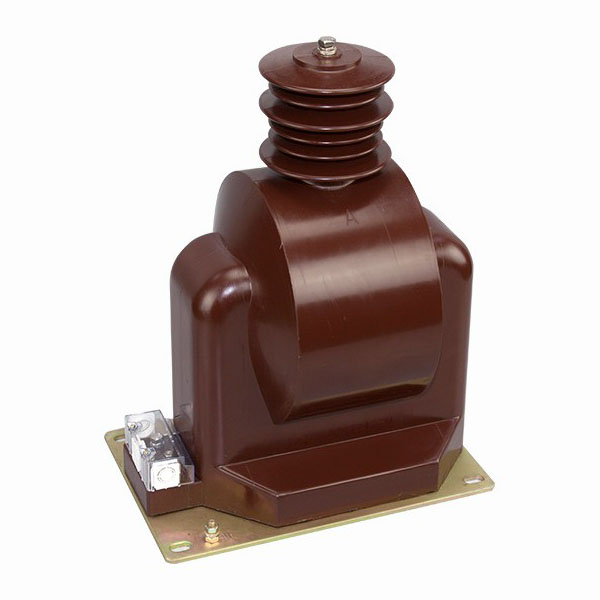

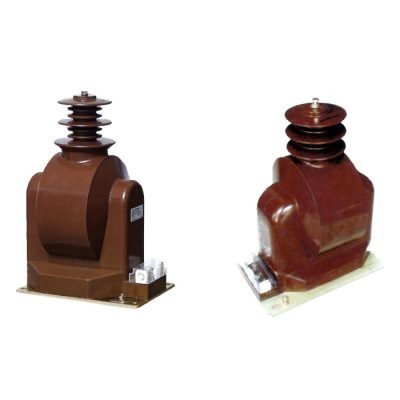

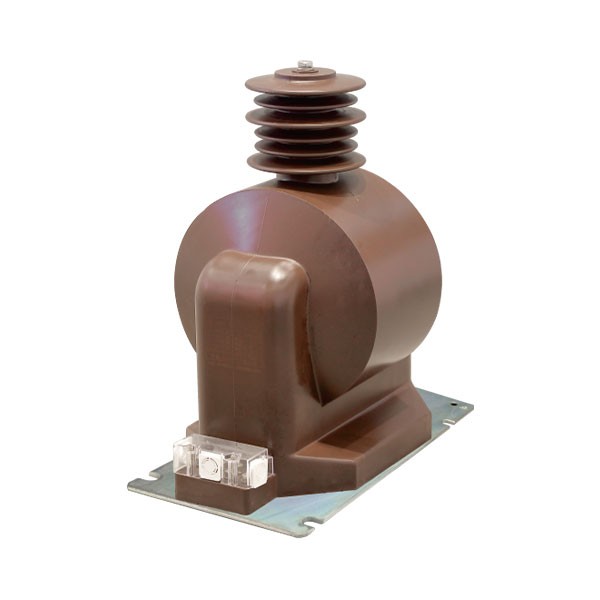

JDZX9-35D/290 transformátor napätia

Kvalitný transformátor napätia JDZX9-35D/290 z výroby Comewill, navrhnutý s izoláciou z epoxidovej živice a plne uzavretou vonkajšou konštrukciou, zaisťuje vysokú presnosť, silnú odolnosť a dlhodobú spoľahlivosť. Je široko používaný pri meraní energie, monitorovaní napätia a reléovej ochrane, vďaka čomu je ideálnym riešením pre moderné energetické siete a priemyselné aplikácie.

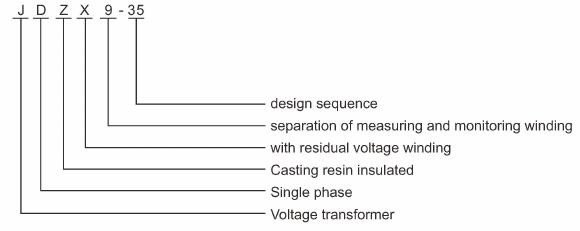

Typové označenie

Vitajte napäťový transformátor JDZX9-35 (Wenzhou) Electric Co., Ltd od spoločnosti, model obsahuje kľúčové informácie o štruktúre a použití, ktoré možno ľahko rozobrať a pochopiť:

Model JDZX9-35 predstavuje kľúčové konštrukčné a funkčné vlastnosti:

J – Napäťový transformátor
D – Jednofázová štruktúra
Z – liata izolácia z epoxidovej živice
X – S vinutím zvyškového napätia (na ochranu uzemnenia)
9 – Poradové číslo návrhu
35 – Menovité napätie: 35kV

Toto pomenovanie modelu priamo zvýrazňuje základné atribúty transformátora napätia JDZX9-35D/290: navrhnutý špeciálne pre vysokonapäťové energetické systémy, využíva izoláciu z liatej živice, jednofázovú štruktúru a môže byť tiež vybavený vinutím zvyškového napätia, ktoré dokonale vyhovuje potrebám 35kV systémov.

Servisné podmienky

Na zabezpečenie stabilnej dlhodobej prevádzky by sa mal napäťový transformátor JDZX9-35D/290 používať za nasledujúcich podmienok:
Inštalácia: Len na vonkajšie použitie
Teplota okolia:
Maximum: +40°C
Minimum: -25 °C
Denný priemer ≤ 30°C
Nadmorská výška: ≤ 1000 m (pre vyššie nadmorské výšky sa vyžaduje vlastný dizajn)
Úroveň znečistenia: Vhodné pre prostredia triedy IV
Atmosféra: Bez silného prachu alebo korozívnych plynov

Technické údaje

Pokyny na prispôsobenie a používanie

Comewill ako skúsený dodávateľ transformátorov napätia v Číne poskytuje flexibilné služby prispôsobenia:
K dispozícii je vlastný pomer napätia a trieda presnosti
Riešenia na mieru pre špecifické požiadavky projektu
Podpora pre neštandardné návrhy
Poznámky k použitiu:
Na presné meranie používajte vždy iba jeden pomer napätia
Vyhnite sa simultánnej prevádzke s viacerými pomermi
Pri objednávaní uveďte podrobné parametre, aby ste zaistili najlepší výkon

Aplikačné scenáre

Napäťový transformátor JDZX9-35D/290 je široko používaný v:
Systémy elektrickej siete
rozvodne
Priemyselná distribúcia energie
Systémy merania energie
Aplikácie ochrany relé

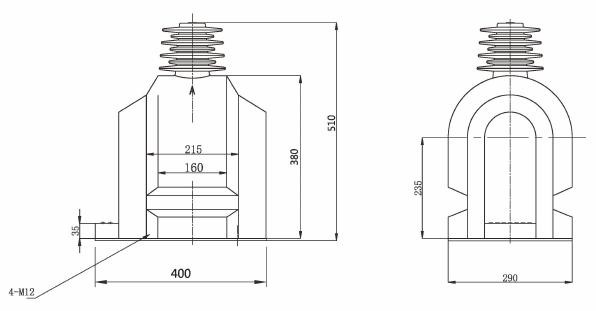

Obrys a rozmery inštalácie

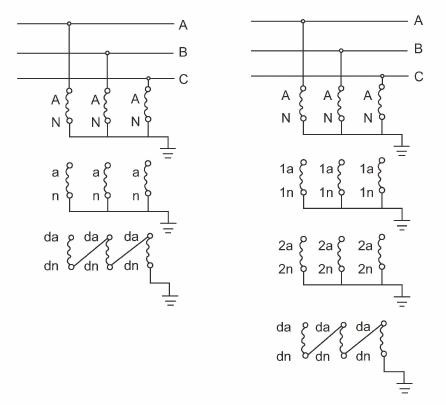

Princípy zapojenia pre napäťové transformátory DZX9-35KV

Informácie o objednávke

Aby sa zabezpečilo, že transformátor dokonale vyhovuje vašim systémovým požiadavkám, špecifikujte:

Pomer napätia
Trieda presnosti
Menovitý výstup
Špeciálne požiadavky (ak existujú)

Pre prispôsobené riešenia je technický tím Comewill pripravený poskytnúť profesionálnu podporu od návrhu až po dodanie, čím zaistí spoľahlivú a efektívnu prevádzku vo vašom energetickom systéme. Vitajte, kontaktujte nás a získajte cenovú ponuku hneď teraz!
