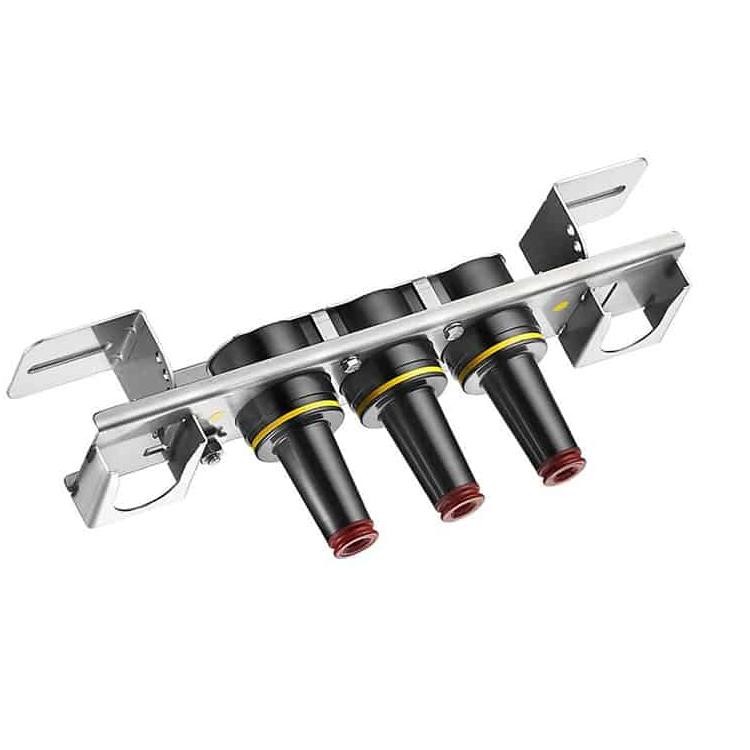

15KV 200A prerušovací spoj

15KV 200A Loadbreak Junction z továrne Comewill má celomedenú prúdovú dráhu, ktorá zaisťuje spoľahlivý a konzistentný výkon bez ohľadu na podmienky.
Plne spĺňa požiadavky normy IEEE 386 a je úplne zameniteľná s konkurenčnými produktmi a inými spojovacími komponentmi, ktoré tiež zodpovedajú norme IEEE 386. Pri inštalácii so zodpovedajúcimi časťami poskytuje tento spoj pre prerušenie zaťaženia plne tienené spojenie, ideálne pre aplikácie prerušenia zaťaženia.

Čo je to 15KV 200A Loadbreak Junction?

15KV 200A Loadbreak Junction je strednonapäťové káblové spojovacie zariadenie používané v energetických distribučných systémoch na bezpečné pripojenie, rozvetvenie a sekcionizáciu 15kV podzemných káblov, pričom umožňuje prevádzku s prerušením záťaže (pod prúdom). Typicky obsahuje viacero 200A rozhraní (ako sú 2, 3 alebo 4 spôsoby), ktoré sú interne prepojené, čo umožňuje flexibilné konfigurácie slučky, odbočky alebo spojenia. Postavený podľa normy IEEE 386 zaisťuje plne tienenú, bezpečnú a spoľahlivú prevádzku v transformátoroch, rozvádzačoch a podzemných trezoroch.

VÝROBNÉ SKÚŠKY

Testy vykonané v súlade so štandardom IEEE/ANSI 386.
Minimálna úroveň korónového napätia – 11 kV
AC výdrž 1 minúta – 34 kV

Testy vykonané v súlade s požiadavkami výrobného procesu Chardon:
Fyzická kontrola
Periodická pitva
Periodická röntgenová analýza

NAPÄTOVÉ HODNOTY
Trieda napätia 15 kV
Max. Menovité napätie medzi fázami 14,4 kV
Max. Menovité napätie medzi fázou a zemou 8,3 kV
AC 1 minúta Odolnosť 34 kV
Jednosmerná výdrž 15 minút 53 kV
BIL a Full Wave Crest 95 kV
Minimálna úroveň korónového napätia 11 kV
AKTUÁLNE HODNOTENIA
Nepretržitý: 200 ampérov rms
Prepínanie: 10 operácií pri 200 A rms pri 14,4 kV
Chyba zatvorená: 10 000 ampérov rms symetricky pri 14,4 kV počas 0,17 s po 10 po sebe idúcich úspešných spínacích operáciách
Krátka doba:
• 10 000 ampérov rms symetricky po dobu 0,17 s
• 3 500 ampérov rms symetricky počas 3,0 s

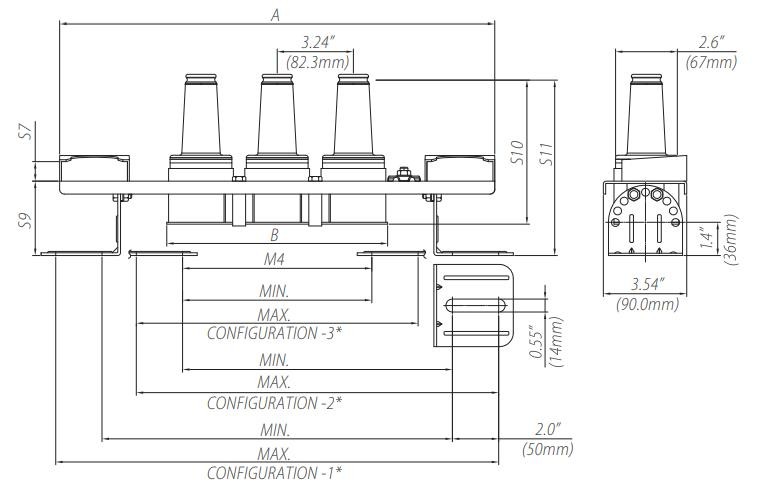

Spojenie s informáciami o rozmeroch držiaka

Kroky operácie prerušenia záťaže

1. Pevne pripevnite svorku k ťažnému oku.
2. Neaplikujte žiadnu ťažnú silu – len mierne pootočte konektor v smere hodinových ručičiek, aby sa prerušilo povrchové trenie medzi kolenom a puzdrom.
3. Rýchlym a pevným pohybom vytiahnite konektor priamo z objímky. Uistite sa, že konektor držíte mimo akejkoľvek uzemňovacej roviny.
4. Umiestnite konektor na príslušné príslušenstvo podľa návodu na obsluhu tohto príslušenstva.
5. Pomocou svorky nasaďte izolovaný ochranný kryt (s vypúšťacím vodičom pripojeným k uzemneniu systému) na akúkoľvek odkrytú priechodku pod napätím.

FAQ

Aká je hlavná funkcia 15KV 200A Loadbreak Junction?
Používa sa na sekcionizáciu, slučkovanie, odbočovanie alebo spájanie vysokonapäťových káblov, pričom umožňuje bezpečné prepínanie záťaže v rozvodných systémoch pod napätím.
Je kompatibilný s inými značkami?
Áno, je plne v súlade so štandardom IEEE 386™, čo zabezpečuje úplnú zameniteľnosť s inými kompatibilnými oddeliteľnými izolovanými konektorovými systémami.
Dá sa použiť v podzemných inštaláciách?
Absolútne. Je špeciálne navrhnutý pre zariadenia namontované na podložkách a podzemné klenby, kde je častá vlhkosť, prach a priestorové obmedzenia.
Aké bezpečnostné funkcie poskytuje 15KV 200A Loadbreak Junction?
Ponúka plne tienenú izoláciu EPDM, riadenú prevádzku pri prerušení záťaže, schopnosť odolávať vysokým impulzom a stabilný výkon pri prerušení oblúka pre bezpečné spínanie.
