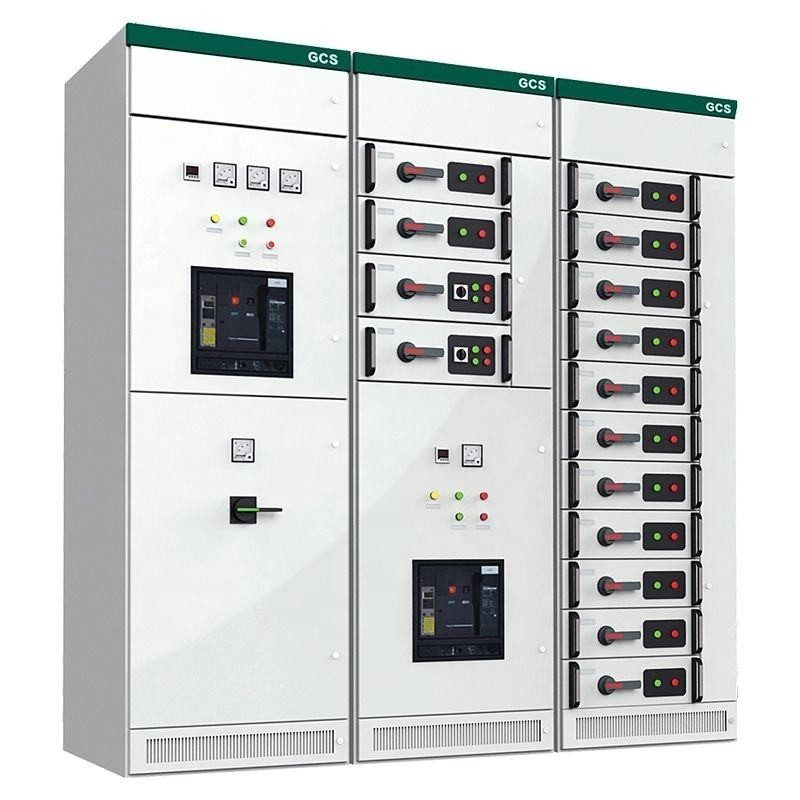

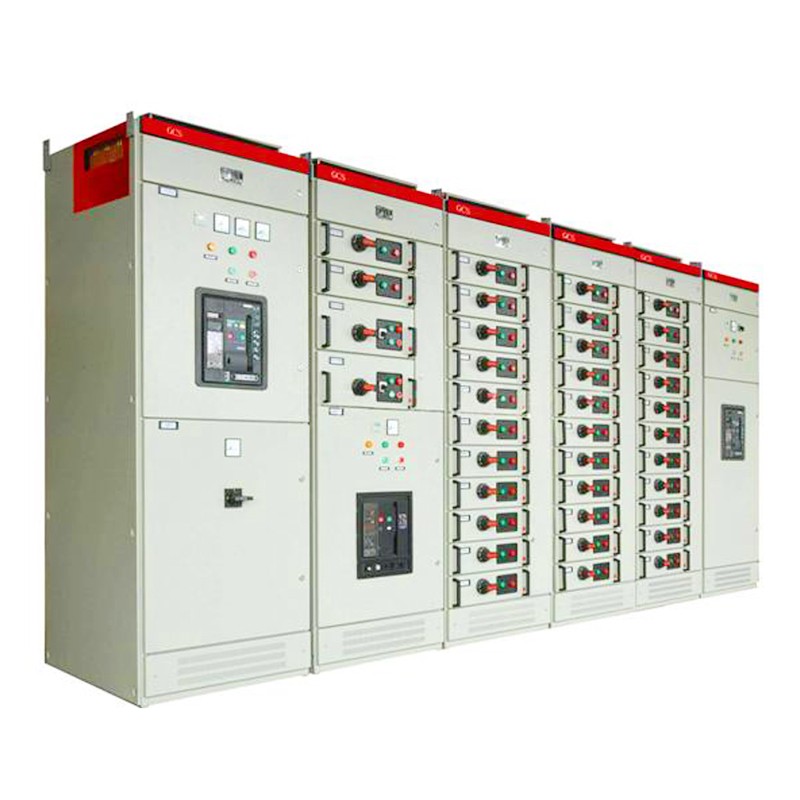

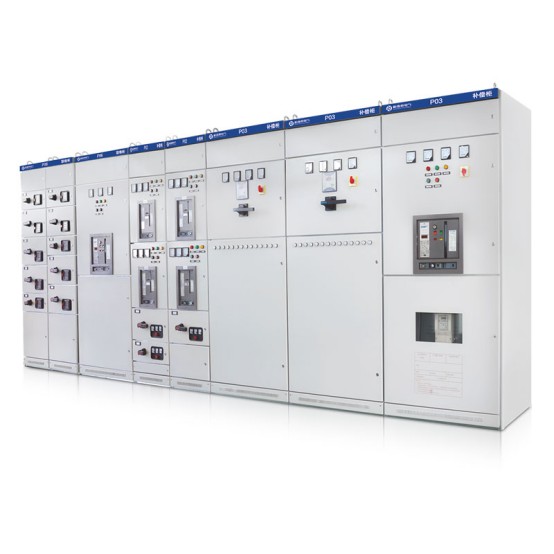

Nízkonapäťový výsuvný spínací prístroj GCS

Nízkonapäťový výsuvný rozvádzač Comewill GCS má vysokú kvalitu výroby a vypínania, dobrú dynamickú a tepelnú stabilitu, pokročilú a primeranú štruktúru, flexibilnú elektrickú schému, vysokú úroveň ochrany, bezpečnosť a spoľahlivosť, jednoduchú údržbu a vynikajúce ukazovatele technického výkonu.

Funkcia

1. Rám skrine nízkonapäťového výsuvného rozvádzača GCS využíva technológiu dvojitého skladania a je vyrobený z hliníkovo-pozinkovaných oceľových plechov. Rám navrhnutý s modulárnymi otvormi s rozstupom 25 mm (profil K) sa môže pochváliť priamočiarou štruktúrou a výnimočnou odolnosťou. Celý rám, zmontovaný s presnými priečnymi a pozdĺžnymi skrutkovými spojmi, nevyžaduje počas svojej životnosti žiadnu údržbu.
2. Škrupina skrinky je podrobená elektrolytickému pokovovaniu a práškovému lakovaniu na zvýšenie ochrany. Horný kryt priestoru horizontálnej prípojnice je odnímateľný, čo uľahčuje inštaláciu prípojníc na mieste a znižuje prevádzkovú zložitosť.
3.Funkčné zóny v skrini sú jasne rozdelené, zahŕňajú najmä priehradky funkčných jednotiek a káblové priehradky. Každá jednotka pracuje nezávisle s izolovanými funkciami, čím sa zabezpečuje, že nedochádza k vzájomnému rušeniu medzi rôznymi komponentmi.
4. Horizontálna prípojnica je namontovaná horizontálne na spodnej časti skrine, čím sa výrazne zlepšuje jej schopnosť odolávať elektrickému namáhaniu spôsobenému skratovými prúdmi.
5. Vďaka konštrukcii zásuvkového typu sa do skrinky zmestí až 36 obvodov, každý s menovitým prúdom 400 A alebo nižším. Obvody zásuviek podporujú trojpolohovú konverziu bez toho, aby to ohrozilo stupeň ochrany skrinky.
6. Každá funkčná jednotka môže obsahovať maximálne 11 zásuviek plnej veľkosti alebo 22 zásuviek polovičnej veľkosti (1/2), čo ponúka flexibilné možnosti konfigurácie.
7. Zásuvky sú vybavené piatimi prevádzkovými polohami: otvorené, zatvorené, testovacie, vytiahnuté a izolované. Zodpovedajúce zvukové, vizuálne a textové indikátory poskytujú jasné stavové signály pre intuitívne ovládanie.

Prehľad produktov

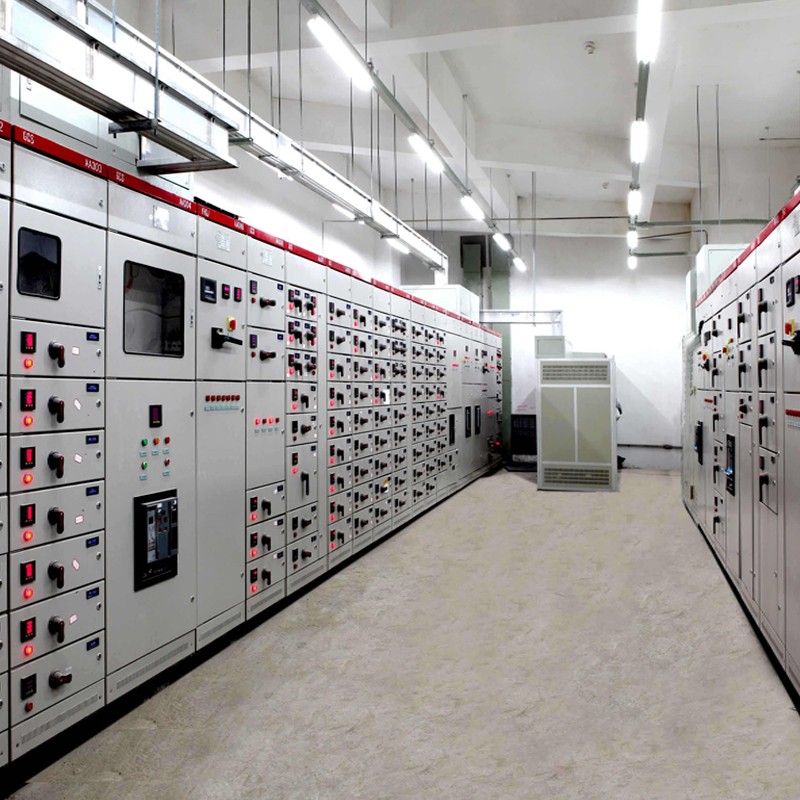

Nízkonapäťový rozvádzač GCS, nezávisle vyvinutý a dodávaný spoločnosťou Welcome (Wenzhou) Electric Co., Ltd., je vysokovýkonná kompletná sada zariadení prispôsobená pre nízkonapäťové distribučné systémy – ideálna voľba pre inžinierske obstarávanie, párovanie projektov a hromadné obstarávanie zariadení. Tento rozvádzač, ktorý integruje vedeckú modulárnu štruktúru so spoľahlivým elektrickým výkonom, je široko obstarávaný a používaný v kľúčových scenároch, ako sú elektrárne, priemyselné dielne, výškové budovy a veľké komerčné komplexy, pričom slúži ako základné zariadenie na riadenie distribúcie energie a presné prideľovanie energie.
Jeho hlavná výhoda pri obstarávaní spočíva v pokročilom „výsuvnom“ dizajne: každú funkčnú jednotku (vrátane ističov, stýkačov atď.) je možné jednoducho vybrať alebo vložiť bez narušenia celkovej prevádzky systému. To výrazne zjednodušuje procesy údržby a opráv po obstarávaní, minimalizuje prestoje zariadení a efektívne znižuje celkové náklady na prevádzku a údržbu pre obstarávateľov.
Počas výroby spoločnosť Welcome (Wenzhou) Electric Co., Ltd. dodržiava prísne normy kontroly kvality, používa vysokokvalitné izolačné materiály a presné výrobné techniky. Rozvádzač je vybavený viacerými komplexnými bezpečnostnými ochrannými mechanizmami (ochrana proti skratu, ochrana proti preťaženiu atď.), ktoré mu umožňujú stabilne sa prispôsobiť zložitým prostrediam elektrickej siete a zaisťujú bezpečnú a nepretržitú prevádzku distribučnej sústavy – plne spĺňajúce požiadavky na vysokú spoľahlivosť obstarávacích projektov. Jeho flexibilný modulárny dizajn navyše podporuje rozšírenie na požiadanie, ktoré môže presne zodpovedať prispôsobeným potrebám obstarávania rôznych projektov pre rôzne kapacity a režimy riadenia, čím sa zvyšuje prispôsobivosť a nákladová efektívnosť obstarávania. Ako nákladovo efektívne, efektívne a bezpečné nízkonapäťové distribučné zariadenie sa stalo dôveryhodnou možnosťou obstarávania v oblasti modernej nízkonapäťovej distribúcie energie.
Tento nízkonapäťový výsuvný rozvádzač GCS plne vyhovuje medzinárodným a národným príslušným normám, ako sú IEC60439-1, GB7251.1 „Nízkonapäťové kompletné rozvádzače a ovládacie zariadenia“ a GB/T 24274 „Nízkonapäťové výsuvné kompletné rozvádzače a ovládacie zariadenia“, čím sa zaisťuje, že obstarávacie projekty spĺňajú požiadavky na štandardizáciu a súlad a poskytujú spoľahlivé rozhodnutia o zabezpečení kvality.
‌

Podmienky prostredia bežného používania

Teplota okolia: Teplota okolitého vzduchu nesmie prekročiť +40 °C alebo byť nižšia ako -5 °C a 24-hodinová priemerná teplota nesmie prekročiť +35 °C. Pre projekty obstarávania, ktoré zahŕňajú použitie mimo vyššie uvedeného teplotného rozsahu, musí byť nízkonapäťový výsuvný rozvádzač GCS prevádzkovaný pri zníženej kapacite, aby sa zabezpečila prevádzková bezpečnosť a stabilita výkonu.
Relatívna vlhkosť: Keď maximálna okolitá teplota dosiahne +40 ℃, relatívna vlhkosť nesmie prekročiť 50 %. Vyššia vlhkosť je povolená pri nižších teplotách (napr. 90 % relatívna vlhkosť pri +20 °C). Počas obstarávania a následnej inštalácie je potrebné dostatočne zvážiť potenciálne riziká kondenzácie spôsobené náhlymi zmenami teploty, aby sa zabránilo poruche zariadenia.
Nadmorská výška: Štandardná nadmorská výška miesta inštalácie nesmie presiahnuť 2000 m nad morom. Pre projekty obstarávania v oblastiach nad 2000 m musí byť zariadenie primerane obmedzené na používanie a príslušné požiadavky musia byť jasne špecifikované v zmluve o obstarávaní.
Podmienky na mieste inštalácie: Rozvádzač musí byť inštalovaný na miestach bez nebezpečenstva požiaru, nebezpečenstva výbuchu, silného prachu, chemickej korózie a silných vibrácií alebo nárazov. Obstarávatelia musia pred dodaním potvrdiť, že prostredie na mieste spĺňa vyššie uvedené požiadavky, aby sa zabezpečila životnosť a spoľahlivosť zariadenia.
Vyjednávanie o špeciálnom prostredí: Ak skutočné prostredie používania obstarávacieho projektu nespĺňa vyššie uvedené požiadavky, nakupujúca strana bude okamžite komunikovať a rokovať s Welcome (Wenzhou) Electric Co., Ltd., aby vytvorila prispôsobené riešenia (ako sú špeciálne upgrady materiálov alebo štrukturálne vylepšenia), aby sa zabezpečil súlad s prevádzkovými potrebami projektu.

Hlavné technické parametre

Poznámka: Pre riešenie zadnej kabeláže sa odporúča hĺbka skrinky 1000 mm.

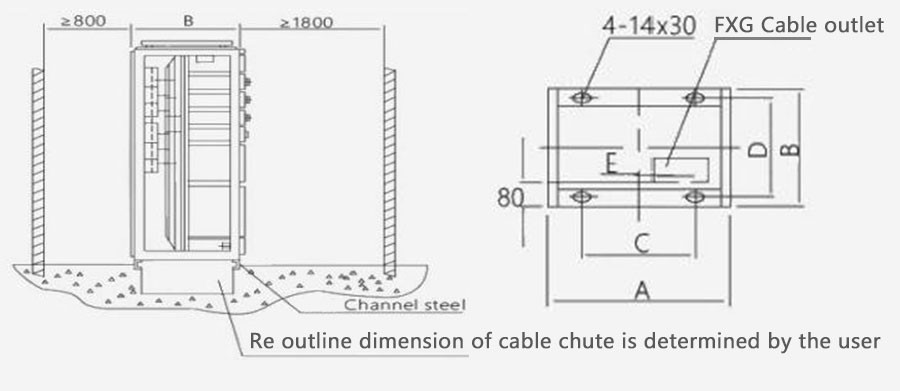

Schéma inštalácie

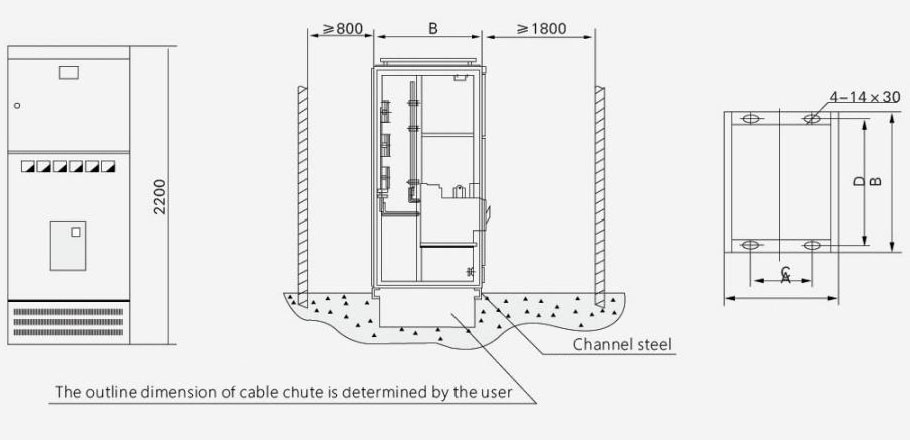

OBR. 2 Schéma inštalácie PC skrinky

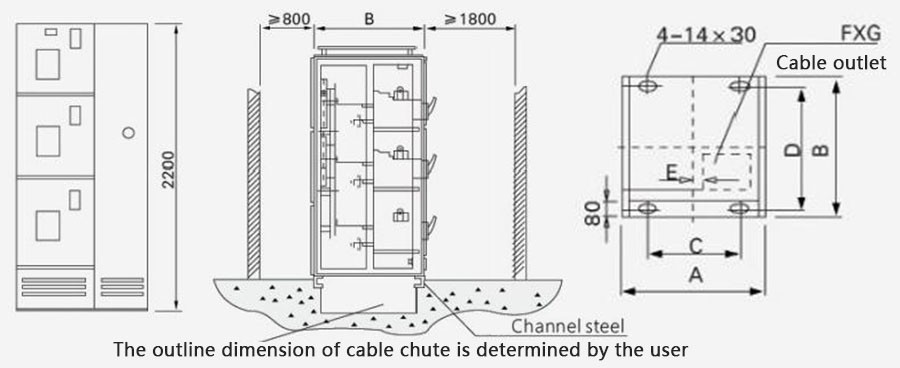

3 Schéma inštalácie skrine MCC
