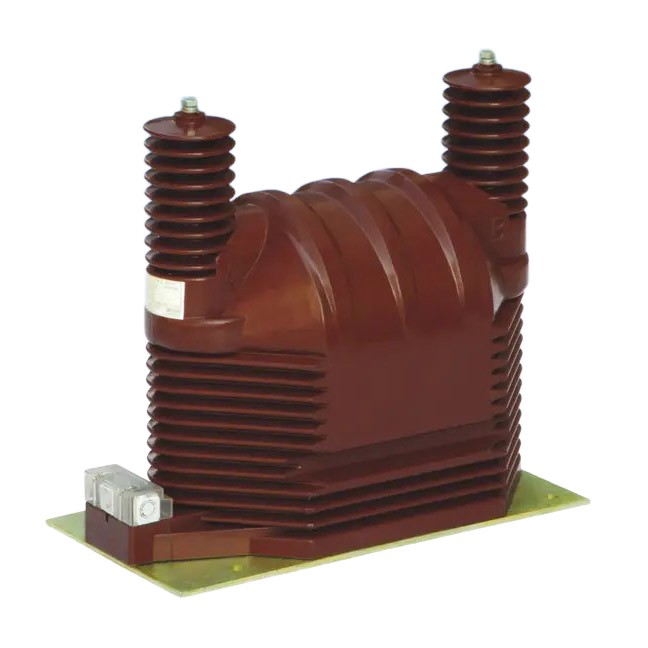

JDZ9-35Q transformátor napätia

Napäťové transformátory JDZ9-35Q: Jadro 35kV systémové komponenty

Vysokokvalitné napäťové transformátory JDZ9-35Q vyrobené spoločnosťou Comewill, profesionálnym výrobcom v Číne, sú vyrobené z izolačných materiálov na hornej polici a majú kompaktný, ale odolný dizajn. To znamená, že dobre držia mechanicky a ponúkajú pevnú elektrickú izoláciu – bez šetrenia na životnosti. Každý model má tiež svoju špecializáciu: JDZ9-35Q zvláda vlhkosť ako profesionál, takže je ideálny pre vlhké alebo mokré miesta. JDZ9-35G, na druhej strane, prichádza so silnou ochranou proti prepätiu – chráni váš elektrický systém pred náhlymi výkyvmi napätia.

Či už používate napäťové transformátory JDZ9-35Q v rozvodniach, priemyselných závodoch alebo energetických distribučných sieťach, oba modely poskytujú konzistentné a presné merania napätia na dlhú trať. Nielenže plnia svoju úlohu – robia váš elektrický systém bezpečnejším a efektívnejším pri prevádzke.

Základné parametre

Menovité napätie: 35 kV (primárna strana)
Menovitý transformačný pomer: 35000/100 V (niektoré modely podporujú konfiguráciu viacerých vinutí)
Úroveň presnosti: 0,2, 0,5, 1,0, 3,0, 6P (niektoré modely podporujú kombinačnú úroveň, napríklad 0,2/0,5/6P)
Menovitá úroveň izolácie: 40,5/95/200 kV (niektoré modely sú 42/95/185 kV)
Maximálny výkon: 1000 VA (niektoré modely môžu dosiahnuť až 2000 VA)

Štrukturálne charakteristiky

Plne uzavretý odliatok z epoxidovej živice, odolný voči znečisteniu a vlhkosti, vhodný do tropických oblastí.
Inštalácia spodnej dosky, kompaktná veľkosť, podporuje inštaláciu v akomkoľvek smere.
Sekundárna výstupná svorkovnica môže viesť vodiče vo viacerých smeroch a má dizajn proti krádeži.

Aplikačné scenáre

Meranie energie, monitorovanie napätia a reléová ochrana v napájacom systéme.
Napäťový transformátor JDZ9-35Q je možné inštalovať aj do typu KYN-35 a iných vysokonapäťových rozvádzačov.

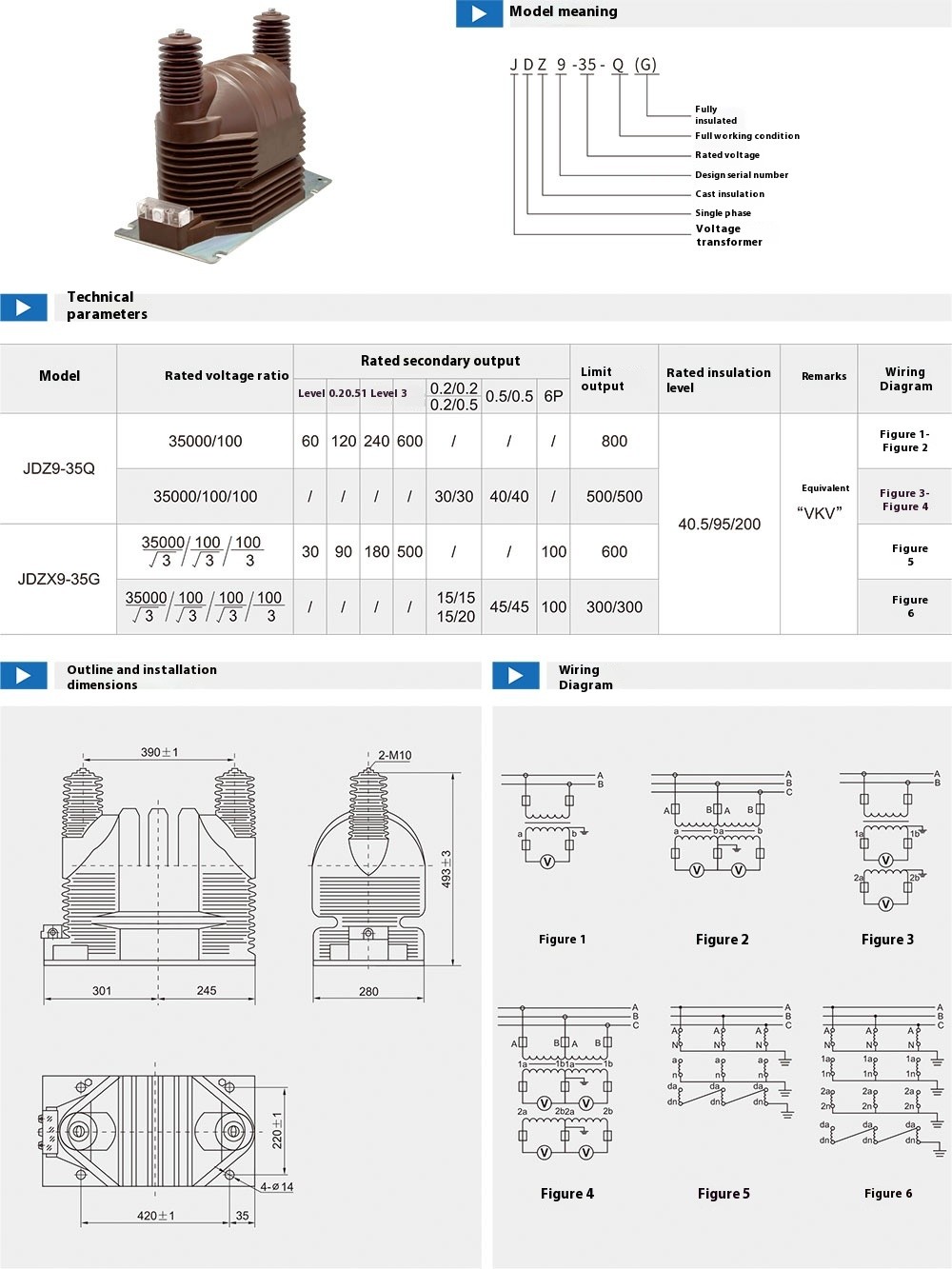

Technické údaje
