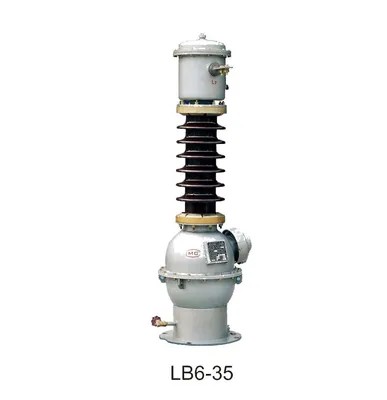

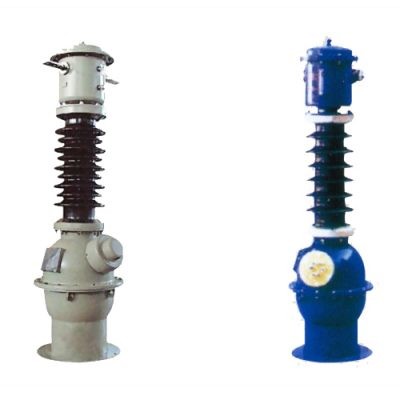

Prúdový transformátor LB6-35

Ako profesionálny transformátor vonkajšieho prúdu 0,72-40,5 kV v Číne by vám spoločnosť Comewill rada poskytla kvalitný prúdový transformátor LB6-35, ktorý sa môže pochváliť solídnymi budiacimi charakteristikami, spoľahlivo beží a je veľmi jednoduchý na údržbu. S utesnenou konštrukciou a kovovým expandérom navrchu je vyrobený tak, aby vydržal. Ideálne pre obstarávacie projekty v nadmorských výškach pod 1000 m, bez problémov zvláda teploty od -30 °C do 40 °C.

Zabezpečujeme, aby prúdový transformátor LB6-35 spĺňal medzinárodné štandardy kvality, takže presne zapadne do vášho strednonapäťového energetického systému. Potrebujete podrobné špecifikácie, vlastné cenové ponuky alebo pomoc s hromadným obstarávaním? Stačí osloviť spoločnosť Welcome (Wenzhou) Electric Co., Ltd. Náš tím vám pomôže zefektívniť proces obstarávania a zostaví plán dodávok, ktorý vám vyhovuje.

Technický parameter

Špecifikácia

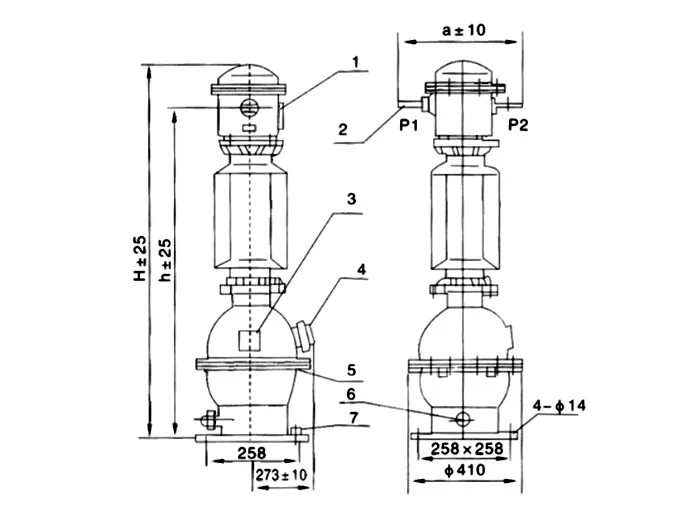

číslo	Meno	Obrys
1	Ukazovateľ hladiny oleja

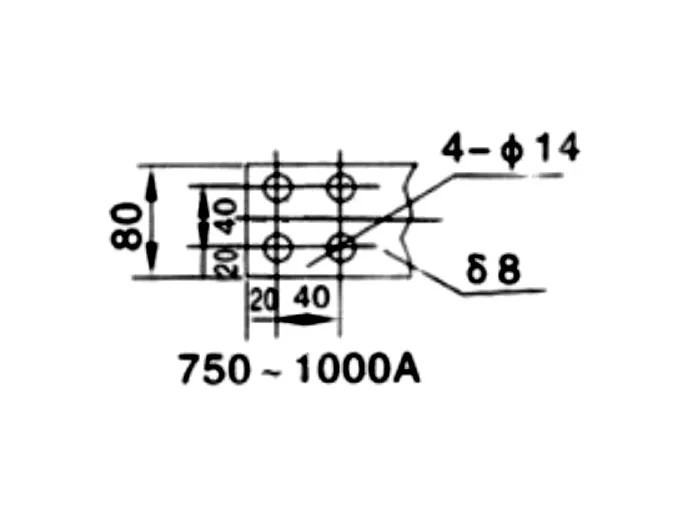

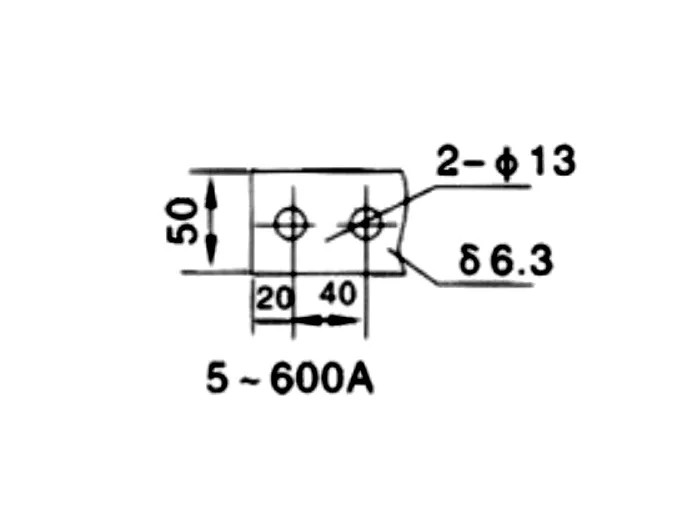

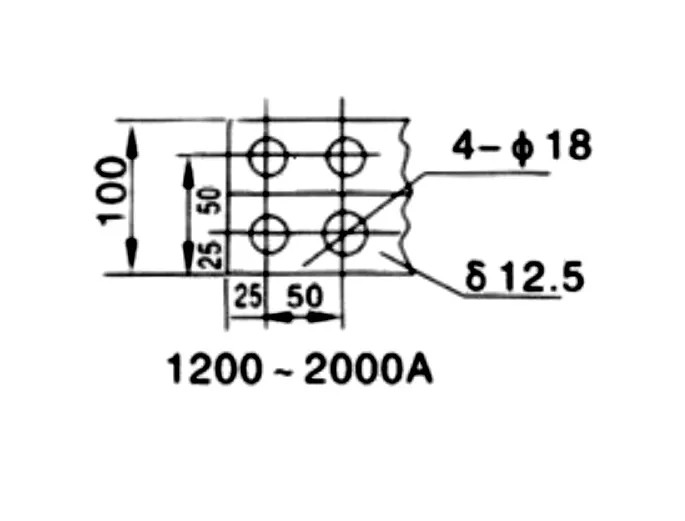

2	Výstupný terminál
3	Menovka
4	Sekundárna spojovacia skrinka
5	Zdvíhací hák
6	Ventil vzorky oleja
7	Zemný čap

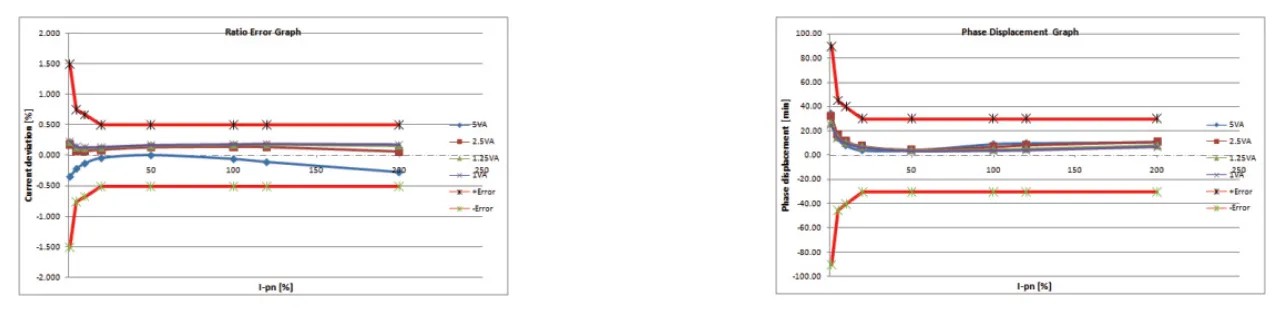

Test presnosti

1, základné parametre
Menovité napätie: 35 kV, vhodné pre vysokonapäťové energetické systémy, je bežne používaný výber pre obstarávanie vysokonapäťových zariadení
Menovitá frekvencia: 50Hz/60Hz, kompatibilná s bežnými globálnymi sieťovými frekvenciami, môže byť priamo prispôsobená projektom v rôznych regiónoch
Metóda izolácie: Izolácia z olejového papiera s použitím kombinácie vysokokvalitného izolačného oleja a izolačného papiera so stabilným izolačným výkonom a silným odporom napätia
Inštalačná forma: Vonkajší typ, konštrukčné prevedenie vhodné do vonkajšieho prostredia, schopné odolávať vplyvom prírodných faktorov ako vietor, dážď, piesok atď.

2、 Kľúčové technické ukazovatele
Rozsah jednorazového prúdu: 5A ~ 2000A, pokrývajúci väčšinu požiadaviek na meranie pre pracovné podmienky. Spoločné špecifikácie zahŕňajú 5/5, 10/5, 30/5 atď., ktoré podporujú prispôsobenie špeciálnych špecifikácií podľa potrieb obstarávania
Sekundárny prúd: štandardný výstup 5A, v súlade s medzinárodnými štandardmi univerzálneho rozhrania, možno priamo zladiť s podpornými zariadeniami, ako sú elektromery a relé
Prúd tepelnej stability: 1 sekunda efektívna hodnota (napr. prúd 5A zodpovedá 0,5kA, prúd 2000A zodpovedá 1020kA), schopný odolať krátkodobému tepelnému šoku v poruchových podmienkach bez akéhokoľvek rizika poškodenia
Dynamický stabilný prúd: špičkový výstup (napr. prúd 5A zodpovedá 1,28kA, prúd 2000A zodpovedá 2550kA), schopný odolávať elektromagnetickej sile generovanej skratovým prúdom a zachovať štrukturálnu integritu
Limit nárastu teploty: Maximálny nárast teploty vinutia je 55 ℃ (merané odporovou metódou / metódou teplomera) a maximálny nárast teploty hornej olejovej vrstvy je 50 ℃ (meraný metódou teplomera), čím sa účinne predchádza starnutiu izolácie v dôsledku prehriatia a predlžuje sa životnosť produktu

3、 Bezpečnostné opatrenia pri používaní a obstarávaní
Výroba a údržba: Prúdový transformátor LB6-35 sa pred opustením továrne podrobuje vákuovému sušeniu a olejovej imerzii, aby sa dôkladne odstránila vlhkosť a vzduch, čím sa zabezpečí spoľahlivosť izolácie; Kvôli neúplne utesnenej štruktúre je potrebné počas používania pravidelne kontrolovať kvalitu oleja a na zabezpečenie nepretržitej a stabilnej prevádzky zariadenia môže byť potrebná filtrácia alebo výmena.

Použiteľné scenáre:

Prúdový transformátor LB6-35 je navrhnutý špeciálne na monitorovanie prúdu a ochranu vysokonapäťových prenosových vedení, môže poskytovať presné prúdové signály, podporovať meranie energie, ochranu relé a riadenie systému a zabezpečiť bezpečnú a stabilnú prevádzku elektrickej siete.
Ak potrebujete ďalej porozumieť podrobným technickým informáciám o produkte, získať prispôsobené cenové ponuky alebo konzultovať plány hromadného obstarávania, neváhajte sa obrátiť na Welcome (Wenzhou) Electric Co., Ltd. Poskytneme profesionálne obstarávanie vysokonapäťových zariadení a podporné služby, aby sme splnili vaše skutočné potreby projektu.
